5
Installation
5.6.3 Inneneinheit befüllen
Nach dem Befüllen die Anlage gründlich entlüften.
▶ Anlage entsprechend dieser Anleitung befüllen.
▶ Elektrische Anschlüsse der Anlage gemäß Kapitel 5.7 ausführen.
▶ Anlage gemäß Anleitungen der Bedieneinheit in Betrieb nehmen.
▶ Anlage gemäß Kapitel 6.1 entlüften.

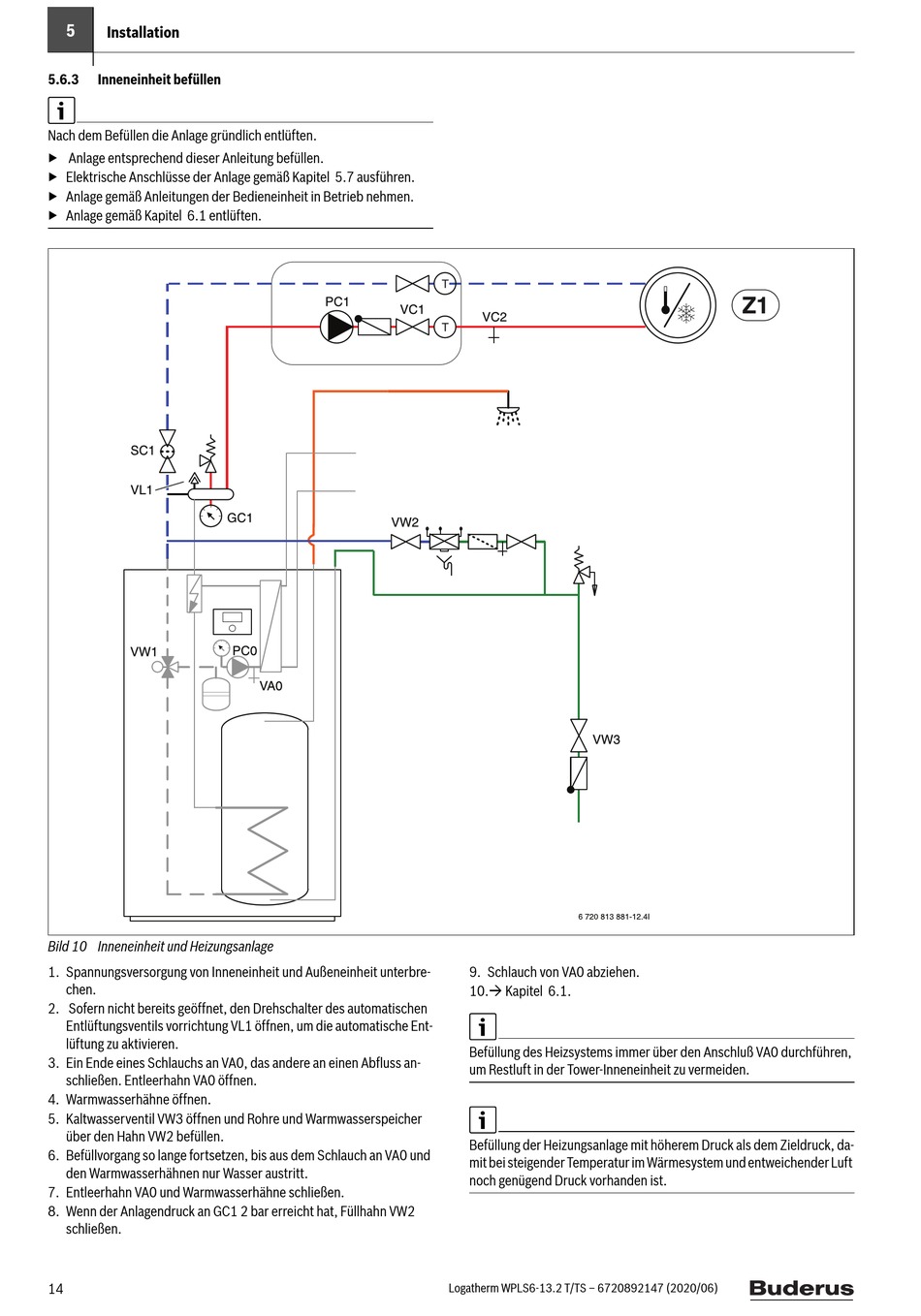

Bild 10 Inneneinheit und Heizungsanlage
1. Spannungsversorgung von Inneneinheit und Außeneinheit unterbre-
chen.
2. Sofern nicht bereits geöffnet, den Drehschalter des automatischen
Entlüftungsventils vorrichtung VL1 öffnen, um die automatische Ent-
lüftung zu aktivieren.
3. Ein Ende eines Schlauchs an VA0, das andere an einen Abfluss an-
schließen. Entleerhahn VA0 öffnen.
4. Warmwasserhähne öffnen.
5. Kaltwasserventil VW3 öffnen und Rohre und Warmwasserspeicher
über den Hahn VW2 befüllen.
6. Befüllvorgang so lange fortsetzen, bis aus dem Schlauch an VA0 und
den Warmwasserhähnen nur Wasser austritt.
7. Entleerhahn VA0 und Warmwasserhähne schließen.
8. Wenn der Anlagendruck an GC1 2 bar erreicht hat, Füllhahn VW2
schließen.
14
9. Schlauch von VA0 abziehen.
10. Kapitel 6.1.
Befüllung des Heizsystems immer über den Anschluß VA0 durchführen,
um Restluft in der Tower-Inneneinheit zu vermeiden.
Befüllung der Heizungsanlage mit höherem Druck als dem Zieldruck, da-
mit bei steigender Temperatur im Wärmesystem und entweichender Luft
noch genügend Druck vorhanden ist.
Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
