5.7.9 Anschlüsse Installationsmodul

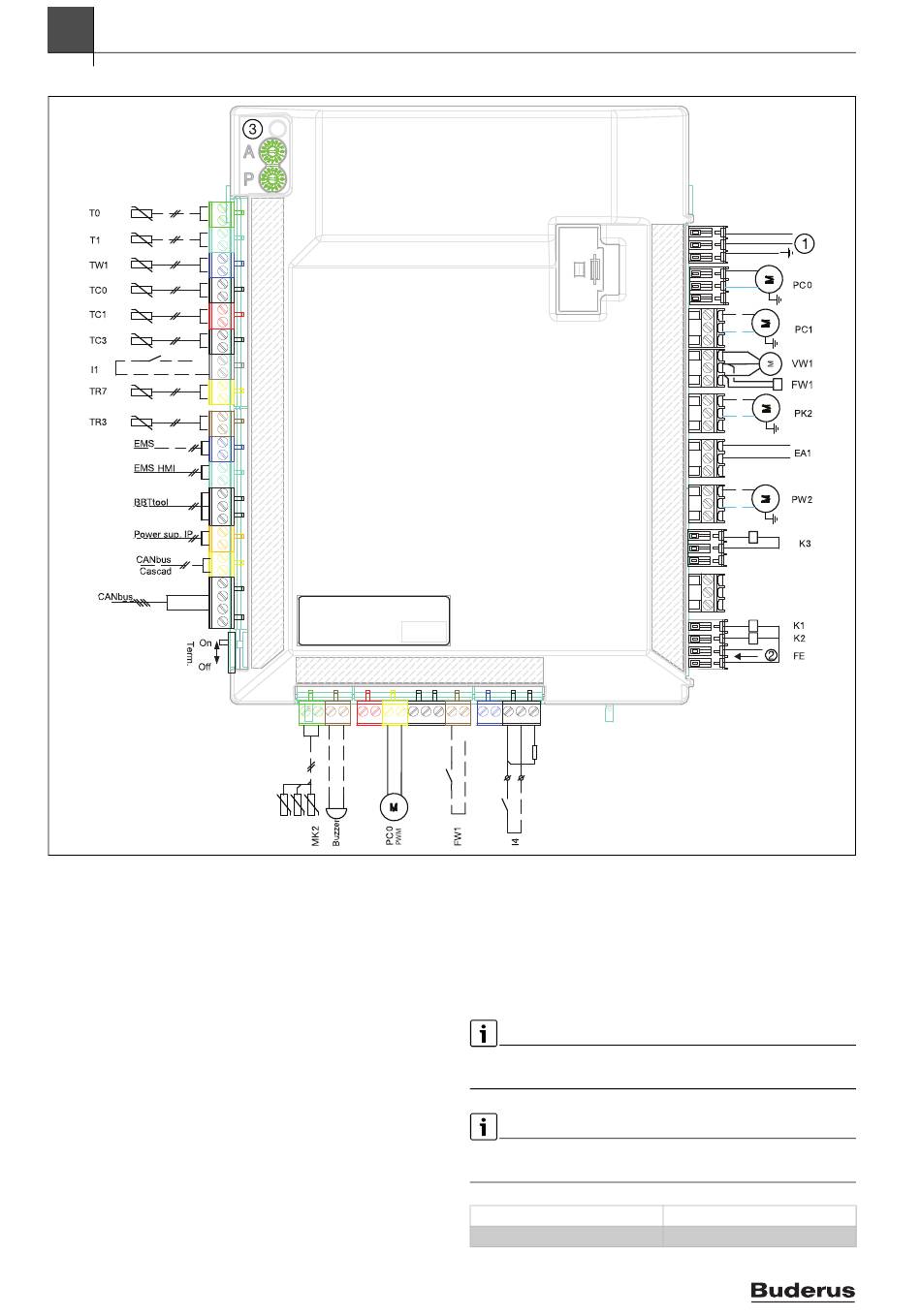

Bild 15 Schaltplan Installationsmodul
[I1] Externer Eingang 1 (EVU)
[I4] Externer Eingang 4 (SG)
[FW1] Alarm Fremdstromanode (Zubehör)
[MK2] Taupunktfühler
[PC0] PWM-Signal Umwälzpumpe
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
[TW1] Warmwassertemperaturfühler
[TC0] Rücklauftemperaturfühler Heizwasser
[TC1] Vorlauftemperaturfühler Heizwasser
[TC3] Verflüssigertemperaturfühler
[TR7] Heiztemperaturfühler Verflüssigereingang (Außeneinheit)
[TR3] Heiztemperaturfühler Verflüssigerausgang (Außeneinheit)
[FE] Alarm Überhitzungsschutz
[FW1] 230-V-Anode (Zubehör)
[K1] Schütz elektrischer Zuheizer EE1
[K2] Schütz elektrischer Zuheizer EE2
[K3] Schütz elektrischer Zuheizer EE3
[F50] Sicherung 6,3 A
[PC0] Umwälzpumpe für Heizwasser
[PC1] Umwälzpumpe der Heizungsanlage
18
[PK2] Relais-Ausgang Kühlbetrieb, 230 V
[PW2] Zirkulationspumpe Warmwasser
[EA1] Heizkabel
[VW1] 3-Wege-Ventil Heizung/Warmwasser
[1] Betriebsspannung 230 V~
[2] Alarmausgang elektrischer Zuheizer/ Druckwächter
[3] CAN-BUS an Außeneinheit (I/O Modulkarte)
An I1 und I4 angeschlossene Komponente muss für 5 V, 1 mA ausgelegt
sein.
Max. Last am Relais-Ausgang PK2: 2 A, cosφ > 0,4. Bei einer größeren
Last Zwischenrelais installieren.
