5.8

Anordnung im Schaltkasten

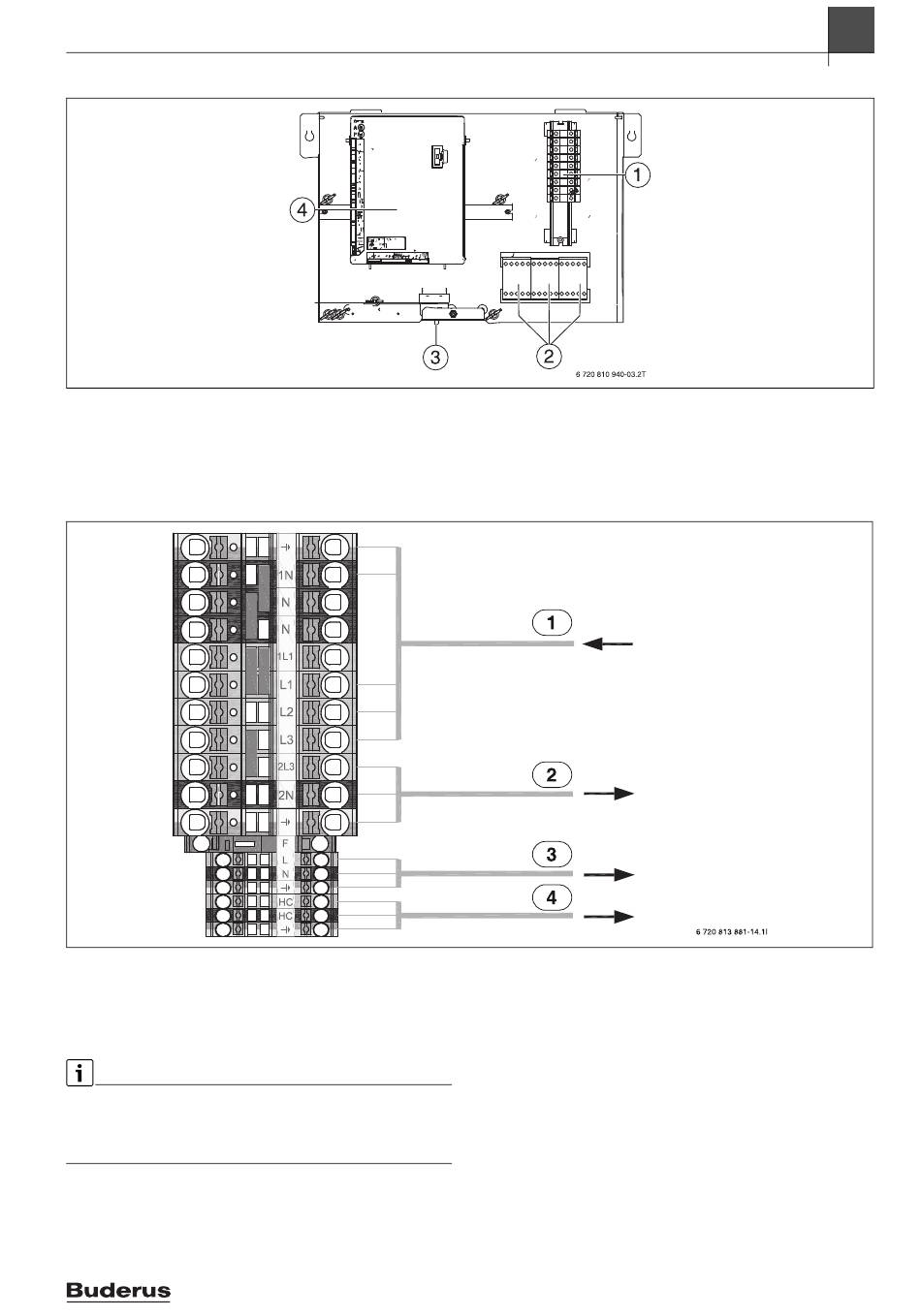

Bild 16 Anordnung im Schaltkasten
[1] Anschlussklemmen
[2] Schütze K1, K2, K3 für die Ansteuerung des elektr. Zuheizers
[3] Rücksetzung Überhitzungsschutz
[4] Installationsmodul
5.8.1

Klemmenbelegung im Schaltkasten, elektrischer Zuheizer 9 kW 3N~, Standardeinstellung

Bild 17 Klemmenbelegung im Schaltkasten
[1] 400V 3N~ 16 A, Eingang
[2] 230V 1N~ Max. 16 A, Außeneinheit
[3] 230V 1N~, Regler (EMS Module)Zubehör
[4] 230V 1N~, Heizkabel Kondensatauffangwanne (Zubehör)
Im Parallelbetrieb von Wärmepumpe und elektrischen Zuheizer dürfen in
der Konfiguration nur 6 KW Leistung für den Zuheizer aktiviert werden,
ansonsten ist eine separate Spannungsversorgung zur Wärmepumpe
über den Hautverteiler erforderlich.
