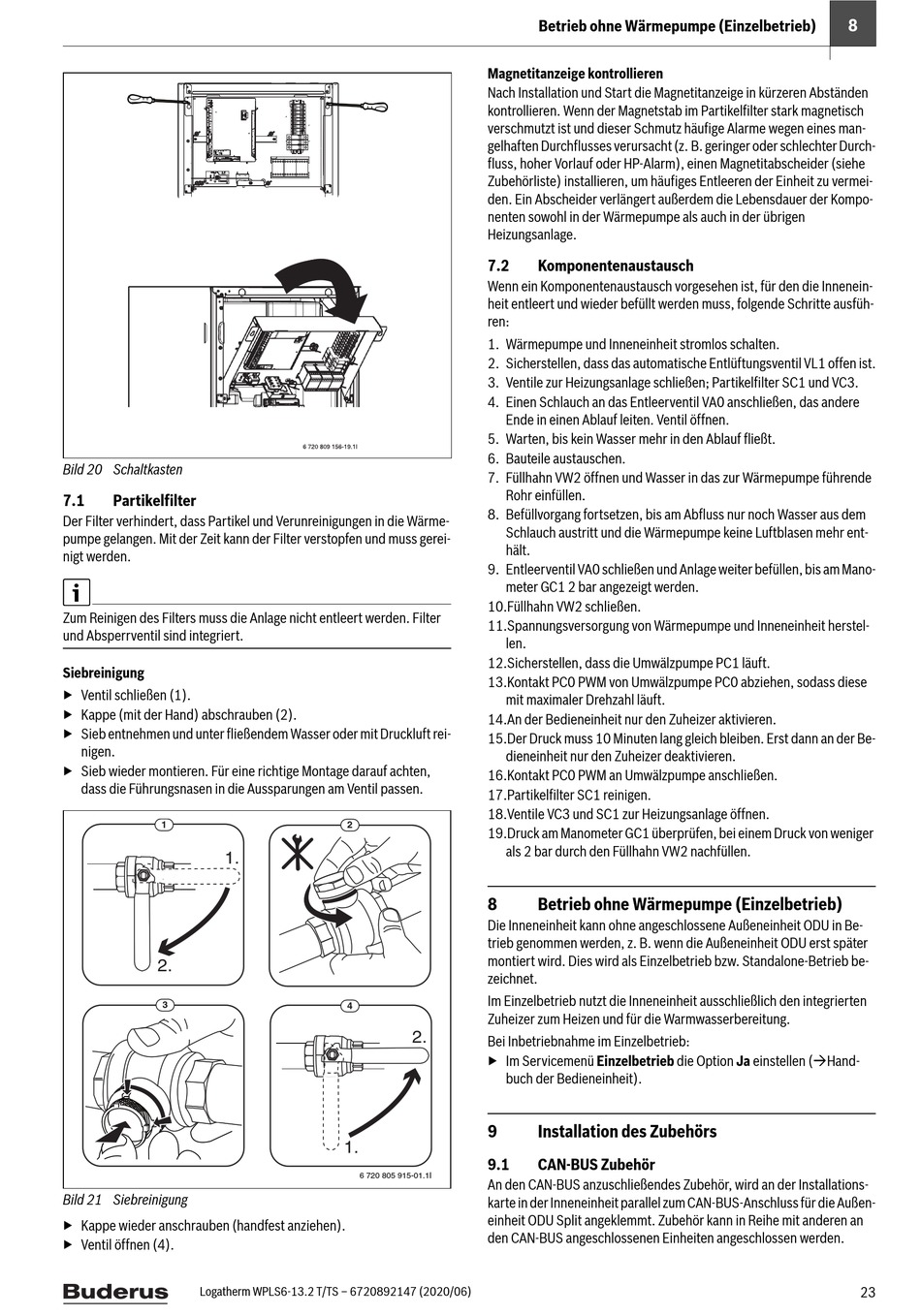

Bild 20 Schaltkasten
7.1

Partikelfilter

Der Filter verhindert, dass Partikel und Verunreinigungen in die Wärme-
pumpe gelangen. Mit der Zeit kann der Filter verstopfen und muss gerei-
nigt werden.
Zum Reinigen des Filters muss die Anlage nicht entleert werden. Filter
und Absperrventil sind integriert.
Siebreinigung
▶ Ventil schließen (1).
▶ Kappe (mit der Hand) abschrauben (2).
▶ Sieb entnehmen und unter fließendem Wasser oder mit Druckluft rei-
nigen.
▶ Sieb wieder montieren. Für eine richtige Montage darauf achten,
dass die Führungsnasen in die Aussparungen am Ventil passen.
1
1.
2.
3
Bild 21 Siebreinigung
▶ Kappe wieder anschrauben (handfest anziehen).
▶ Ventil öffnen (4).
Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
Magnetitanzeige kontrollieren
Nach Installation und Start die Magnetitanzeige in kürzeren Abständen
kontrollieren. Wenn der Magnetstab im Partikelfilter stark magnetisch
verschmutzt ist und dieser Schmutz häufige Alarme wegen eines man-
gelhaften Durchflusses verursacht (z. B. geringer oder schlechter Durch-
fluss, hoher Vorlauf oder HP-Alarm), einen Magnetitabscheider (siehe
Zubehörliste) installieren, um häufiges Entleeren der Einheit zu vermei-
den. Ein Abscheider verlängert außerdem die Lebensdauer der Kompo-
nenten sowohl in der Wärmepumpe als auch in der übrigen
Heizungsanlage.
7.2
Wenn ein Komponentenaustausch vorgesehen ist, für den die Innenein-
heit entleert und wieder befüllt werden muss, folgende Schritte ausfüh-
ren:
1. Wärmepumpe und Inneneinheit stromlos schalten.
2. Sicherstellen, dass das automatische Entlüftungsventil VL1 offen ist.
3. Ventile zur Heizungsanlage schließen; Partikelfilter SC1 und VC3.
4. Einen Schlauch an das Entleerventil VA0 anschließen, das andere
Ende in einen Ablauf leiten. Ventil öffnen.
5. Warten, bis kein Wasser mehr in den Ablauf fließt.
6. Bauteile austauschen.
7. Füllhahn VW2 öffnen und Wasser in das zur Wärmepumpe führende
Rohr einfüllen.
8. Befüllvorgang fortsetzen, bis am Abfluss nur noch Wasser aus dem
Schlauch austritt und die Wärmepumpe keine Luftblasen mehr ent-
hält.
9. Entleerventil VA0 schließen und Anlage weiter befüllen, bis am Mano-
meter GC1 2 bar angezeigt werden.
10.Füllhahn VW2 schließen.
11.Spannungsversorgung von Wärmepumpe und Inneneinheit herstel-
len.
12.Sicherstellen, dass die Umwälzpumpe PC1 läuft.
13.Kontakt PC0 PWM von Umwälzpumpe PC0 abziehen, sodass diese
mit maximaler Drehzahl läuft.
14.An der Bedieneinheit nur den Zuheizer aktivieren.
15.Der Druck muss 10 Minuten lang gleich bleiben. Erst dann an der Be-
dieneinheit nur den Zuheizer deaktivieren.
16.Kontakt PC0 PWM an Umwälzpumpe anschließen.
17.Partikelfilter SC1 reinigen.
18.Ventile VC3 und SC1 zur Heizungsanlage öffnen.
2
19.Druck am Manometer GC1 überprüfen, bei einem Druck von weniger
als 2 bar durch den Füllhahn VW2 nachfüllen.
8
Die Inneneinheit kann ohne angeschlossene Außeneinheit ODU in Be-
trieb genommen werden, z. B. wenn die Außeneinheit ODU erst später
montiert wird. Dies wird als Einzelbetrieb bzw. Standalone-Betrieb be-
zeichnet.
Im Einzelbetrieb nutzt die Inneneinheit ausschließlich den integrierten
4
Zuheizer zum Heizen und für die Warmwasserbereitung.
2.
Bei Inbetriebnahme im Einzelbetrieb:
▶ Im Servicemenü Einzelbetrieb die Option Ja einstellen (Hand-
buch der Bedieneinheit).
9
1.
9.1
6 720 805 915-01.1I
An den CAN-BUS anzuschließendes Zubehör, wird an der Installations-
karte in der Inneneinheit parallel zum CAN-BUS-Anschluss für die Außen-
einheit ODU Split angeklemmt. Zubehör kann in Reihe mit anderen an
den CAN-BUS angeschlossenen Einheiten angeschlossen werden.
Betrieb ohne Wärmepumpe (Einzelbetrieb)

Komponentenaustausch

Betrieb ohne Wärmepumpe (Einzelbetrieb)
Installation des Zubehörs
CAN-BUS Zubehör
