12.3

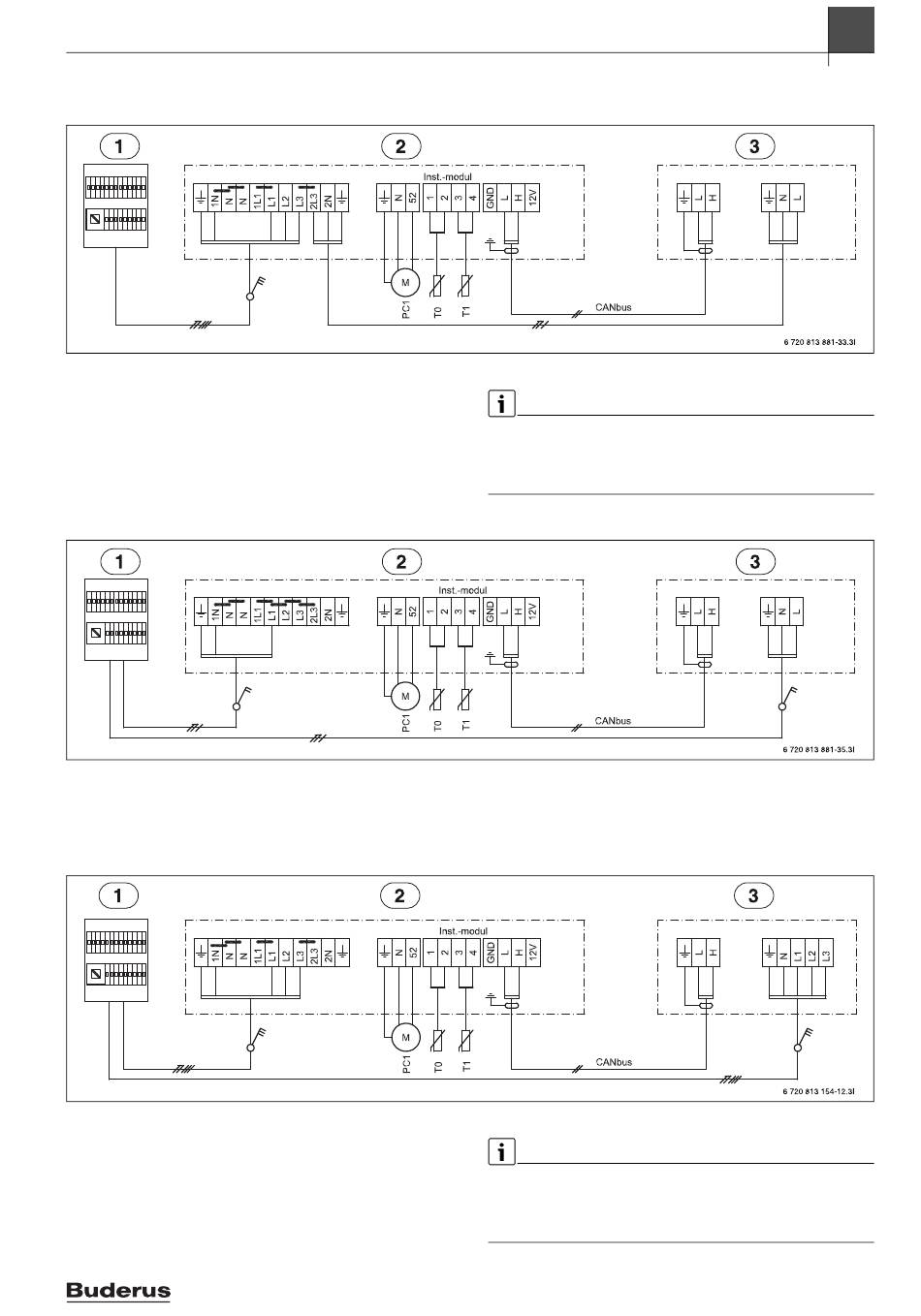

Schaltplan elektrische Verdrahtung

12.3.1 Schaltplan für elektrischen Zuheizer 9 kW 3N~, ODU Split 2/4/6/8 1N~
Bild 28 Schaltplan 9 kW 3N~
[1] Hauptverteiler
[2] Inneneinheit 9 kW, 400V 3N~
[3] Außeneinheit 230V 1N~
[PC1] Umwälzpumpe der Heizungsanlage
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
12.3.2 Schaltplan für elektrischen Zuheizer 9 kW 1N~, ODU Split 2/4/6/8/11s/13s/15s 1N~
Bild 29 Schaltplan 9 kW 1N~
[1] Hauptverteiler
[2] Inneneinheit 9 kW, 400V 1N~
[3] Außeneinheit 230V 1N~
12.3.3 Schaltplan für elektrischen Zuheizer 9 kW 3N~, ODU Split 11t/13t/15t 3N~
Bild 30 Schaltplan 9 kW 3N~, Alternativschaltung
[1] Hauptverteiler
[2] Inneneinheit 9 kW, 400V 3N~
[3] Außeneinheit 230V 3N~
[PC1] Umwälzpumpe der Heizungsanlage
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
Im Parallelbetrieb von Wärmepumpe und elektrischen Zuheizer dürfen in
der Konfiguration nur 6 KW Leistung für den Zuheizer aktiviert werden,
ansonsten ist eine separate Spannungsversorgung zur Wärmepumpe
über den Hautverteiler erforderlich.
[PC1] Umwälzpumpe der Heizungsanlage
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
Wenn die Option für die maximale Nutzung des elektrischen Zuheizers
während des Kompressorbetriebs auf 6 kW oder weniger eingestellt ist,
elektrischen Zuheizer nur an zwei Phasen in Verbindung mit Außenein-
heit anschließen.
