8.6
Inneneinheit anschließen
▶ Frontverkleidung abnehmen.
▶ Verschluss des Schaltkastens abnehmen.
▶ Anschlusskabel durch die Kabeldurchführungen oben zum Schalt-
kasten führen. Zugfedern verwenden.
▶ Kabel so verlegen, dass der Schaltkasten bei Bedarf nach vorn ge-
kippt werden kann.
▶ Kabel laut Schaltplan anschließen.
▶ Verschluss des Schaltkastens und Frontverkleidung der Inneneinheit
wieder montieren.
8.7
Anordnung im Schaltkasten

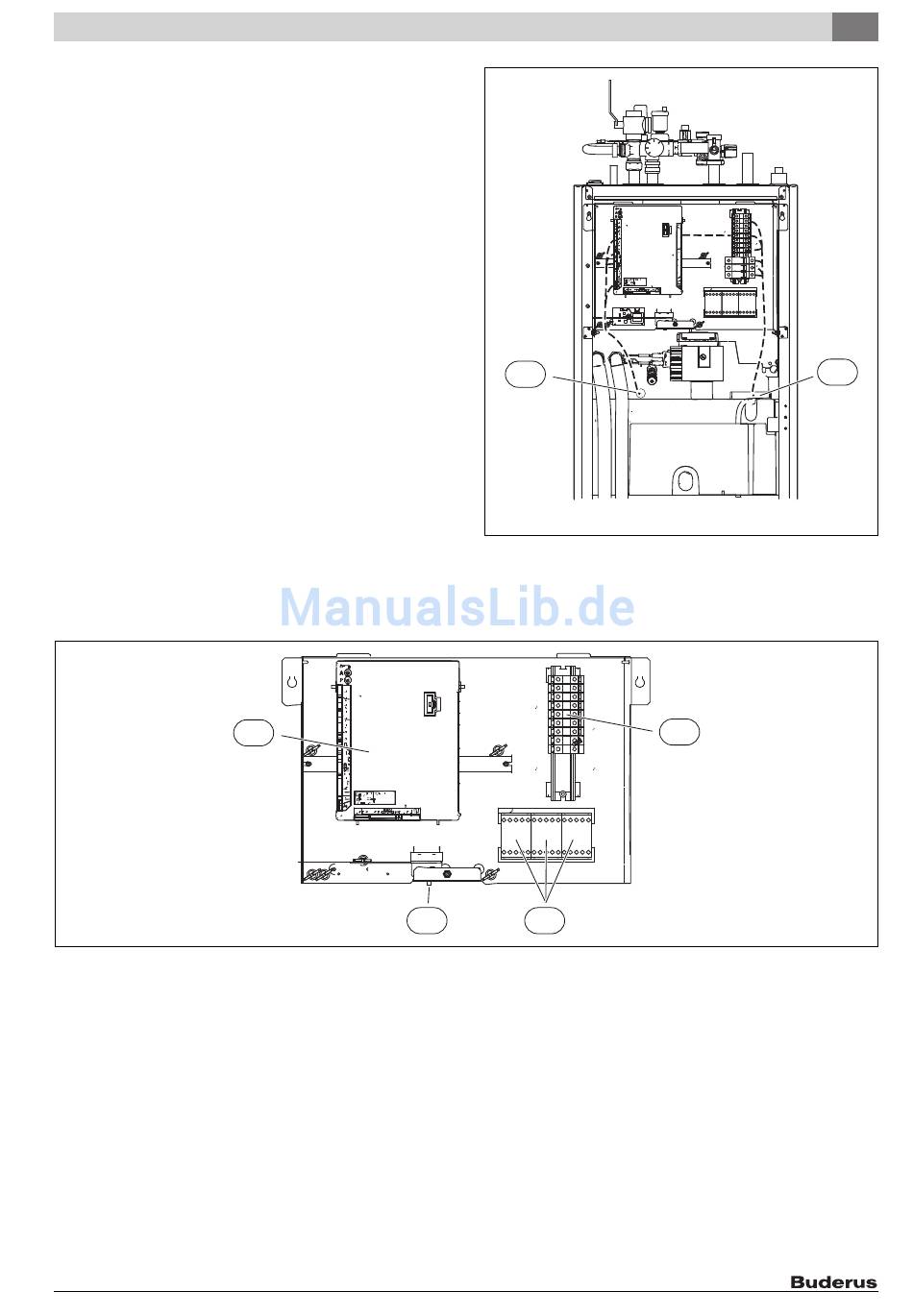

Bild 22 Anordnung im Schaltkasten
[1]
Anschlussklemmen
[2]
Schütze K1, K2, K3 für die Ansteuerung des elektr. Zuheizers
[3]
Rücksetzung Überhitzungsschutz
[4]
Installationsmodul
IDUS6-13.2 T/TS – 6 720 814 473 (2015/06)
4
2
Bild 21 Kabeldurchführungen
[1]
Kabelkanal für Elektroanschluss
[2]
Kabelkanal für CAN-BUS und Fühler Leitungen
3
2
Elektrischer Anschluss
6 720 809 156-23.2I
1
6 720 810 940-03.1I
8
1
25
