10 Installation der Inneneinheit mit integriertem elektrischen Zuheizer (IDUS E)
10.2 Anschluss der Inneneinheit mit integriertem elektrischen Zuheizer
Folgende Anschlüsse an der Inneneinheit installieren:
▶ Ablaufschlauch von [6] Abb. 36 zu einem frostfreien Ablauf führen.
▶ Wärmeträgerflüssigkeitsrohre von der Wärmepumpe an [1] Abb. 36
anschließen.
T T

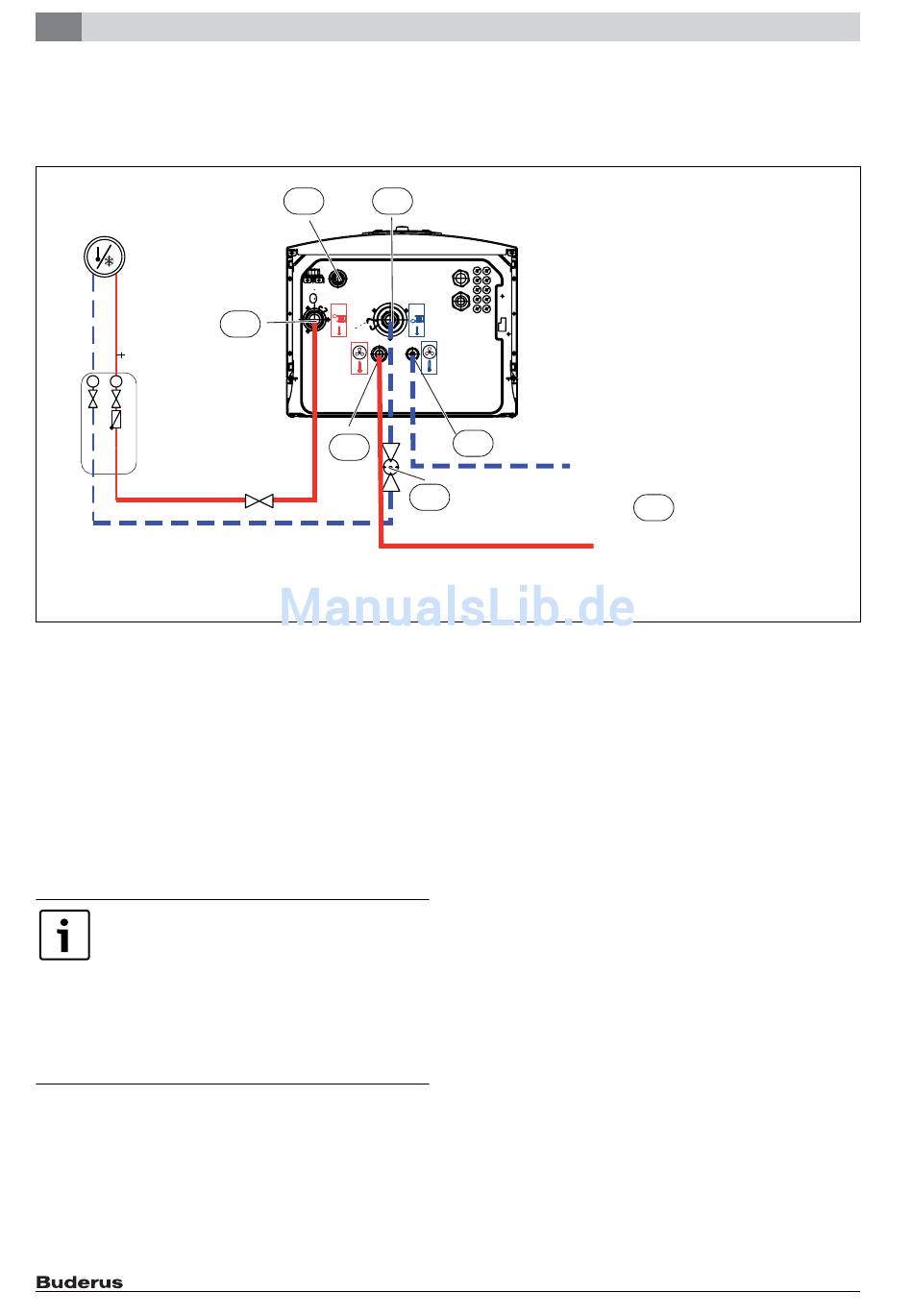

Bild 36 Anschluss einer Inneneinheit mit Elektro-Heizeinsatz an eine Wärmepumpe und ein Heizsystem
[1] Primärausgang Flüssigkeitsseite 3/8" (zum Außenmodul ODU)
[2] Primäreingang Gasseite 5/8" (vom Außenmodul ODU)
[5] Vorlauf zum Heizsystem
[6] Ablauf Abwasser, Ablauf von Sicherheitsventil
[7] Rücklauf vom Heizsystem
[8] Schmutzfilter
10.3 Heizungsanlage befüllen
Heizsystem erst spülen. Wenn der Warmwasserspeicher an das System
angeschlossen ist, muss dieser mit Wasser gefüllt und ebenfalls gespült
werden.
Befüllen Sie anschließend das Heizsystem.
10.3.1 Wärmepumpe und Inneneinheit befüllen
Nach dem Befüllen die Anlage gründlich entlüften und
den Schmutzfilter reinigen.
▶ Anlage entsprechend dieser Anleitung befüllen.
▶ Elektrische Anschlüsse der Anlage gemäß Kapitel
9.4 ausführen.
▶ Anlage gemäß Anleitung der Bedieneinheit in Betrieb
nehmen.
▶ Anlage gemäß Kapitel 11 entlüften.
▶ Partikelfilter gemäß Kapitel 14.1 reinigen.
38
6 7
5
2
▶ Wärmeträgerflüssigkeitsrohre zur Wärmepumpe an [2] Abb. 36 an-
schließen.
▶ Rücklauf vom Heizsystem an [7] Abb. 36 anschließen.
▶ Vorlauf zum Heizsystem an [6] Abb. 36 anschließen.
1
8
HP
