3
Installieren von Intuvo 9000 GC-Säulen
Das GC/MS-Interface für einen 9000 GC
Das GC/MS-Interface für einen 9000 GC
Das GC/MS-Interface ist eine Heizleitung in das MS zur Aufrechterhaltung des
Vakuums im MS und einer geeigneten Säulenausflusstemperatur. (Siehe
Abbildung
Seite der Analyzerkammer geschraubt und hat eine Schutzabdeckung, die an Ort
und Stelle belassen werden sollte.
Ein Ende der Verbindung verläuft durch die Seite des GC und der Zugang erfolgt
von der Innenseite der Fronttür des GC. Dadurch kann die Säulenmutter des
9000 GC/MS-Tail eingesetzt werden. Der 9000 GC/MS-Tail weist eine Swagged
Ferrule und eine Säulenmutter für die Befestigung am GC-Ende des
GC/MS-Interface auf. Der 9000 GC/MS-Tail leitet den Säulenausfluss von einer
beheizten Säulenbusverbindung durch das beheizte GC/MS-Interface in den GC
und endet ein kurzes Stück hinter dem Ende des Säulenführungsrohrs und ragt in
die Ionisationskammer hinein. Der 9000 GC/MS-Tail hält die Temperatur an
mehreren Stellen entlang seiner Länge mithilfe eines beheizten Busses, einer
MS-Tail-Heizelementeinheit und des GC/MS-Interface aufrecht.
Spitzendichtu
ngseinheit
Ionisations
kammer
Ionenquelle
Analyzerka
mmer
Heizungs-/
Sensoreinheit

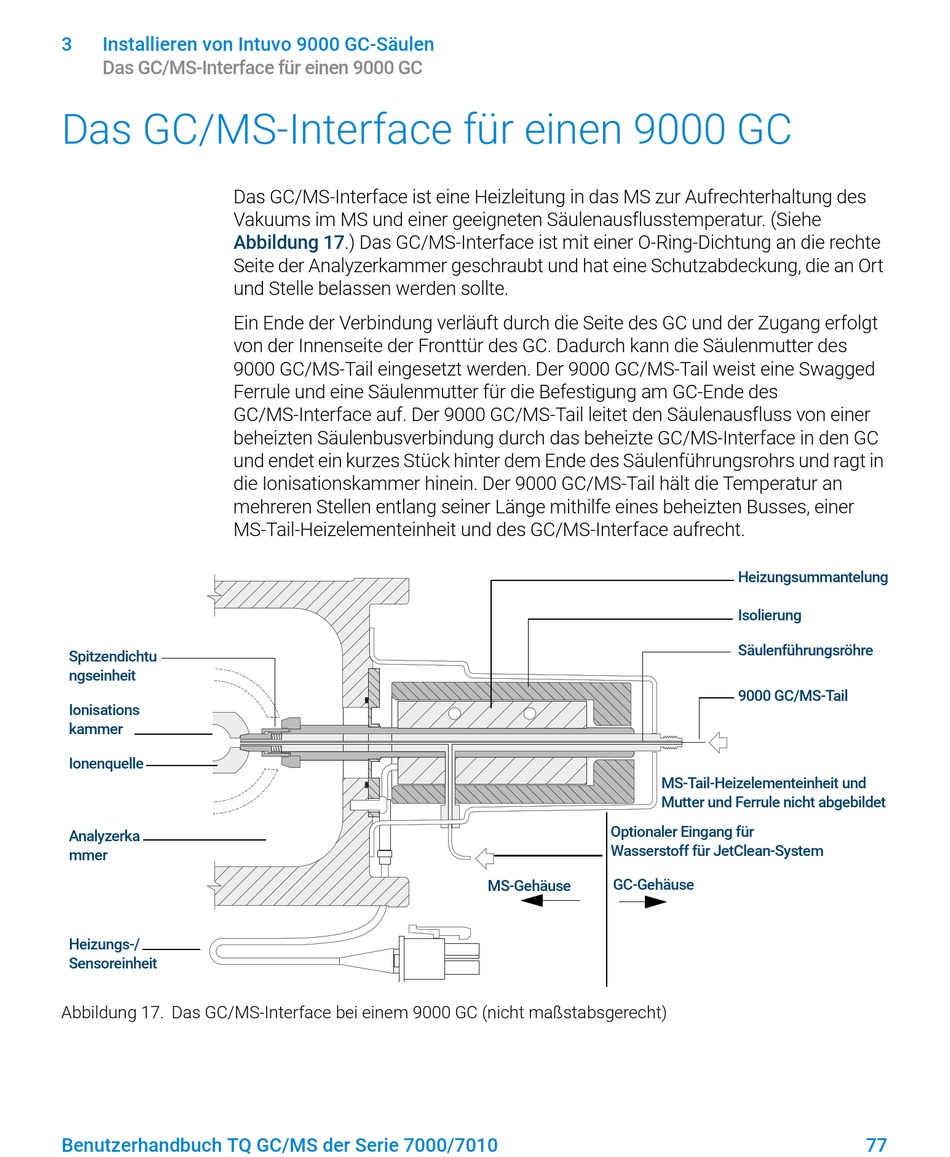

Abbildung 17. Das GC/MS-Interface bei einem 9000 GC (nicht maßstabsgerecht)
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
17.) Das GC/MS-Interface ist mit einer O-Ring-Dichtung an die rechte
MS-Gehäuse
Heizungsummantelung
Isolierung
Säulenführungsröhre
9000 GC/MS-Tail
MS-Tail-Heizelementeinheit und
Mutter und Ferrule nicht abgebildet
Optionaler Eingang für
Wasserstoff für JetClean-System
GC-Gehäuse
77
