Installieren von 7890 GC-Säulen
Das GC/MS-Interface für einen GC der Serie 7890
Das GC/MS-Interface für einen GC der
Serie 7890
Das GC/MS-Interface ist eine beheizte Leitung in den MS für die Kapillarsäule.
(Siehe
Analyzerkammer geschraubt und hat eine Schutzabdeckung, die an Ort und
Stelle belassen werden sollte.
Ein Ende der Verbindung verläuft durch die Seite des GC und endet im Ofen.
Dieses Ende besitzt ein Gewinde, um so eine Verbindung der Säule mit einer
Mutter und einer Ferrule zu ermöglichen. Das andere Ende der Verbindung passt
in die Ionenquelle. Das Ende der Kapillarsäule erstreckt sich leicht bis über das
Ende der Säulenführungsröhre und in die Ionisationskammer hinein.
Spitzendichtungseinheit
Ionisations-
kammer
Ionenquelle
Analyzer-
kammer
Heizungs-/
Sensoreinheit

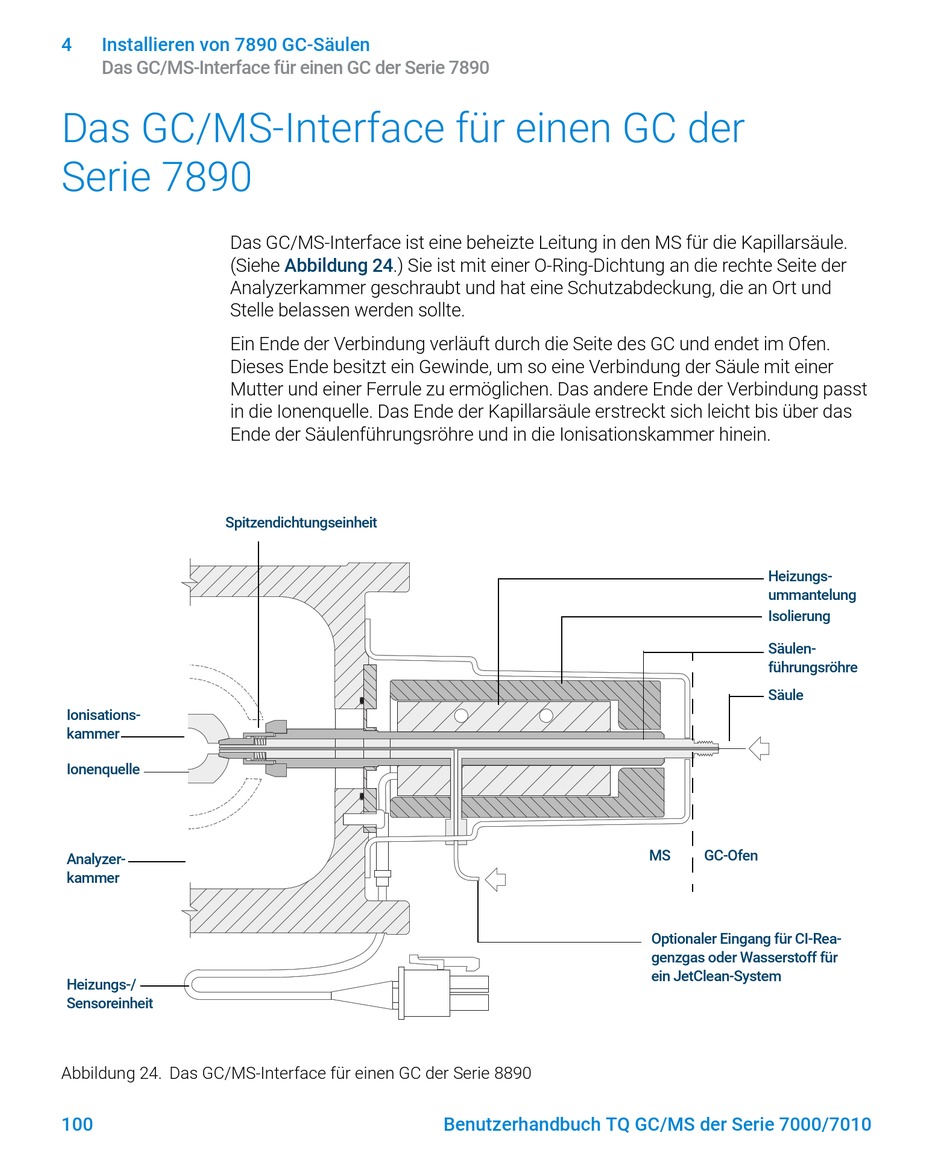

Abbildung 24. Das GC/MS-Interface für einen GC der Serie 8890
100
Abbildung
24.) Sie ist mit einer O-Ring-Dichtung an die rechte Seite der
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
Heizungs-
ummantelung
Isolierung
Säulen-
führungsröhre
Säule
MS
GC-Ofen
Optionaler Eingang für CI-Rea-
genzgas oder Wasserstoff für
ein JetClean-System
