7
Allgemeine Wartung
Montage der EI-HES

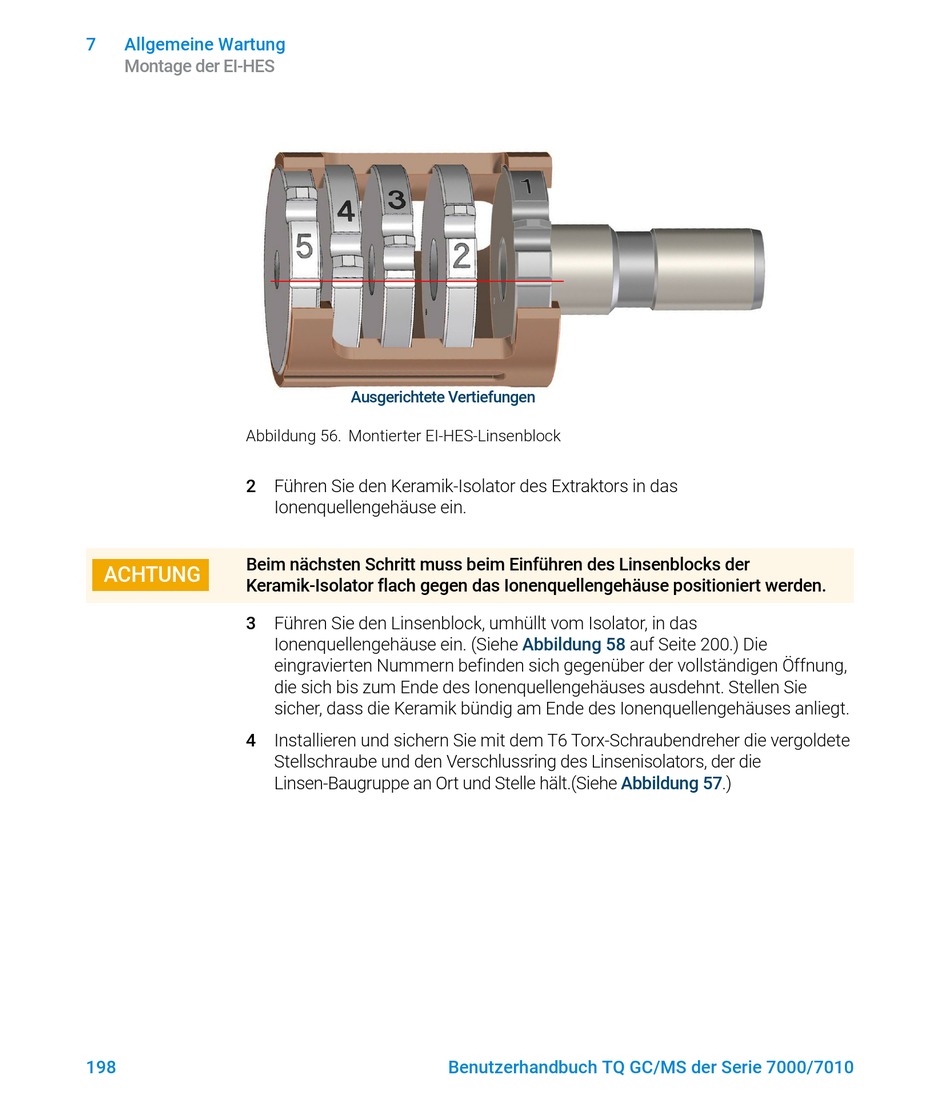

Abbildung 56. Montierter EI-HES-Linsenblock
2 Führen Sie den Keramik-Isolator des Extraktors in das
Beim nächsten Schritt muss beim Einführen des Linsenblocks der
ACHTUNG
Keramik-Isolator flach gegen das Ionenquellengehäuse positioniert werden.
3 Führen Sie den Linsenblock, umhüllt vom Isolator, in das
4 Installieren und sichern Sie mit dem T6 Torx-Schraubendreher die vergoldete
198
Ausgerichtete Vertiefungen
Ionenquellengehäuse ein.
Ionenquellengehäuse ein. (Siehe
eingravierten Nummern befinden sich gegenüber der vollständigen Öffnung,
die sich bis zum Ende des Ionenquellengehäuses ausdehnt. Stellen Sie
sicher, dass die Keramik bündig am Ende des Ionenquellengehäuses anliegt.
Stellschraube und den Verschlussring des Linsenisolators, der die
Linsen-Baugruppe an Ort und Stelle hält.(Siehe
Abbildung 58
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
auf Seite 200.) Die
Abbildung
57.)
