7 Allgemeine Wartung
Montage der EI-HES

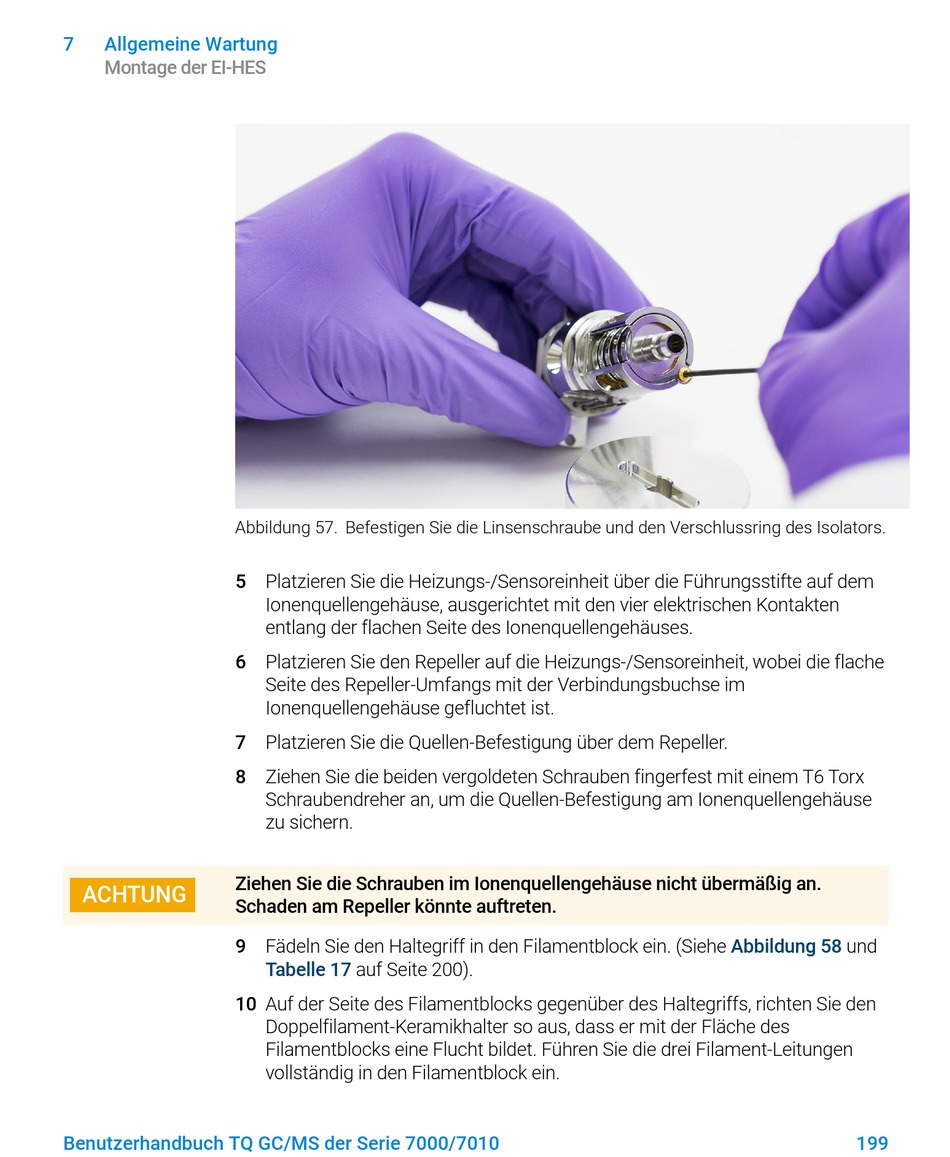

Abbildung 57. Befestigen Sie die Linsenschraube und den Verschlussring des Isolators.
5 Platzieren Sie die Heizungs-/Sensoreinheit über die Führungsstifte auf dem
6 Platzieren Sie den Repeller auf die Heizungs-/Sensoreinheit, wobei die flache
7 Platzieren Sie die Quellen-Befestigung über dem Repeller.
8 Ziehen Sie die beiden vergoldeten Schrauben fingerfest mit einem T6 Torx
Ziehen Sie die Schrauben im Ionenquellengehäuse nicht übermäßig an.
ACHTUNG
Schaden am Repeller könnte auftreten.
9 Fädeln Sie den Haltegriff in den Filamentblock ein. (Siehe
10 Auf der Seite des Filamentblocks gegenüber des Haltegriffs, richten Sie den
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
Ionenquellengehäuse, ausgerichtet mit den vier elektrischen Kontakten
entlang der flachen Seite des Ionenquellengehäuses.
Seite des Repeller-Umfangs mit der Verbindungsbuchse im
Ionenquellengehäuse gefluchtet ist.
Schraubendreher an, um die Quellen-Befestigung am Ionenquellengehäuse
zu sichern.
Tabelle 17 auf Seite 200).
Doppelfilament-Keramikhalter so aus, dass er mit der Fläche des
Filamentblocks eine Flucht bildet. Führen Sie die drei Filament-Leitungen
vollständig in den Filamentblock ein.
Abbildung 58 und
