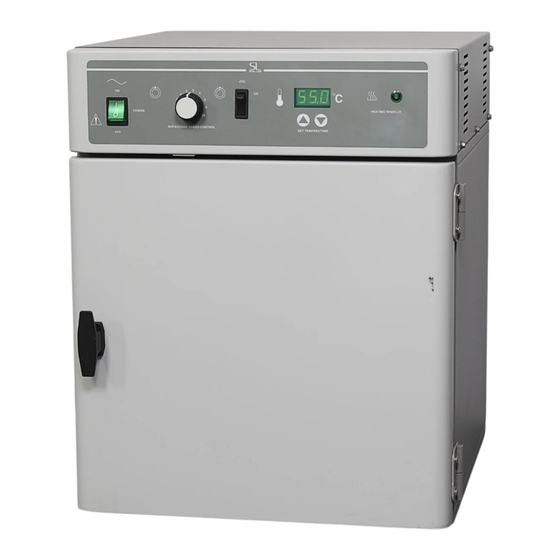

- Seite 1 Agilent G2545A Hybridization Oven Installations-, Bedienungs- und Wartungshandbuch...
-
Seite 2: Anzeigen Und Mitteilungen
Anzeigen und Mitteilungen Garantie Erläuterung zu © Agilent Technologies, Inc. 2023 Kein Teil dieses Handbuchs darf ohne die eingeschränkten Rechten Die in diesem Dokument vorherige schriftliche Zustimmung von enthaltenen Materialien werden in Eingeschränkte Rechte der US-Regierung. Die Agilent Technologies, Inc. in irgendeiner der vorliegenden Form zur der Bundesregierung eingeräumten Software-... -
Seite 3: Inhaltsverzeichnis
Inhalt Informationen zur Sicherheit und zu gesetzlichen Bestimmungen Verwendungszweck Wichtige Sicherheitshinweise Technische und umweltbezogene Spezifikationen Symbole Sicherungen Reinigung Recycling des Produkts Installation Schritt 1. Vorbereiten des Standorts Schritt 2. Überprüfen der Sendung Schritt 3. Auspacken und Aufstellen auf dem Labortisch Schritt 4. - Seite 4 Inhalt Hybridization Oven – Installation, Betrieb und Wartung...
-
Seite 5: Informationen Zur Sicherheit Und Zu Gesetzlichen Bestimmungen
Installation, Betrieb und Wartung Informationen zur Sicherheit und zu gesetzlichen Bestimmungen Verwendungszweck Wichtige Sicherheitshinweise Technische und umweltbezogene Spezifikationen Symbole Sicherungen Reinigung Recycling des Produkts Dieses Kapitel enthält wichtige Informationen zur Sicherheit und zu gesetzlichen Bestimmungen für den Agilent G2545A Hybridization Oven. -
Seite 6: Verwendungszweck
Spannungen in Kontakt zu kommen. Entfernen Sie niemals eine Abdeckung, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Wenn die Isolierung des Netzkabels ausgefranst oder abgenutzt ist, muss das WARNHINWEIS Kabel ersetzt werden. Wenden Sie sich an Ihren Agilent Kundendienstmitarbeiter. Hybridization Oven – Installation, Betrieb und Wartung... -
Seite 7: Technische Und Umweltbezogene Spezifikationen
• Relative Luftfeuchtigkeit zwischen 15 % und 85 % • Betrieb in einer Höhe von höchstens 2000 m • G2545A ist für den Netzanschluss an 100–120 VAC oder 220–240 VAC (je nach erworbener Version), 50/60 Hz, 6 A, mit Netzspannungsschwankungen bis zu ±10 % der Nennspannung ausgelegt... -
Seite 8: Symbole
Phasen des Betriebs, der Wartung und der Reparatur dieses Ofens beachtet werden. Die Nichtbeachtung dieser Vorsichtsmaßnahmen verstößt gegen die Sicherheitsstandards der Konstruktion und die bestimmungsgemäße Verwendung des Ofens. Agilent Technologies übernimmt keine Haftung für die Nichterfüllung dieser Anforderungen durch den Kunden. Vor dem Fortfahren die beiliegenden Anweisungen einsehen und zuerst die weitere Beschreibung oder Diskussion eines Steuer- oder Benutzerelements durchlesen. -
Seite 9: Reinigung
Informationen zur Sicherheit und zu gesetzlichen Bestimmungen Reinigung Siehe „Reinigung“ auf Seite 26. Recycling des Produkts Für das Recycling wenden Sie sich bitte an Ihr örtliches Agilent Verkaufsbüro. Hybridization Oven – Installation, Betrieb und Wartung... - Seite 10 Informationen zur Sicherheit und zu gesetzlichen Bestimmungen Hybridization Oven – Installation, Betrieb und Wartung...
-
Seite 11: Installation
Schritt 2. Überprüfen der Sendung Schritt 3. Auspacken und Aufstellen auf dem Labortisch Schritt 4. Installieren des Ofens In diesem Kapitel werden die Schritte beschrieben, mit denen Sie Ihren Arbeitsplatz für den G2545A Hybridization Oven vorbereiten und das Gerät für den Gebrauch einrichten. -
Seite 12: Schritt 1. Vorbereiten Des Standorts
• Raumtemperatur: Zwischen 15 °C und 35 °C. • Relative Luftfeuchtigkeit: Zwischen 15 % und 85 %. Wenden Sie sich an das Agilent Kundendienstzentrum, wenn die Bedingungen außerhalb dieser Grenzen liegen. 3 Wählen Sie einen Aufstellort, der: • Nicht durch die abgestrahlte Wärme von Heizkörpern, Öfen, Autoklaven oder anderen Wärmequellen beeinträchtigt wird. -
Seite 13: Schritt 2. Überprüfen Der Sendung
Netzkabelsatz (je nach der Spannung im Herkunftsland) • Auffangschale • Vier verstellbare Füße • Verriegelungsstift aus Messing Der Rotator (auch „Rotisserie“ genannt, Teilenr. G2530-60029) ist nicht im Lieferumfang des Modells G2545A enthalten und muss separat bestellt werden. Hybridization Oven – Installation, Betrieb und Wartung... - Seite 14 Bewahren Sie die Transportkiste zur späteren Verwendung auf. Die Transportkiste wird bei Bedarf verwendet, um den Ofen zur Reparatur an das Werk zurückzusenden. Wenn Sie das Gerät zurückschicken müssen, wenden Sie sich bitte an einen Mitarbeiter des Agilent Kundendienstzentrums, um eine Genehmigung zu erhalten. Kontaktinformationen finden Sie auf http://www.agilent.com...
-
Seite 15: Schritt 3. Auspacken Und Aufstellen Auf Dem Labortisch
Installation Schritt 3. Auspacken und Aufstellen auf dem Labortisch • Packen Sie den Ofen aus und stellen Sie ihn auf den Labortisch. Beachten Sie dabei Folgendes: • Entfernen Sie lose Teile wie z. B. Auffangschalen. Verriegeln Sie die Türen während des Transfers in der geschlossenen Position, um unbeabsichtigte Bewegungen und Beschädigungen zu vermeiden. -
Seite 16: Schritt 4. Installieren Des Ofens
Verstellen Sie die einzelnen Füße, bis das Gerät eben und stabil steht und nicht mehr wackelt. Damit der Agilent G2545A Hybridization Oven ordnungsgemäß funktioniert, muss das Gerät eben und auf einem festen Untergrund stehen. Wenn das Gerät umgestellt werden muss, drehen Sie die Nivellierfüße ganz im VORSICHTSHINWEIS Uhrzeigersinn ein, um Beschädigungen während des Transports zu vermeiden. - Seite 17 Installation c Bewegen Sie den Rotator in den Ofen und stecken Sie die beiden Stifte der Antriebswellenkupplung des Rotators in die beiden Löcher der Rotatorkupplung. Siehe Abbildung Abbildung 3 Anbringen des Rotators an der Antriebswellenkupplung d Während Sie den Rotator festhalten, um die Verbindung der Antriebskupplung zu erhalten, senken Sie die Rotatorwelle in den Schlitz in der Rotatorwellen-Stützbuchse ab.
- Seite 18 Installation e Schließen Sie die Installation des Rotators ab, indem Sie den Verriegelungsstift aus Messing durch die beiden Löcher in der Stützbuchse führen. Siehe Abbildung Löcher für Verriege- lungsstift aus Messing Abbildung 5 Ordnungsgemäß installierter Rotator 4 Reinigen Sie den Ofen wie unter „Reinigung“...
-
Seite 19: Betrieb
Hybridization Oven Installation, Betrieb und Wartung Betrieb Bedienfeld Betrieb des Hybridization Oven So stellen Sie eine Temperatur ein So laden und entladen Sie Hybridisierungskammern So kalibrieren Sie den Ofen In diesem Kapitel wird die Bedienung des G2545A Hybridization Oven ausführlich erläutert. -
Seite 20: Bedienfeld
Betrieb Bedienfeld Der G2545A Hybridisierungsofen wird über das Bedienfeld (siehe Abbildung 6) bedient, das sich an der Vorderseite des Ofens befindet. Heizanzeige Temperaturanzeige Netzschalter Steuerung der Rotationsgeschwindigkeit JOG-Schalter Temperatursteuerung Abbildung 6 Bedienfeld Steuerung der Rotationsgeschwindigkeit Zum Einstellen der Rotatordrehzahl von 4 bis 20 U/min. Drehen des Knopfes im Uhrzeigersinn erhöht die Rotatordrehzahl. - Seite 21 Betrieb JOG -Schalter Halten Sie gedrückt, um den Rotator zu drehen, z. B. beim Beladen des Ofens. Wird die Taste losgelassen, bleibt der Rotator stehen. Der Rotationsgeschwindigkeitsregler darf nicht auf Null gestellt werden, wenn der -Schalter ordnungsgemäß funktionieren soll. Hybridization Oven – Installation, Betrieb und Wartung...
-
Seite 22: Betrieb Des Hybridization Oven
Betrieb Betrieb des Hybridization Oven So stellen Sie eine Temperatur ein 1 Rufen Sie den Sollwertmodus auf, indem Sie entweder auf oder auf drücken. Die Digitalanzeige beginnt zu blinken. Während des Blinkens zeigt die Digitalanzeige den aktuellen Sollwert an. 2 Drücken Sie auf oder auf , um die gewünschte Solltemperatur einzugeben. - Seite 23 Betrieb 3 Laden oder entladen Sie die Hybridisierungskammern. Um die Kammern in den Rotator zu laden, drücken Sie die Kammern in die oberen und unteren Klemmen, bis sie einrasten. Siehe Abbildung Obere Klemme für Kammer Geladene Hybridisierungskammer Untere Klemme für Kammer Abbildung 7 Korrektes Laden der Hybridisierungskammer...
-
Seite 24: So Kalibrieren Sie Den Ofen
Kalibrieren Sie den Ofen: • Nach der Erstinstallation in einer Arbeitsumgebung. • Nach jeweils 3 Monaten der Nutzung. Agilent empfiehlt dringend, die Ofentemperatur alle drei (3) Monate neu zu kalibrieren. HINWEIS Um die Korrektheit der Temperaturkalibrierung zu gewährleisten, muss der Rotator installiert und beladen sein. -
Seite 25: Wartung Und Fehlerbehebung
Betrieb des Ofens aufrechtzuerhalten. In diesem Kapitel finden Sie die wahrscheinliche Ursache und in vielen Fällen auch die Lösung für ein Problem. Wenn Sie das Problem nicht beheben können, wenden Sie sich bitte an den Agilent Crosslab Service, um ein Angebot für den Austausch des Ofens zu erhalten. -
Seite 26: Wartung
Wartung und Fehlerbehebung Wartung Trennen Sie vor jeder Wartung oder Instandsetzung dieses Geräts das Netzkabel WARNHINWEIS vom Ofen. Die Innenflächen des Ofens sollten einmal monatlich gereinigt werden. Reinigung So reinigen Sie das Gerät: 1 Entfernen Sie Rotator und Auffangschale. Verwenden Sie keine Bleichmittel auf Chlorbasis oder Scheuermittel, da diese das VORSICHTSHINWEIS Innere der Kammer beschädigen können. -
Seite 27: Elektrische Komponenten
Wartung und Fehlerbehebung Elektrische Komponenten An den elektrischen Komponenten ist keine Wartung erforderlich. Wenn das Gerät nicht wie angegeben funktioniert, schlagen Sie unter „Fehlersuche“ Seite 29 nach, bevor Sie den Kundendienst kontaktieren. Auswechseln der Inline-Sicherung Das Gerät ist durch eine oder zwei Sicherungen in der Nähe des Netzanschlusses geschützt. - Seite 28 Wartung und Fehlerbehebung Gerätesicherung Ersatzsicherung Abbildung 9 Inline-Sicherung und Ersatz 5 Wenn Ihr Ofen ein 230V-Gerät mit einer zweiten Sicherung ist und die zweite Sicherung ersetzt werden muss: a Lokalisieren Sie die zweite Sicherung links neben der AC-Eingangsbuchse. b Verwenden Sie einen kleinen Schraubendreher oder ein ähnliches Werkzeug, um die Kappe einzudrücken und gegen den Uhrzeigersinn zu drehen.
-
Seite 29: Fehlersuche
Wartung und Fehlerbehebung Fehlersuche Die folgende Tabelle enthält eine Liste von Problemen mit den entsprechenden Lösungen. Wenn das Problem mit diesen Anweisungen nicht behoben werden kann, rufen Sie den Kundendienst an, um weitere Unterstützung zu erhalten. Tabelle 1 Probleme und Lösungen Problem Aktion Das Gerät lässt sich nicht... - Seite 30 Wartung und Fehlerbehebung Tabelle 1 Probleme und Lösungen (Fortsetzung) Problem Aktion Auf dem Display wird „LO“ Die Umgebungstemperatur könnte unter dem angezeigt. Temperaturbereich des Geräts liegen. Siehe „Technische und umweltbezogene Spezifikationen“ auf Seite 7. Das Gerät heizt nicht über eine 1 Vergewissern Sie sich, dass der Lüfter in Bewegung ist.
- Seite 31 Wartung und Fehlerbehebung Tabelle 1 Probleme und Lösungen (Fortsetzung) Problem Aktion Der Ofen ist bei einer bestimmten Dies kann ein normaler Zustand sein, wenn die Temperatur kalibriert, bei einer Betriebstemperatur stark variiert. Um eine maximale anderen jedoch nicht. Genauigkeit zu erreichen, sollte die Kalibrierung bei oder so nahe wie möglich an der verwendeten Betriebstemperatur durchgeführt werden.
-
Seite 32: In Diesem Buch
In diesem Buch Dieses Buch enthält Informationen zur Installation, Bedienung und Wartung Ihres Agilent G2545A Hybridization Oven. Übersetzung der Originalanweisungen © Agilent Technologies, Inc. 2023 Oktober 2023 *G2545-92001* G2545-92001 Revision A0...
