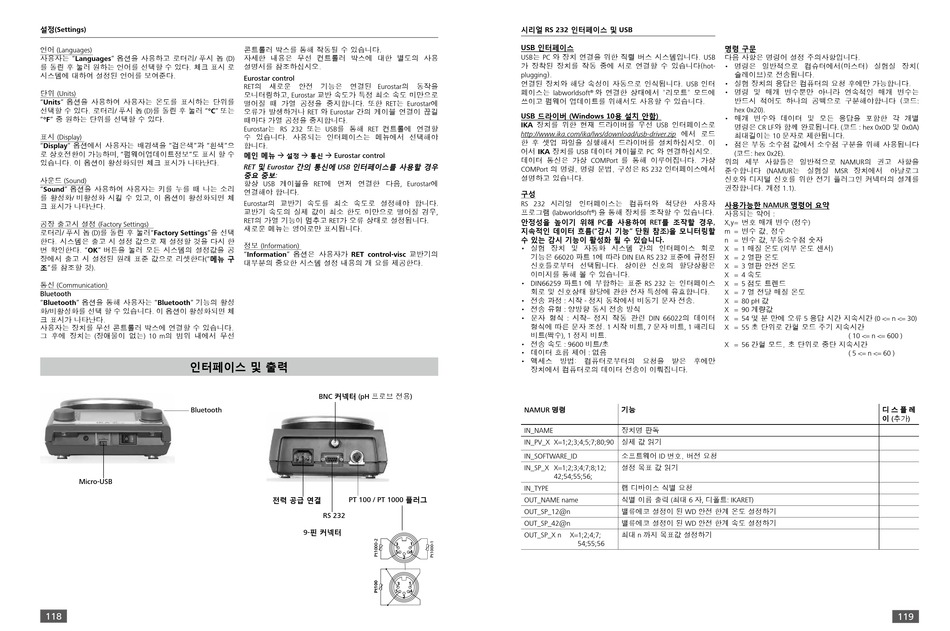

IKA RET control-visc Betriebsanleitung Seite 60

설정(Settings)
언어 (Languages)
사용자는 "Languages" 옵션을 사용하고 로터리/ 푸시 놉 (D)
를 돌린 후 눌러 원하는 언어를 선택할 수 있다. 체크 표시 로
시스템에 대하여 설정된 언어를 보여준다.
단위 (Units)
"Units" 옵션을 사용하여 사용자는 온도를 표시하는 단위를
선택할 수 있다. 로터리/ 푸시 놉 (D)를 돌린 후 눌러 "°C" 또는
"°F" 중 원하는 단위를 선택할 수 있다.
표시 (Display)
"Display" 옵션에서 사용자는 배경색을 "검은색"과 "흰색"으
로 상호전환이 가능하며, "펌웨어업데이트정보"도 표시 할 수
있습니다. 이 옵션이 활성화되면 체크 표시가 나타난다.
사운드 (Sound)
"Sound" 옵션을 사용하여 사용자는 키를 누를 때 나는 소리
를 활성화/ 비활성화 시킬 수 있고, 이 옵션이 활성화되면 체
크 표시가 나타난다.
공장 출고시 설정 (Factory Settings)
로터리/ 푸시 놉 (D)를 돌린 후 눌러"Factory Settings"을 선택
한다. 시스템은 출고 시 설정 값으로 재 설정할 것을 다시 한
번 확인한다. "OK" 버튼을 눌러 모든 시스템의 설정값을 공
장에서 출고 시 설정된 원래 표준 값으로 리셋한다("메뉴 구
조"를 참조할 것).
통신 (Communication)
Bluetooth
"Bluetooth" 옵션을 통해 사용자는 "Bluetooth" 기능의 활성
화/비활성화를 선택 할 수 있습니다. 이 옵션이 활성화되면 체
크 표시가 나타난다.
사용자는 장치를 무선 콘트롤러 박스에 연결할 수 있습니다.
그 후에 장치는 (장애물이 없는) 10 m의 범위 내에서 무선
인터페이스 및 출력
Bluetooth
Micro-USB
118
콘트롤러 박스를 통해 작동될 수 있습니다.
자세한 내용은 무선 컨트롤러 박스에 대한 별도의 사용
설명서를 참조하십시오.
Eurostar control
RET의 새로운 안전 기능은 연결된 Eurostar의 동작을
모니터링하고, Eurostar 교반 속도가 특정 최소 속도 미만으로
떨어질 때 가열 공정을 중지합니다. 또한 RET는 Eurostar에
오류가 발생하거나 RET 와 Eurostar 간의 케이블 연결이 끊길
때마다 가열 공정을 중지합니다.
Eurostar는 RS 232 또는 USB를 통해 RET 컨트롤에 연결할
수 있습니다. 사용되는 인터페이스는 메뉴에서 선택해야
합니다.
메인 메뉴    Eurostar control
설정 통신
RET 및 Eurostar 간의 통신에 USB 인터페이스를 사용할 경우
중요 중보 :
항상 USB 케이블을 RET에 먼저 연결한 다음, Eurostar에
연결해야 합니다.
Eurostar의 교반기 속도를 최소 속도로 설정해야 합니다.
교반기 속도의 실제 값이 최소 한도 미만으로 떨어질 경우,
RET의 가열 기능이 멈추고 RET가 오류 상태로 설정됩니다.
새로운 메뉴는 영어로만 표시됩니다.
정보 (Information)
"Information" 옵션은 사용자가 RET control-visc 교반기의
대부분의 중요한 시스템 설정 내용의 개 요를 제공한다.
BNC 커넥터 (pH 프로브 전용)
PT 100 / PT 1000 플러그
전력 공급 연결
RS 232
9-핀 커넥터
3 1
5 4
2
3 1
5 4
2
시리얼 RS 232 인터페이스 및 USB
USB 인터페이스
USB는 PC 와 장치 연결을 위한 직렬 버스 시스템입니다. USB
가 장착된 장치를 작동 중에 서로 연결할 수 있습니다(hot-
plugging).
연결된 장치와 해당 속성이 자동으로 인식됩니다. USB 인터
페이스는 labworldsoft
® 와 연결한 상태에서 "리모트" 모드에
쓰이고 펌웨어 업데이트를 위해서도 사용할 수 있습니다.
USB 드라이버 (Windows 10용 설치 안함)
IKA 장치를 위한 현재 드라이버를 우선 USB 인터페이스로
http://www.ika.com/ika/lws/download/usb-driver.zip 에서 로드
한 후 셋업 파일을 실행해서 드라이버를 설치하십시오. 이
어서 IKA 장치를 USB 데이터 케이블로 PC 와 연결하십시오.
데이터 통신은 가상 COMPort 를 통해 이루어집니다. 가상
COMPort 의 명령, 명령 문법, 구성은 RS 232 인터페이스에서
설명하고 있습니다.
구성
RS 232 시리얼 인터페이스는 컴퓨터와 적당한 사용자
프로그램 (labworldsoft ® ) 을 통해 장치를 조작할 수 있습니다.
안정성을 높이기 위해 PC를 사용하여 RET를 조작할 경우,
지속적인 데이터 흐름("감시 기능" 단원 참조)을 모니터링할
수 있는 감시 기능이 활성화 될 수 있습니다.
• 실험 장치 및 자동화 시스템 간의 인터페이스 회로
기능은 66020 파트 1에 따라 DIN EIA RS 232 표준에 규정된
신호들로부터 선택됩니다. 상이한 신호의 할당상황은
이미지를 통해 볼 수 있습니다.
• DIN66259 파트1 에 부합하는 표준 RS 232 는 인터페이스
회로 및 신호상태 할당에 관한 전자 특성에 유효합니다.
• 전송 과정 : 시작 - 정지 동작에서 비동기 문자 전송.
• 전송 유형 : 양방향 동시 전송 방식
• 문자 형식 : 시작– 정지 작동 관련 DIN 66022의 데이터
형식에 따른 문자 조성. 1 시작 비트, 7 문자 비트, 1 패리티
비트(짝수), 1 정지 비트.
• 전송 속도 : 9600 비트/초
• 데이터 흐름 제어 : 없음
• 액세스 방법: 컴퓨터로부터의 요청을 받은 후에만
장치에서 컴퓨터로의 데이터 전송이 이뤄집니다.
NAMUR 명령 기능
IN_NAME 장치명 판독
IN_PV_X X=1;2;3;4;5;7;80;90 실제 값 읽기
IN_SOFTWARE_ID 소프트웨어 ID 번호, 버전 요청
IN_SP_X X=1;2;3;4;7;8;12; 설정 목표 값 읽기
42;54;55;56;
IN_TYPE
랩 디바이스 식별 요청
OUT_NAME name 식별 이름 출력 (최대 6 자, 디폴트: IKARET)
OUT_SP_12@n 밸류에코 설정이 된 WD 안전 한계 온도 설정하기
OUT_SP_42@n 밸류에코 설정이 된 WD 안전 한계 속도 설정하기
OUT_SP_X n X=1;2;4;7; 최대 n 까지 목표값 설정하기
54;55;56
명령 구문
다음 사항은 명령어 설정 주의사항입니다.
• 명령은 일반적으로 컴슈터에서(마스터) 실험실 장치(
슬레이브)로 전송됩니다.
• 실험 장치의 응답은 컴퓨터의 요청 후에만 가능합니다.
• 명령 및 매개 변수뿐만 아니라 연속적인 매개 변수는
반드시 적어도 하나의 공백으로 구분해야합니다 (코드:
hex 0x20).
• 매개 변수와 데이터 및 모든 응답을 포함한 각 개별
명령은 CR LF와 함께 완료됩니다. (코드 : hex 0x0D 및 0x0A)
최대길이는 10 문자로 제한됩니다.
• 점은 부동 소수점 값에서 소수점 구분을 위해 사용됩니다
(코드: hex 0x2E).
위의 세부 사항들은 일반적으로 NAMUR의 권고 사항을
준수합니다 (NAMUR는 실험실 MSR 장치에서 아날로그
신호와 디지털 신호를 위한 전기 플러그인 커넥터의 설계를
권장합니다. 개정 1.1).
사용가능한 NAMUR 명령어 요약
사용되는 약어 :
X,y = 번호 매개 변수 (정수)
m = 변수 값, 정수
n = 변수 값, 부동소수점 숫자
X = 1 매질 온도 (외부 온도 센서)
X = 2 열판 온도
X = 3 열판 안전 온도
X = 4 속도
X = 5 점도 트렌드
X = 7 열 전달 매질 온도
X = 80 pH 값
X = 90 계량값
X = 54 몇 분 만에 오류 5 응답 시간 지속시간 (0 <= n <= 30)
X = 55 초 단위로 간헐 모드 주기 지속시간
( 10 <= n <= 600 )
X = 56 간헐 모드, 초 단위로 중단 지속시간
( 5 <= n <= 60 )
디 스 플 레
이 (추가)
