Menu

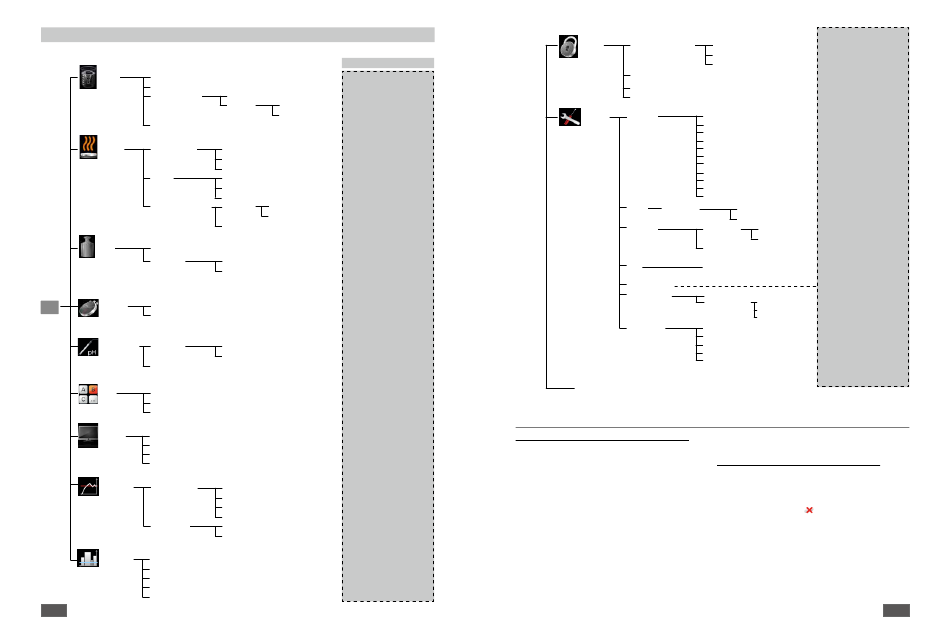

Structure du menu
Agiter
Mesure de tendance de coupe................................................................. -
Détachement du barreau aimanté ........................................................ -
Mode intermittent
Limite de vitesse................................................................................... 1700 rpm
Chauffer Type de régulation
Limites
Sonde de température
Peser Mesure ................................................................................................. -
Étalonnage
Minuteur Consigne......................................................................................... 00:00:00 [hh:mm:ss]
Menu
Affichage........................................................................................ -
Capteur de pH Étalonnage
Affichage.................................................................................................. -
Mode A.................................................................................................. A
B.................................................................................................. -
C.................................................................................................. -
Mesure de tendance de coupe................................................................. -
Affichage
Valeur pH ........................................................................................ -
Minuteur........................................................................................ -
GRAPHIQUE.................................................................................... -
GRAPHIQUE Affectation d'axe
Échelle d'axe
Programmes Programme 1.......................................................................................... -
Programme 2.................................................................................. -
Programme 3................................................................................. -
Programme 4................................................................................... -
Programme 5................................................................................... -
44
(aperçu)
Réglage d'usine
Fonctionnement / Arrêt............................... -
Intervalle Durée de fonctionnement. 00:00 [mm:ss]
Durée d'arrêt.............. 00:00 [mm:ss]
PID rapide (fPID).......................................... fPID
PID exact.................................................... -
Deux points (2 pt)...................................... -
Limite du milieu............................................ -
Limite support............................................. -
Valeurs limites............................................ -
Étalonnage Étalonnage sur 2 points ........ -
Étalonnage sur 3 points ...... -
Réinitialiser les valeurs d'étalonnage.............. -
Étalonnage sur 2 points.................................. 200...5000 g
Étalonnage sur 3 points................................. 200...5000 g
Étalonnage sur 2 points.................................. -
Étalonnage sur 3 points.................................. -
Température................................................. -
Vitesse......................................................... -
Couple........................................................ -
pH.............................................................. -
Automatique............................................... -
Manuel........................................................ -
Dépassement de temps
Sécurité
Mot de passe................................................................................ 000
Confirmation temp sécurité................................................................ -
Er5............................................................................................... 05:00
Réglages Langues
Unités Température
Affichage
Son
Réglages d'usine
Communication
Informations
Changer d'option de menu en tournant le Bouton poussoir rotatif (D) et valider en ap-
puyant dessus.
Menu (détails)
Agiter (Stirring)
Mesure de tendance de coupe (Torque trend measurement)
La mesure de la tendance de couple permet de déduire la courbe
de viscosité du milieu de réaction.
Les appareils ne conviennent pas pour la mesure de la viscosité
absolue. Seul le changement relatif du milieu en rapport à un
certain point de base défini par d'utilisateur est mesuré et affiché.
Une fois la vitesse de rotation du moteur et du barreau aimanté
se sont stabilisés dans le milieu sur la vitesse de rotation théorique
réglée, la mesure de la viscosité est démarrée à 100 %.
Suite, une augmentation de la tendance du couple mesuré est affichée
par les valeurs > 100 % et une réduction des valeurs < 100 %.
En appuyant la touche « Back » (F), la valeur peut être réinitialisée
à tout moment à 100 %.
Remarque:
La mesure de tendance du couple ne fonctionne que si la vitesse
de rotation est constante pendant toute la durée de la mesure.
Le mode d'intervalle ne peut pas être combiné avec la
mesure de tendance du couple !
La grandeur de réglage actuelle est enregistrée comme référence de
100 % ΔP et affichée sur l'affichage digital. La variation de la visco-
Consigne........................................... 00:30 [mm:ss]
Vitesse............................................. 100 rpm
Température.................................... -
English................................................. English
Deutsch............................................... -
Français................................................ -
Español................................................ -
Italiano................................................ -
日本語................................................ -
한국어................................................. -
中文.................................................... -
Portuguese.......................................... -
русский язык......................................... -
···
ºC...................................... ºC
ºF (indisponible au Japon)....... -
Arrière-plan Noir ......................... Noir
White .................... -
Infos mise à jour firmware
touches Bip ........................................... -
-
Bluetooth.............................................. -
Eurostar Control RS 232........................ -
USB............................ -
Minimum Speed.......... -
Agiter................................................... -
Chauffer ................................................ -
Sécurité ............................................... -
Logiciel ................................................. -
Infos mise à jour firmware............................ -
sité en % s'affiche. Selon l'augmentation ou la diminution de la vis-
cosité, elle est indiquée comme inférieure ou supérieure de 100 %.
Détachement du barreau aimanté (Stirring bar decoupling)
Quand une cassure du bâton agitateur est détectée, la fonction
d'agitation s'arrête brièvement pour trouver le bâton agitateur.
Ensuite, la vitesse est à nouveau augmentée à la dernière vitesse
de rotation de consigne. Une cassure du bâton agitateur détectée
est indiquée par le symbole ( au lieu du symbole 16). Si une
cassure du bâton agitateur se produit à nouveau dans les prochains
3 minutes sans avoir modifié la vitesse de rotation de consigne,
une fois le bâton agitateur est attrapé, la vitesse de rotation
est augmentée à une vitesse de rotation de cosigne réduite de
100 rpm. En cas d'une quatrième cassure du bâton agitateur – à
une durée d'agitation normale inférieure à 3 minutes – le message
d'erreur ER 41 s'affiche. La vitesse de rotation est réduite à 200 rpm
et le chauffage est désactivé.
Dans ce cas, les conditions d'essai doivent être nouvellement
sélectionnées.
