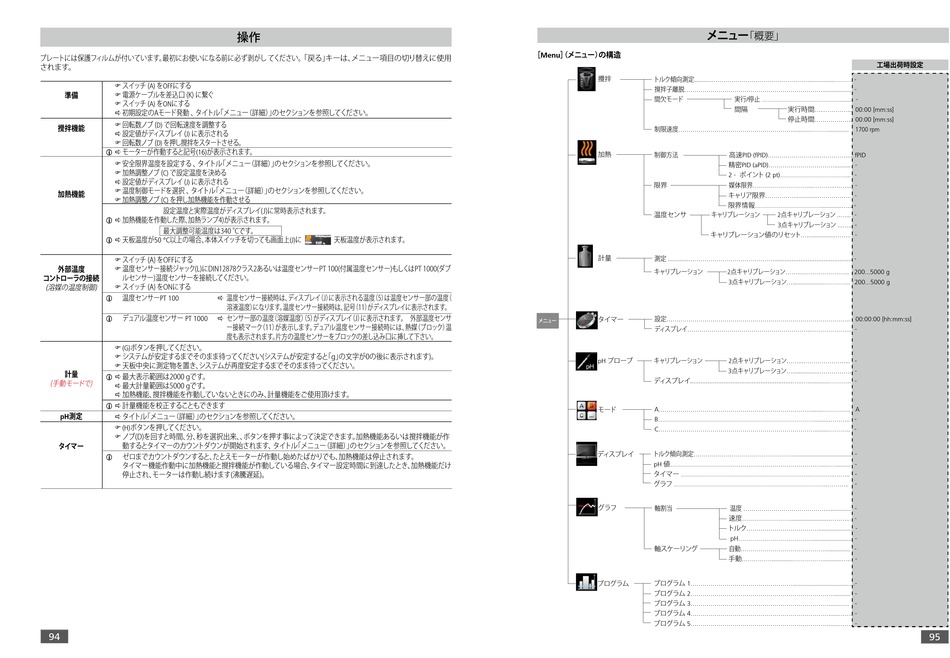

IKA RET control-visc Betriebsanleitung Seite 48

プレートには保護フィルムが付いています。 最初にお使いになる前に必ず剥がし てください。 「戻る」 キーは、 メニュー項目の切り替えに使用
されます。
F ス イッチ (A) をOFFにする
準備 F 電 源ケーブルを差込口 (K) に繋ぐ
F ス イッチ (A) をONにする
a 初 期設定のAモード発動 、 タイトル 「メニュー （詳細） 」 のセクションを参照してください。
F 回 転数ノブ (D) で回転速度を調整する
攪拌機能
a 設 定値がディスプレイ (J) に表示される
F 回 転数ノブ (D) を押し撹拌をスタートさせる。
i a モ ーターが作動すると記号(16)が表示されます。
F 安 全限界温度を設定する 、 タイトル 「メニュー （詳細） 」 のセクションを参照してください。
F 加 熱調整ノブ (C) で設定温度を決める
a 設 定値がディスプレイ (J) に表示される
F 温 度制御モードを選択 、 タイトル 「メニュー （詳細） 」 のセクションを参照してください。
加熱機能
F 加 熱調整ノブ (C) を押し加熱機能を作動させる
設定温度と実際温度がディスプレイ(J)に常時表示されます。
i a 加 熱機能を作動した際、 加熱ランプ4)が表示されます。
最大調整可能温度は340 ° Cです。
i a 天 板温度が50 °C以上の場合、 本体スイッチを切っても画面上(J)に
F ス イッチ (A) をOFFにする
F 温 度センサー接続ジャック(L)にDIN12878クラス2あるいは温度センサーPT 100(付属温度センサー)もしくはPT 1000(ダブ
外部温度
コントローラの接続 ルセンサー)温度センサーを接続してください。
(溶媒の温度制御) F ス イッチ (A) をONにする
温度センサーPT 100 a 温 度センサー接続時は、 ディスプレイ （J） に表示される温度 （5） は温度センサー部の温度 （
i
溶液温度） になります。 温度センサー接続時は、 記号 （11） がディスプレイに表示されます。
i デュアル温度センサー PT 1000 a センサー部の温度 （溶媒温度） （ 5） がディスプレイ （J） に表示されます。 外部温度センサ
ー接続マーク （11） が表示します。 デュアル温度センサー接続時には、 熱媒 （ブロック） 温
度も表示されます。 片方の温度センサーをブロックの差し込み口に挿して下さい。
F (G)ボタンを押してください。
F システムが安定するまでそのまま待ってください(システムが安定すると 「g」 の文字が0の後に表示されます)。
F 天板中央に測定物を置き、 システムが再度安定するまでそのまま待ってください。
計量
(手動モードで) i a 最大表示範囲は2000 gです。
a 最大計量範囲は5000 gです。
a 加熱機能、 撹拌機能を作動していないときにのみ、 計量機能をご使用頂けます。
i a 計量機能を校正することもできます
pH測定 a タイトル 「メニュー （詳細） 」 のセクションを参照してください。
F (H)ボタンを押してください。
F ノブ(D)を回すと時間、 分、 秒を選択出来、 、 ボタンを押す事によって決定できます。 加熱機能あるいは撹拌機能が作
タイマー 動するとタイマーのカウントダウンが開始されます、 タイトル 「メニュー （詳細） 」 のセクションを参照してください。
i ゼロまでカウントダウンすると、 たとえモーターが作動し始めたばかりでも、 加熱機能は停止されます。
タイマー機能作動中に加熱機能と撹拌機能が作動している場合、 タイマー設定時間に到達したとき、 加熱機能だけ
停止され、 モーターは作動し続けます(沸騰遅延)。
94
操作
天板温度が表示されます。
メニュー
［Menu］ （ メニュー） の構造
攪拌 トルク傾向測定..................................................................................... -
撹拌子離脱....................................................................................... -
間欠モード
制限速度.......................................................................................... 1700 rpm
加熱
制御方法
限界
温度センサ キャリブレーション
キャリブレーション値のリセッ ト............................. -
計量 測定 .................................................................................................... -
キャリブレーション
タイマー 設定............................................................................................ 00:00:00 [hh:mm:ss]
メニュー
ディスプレイ................................................................................... -
pH プローブ キャリブレーション
ディスプレイ........................................................................................... -
モード A.................................................................................................. A
B.................................................................................................. -
C.................................................................................................. -
ディスプレイ トルク傾向測定...................................................................................... -
pH 値............................................................................................. -
タイマー ..................................................................................... -
グラフ ........................................................................................ -
グラフ 軸割当
軸スケーリング
プログラム プログラム 1.......................................................................................... -
プログラム 2.................................................................................. -
プログラム 3................................................................................. -
プログラム 4................................................................................... -
プログラム 5................................................................................... -
「概要」
工場出荷時設定
実行/停止 ............................................... -
間隔 実行時間.................... 00:00 [mm:ss]
停止時間................... 00:00 [mm:ss]
高速PID (fPID)........................................... fPID
精密PID (aPID)........................................... -
2 - ポイント (2 pt).................................... -
媒体限界................................................... -
キャリア限界.............................................. -
限界情報.................................................... -
2点キャリブレーション ........ -
3点キャリブレーション ......... -
2点キャリブレーション................................. 200...5000 g
3点キャリブレーション.................................... 200...5000 g
2点キャリブレーション................................. -
3点キャリブレーション..................................... -
温度 ......................................................... -
速度........................................................... -
トルク......................................................... -
pH.............................................................. -
自動.......................................................... -
手動............................................................ -
