OUT_WD1@m Mode chien de garde 1 : Si l'événement WD1 se produit, les fonctions chauffage
et d'agitation se désactivent et ER 2 s'affiche. Mettez le temps du chien de garde
sur m (20 à 1 500) secondes, avec l'écho du temps du chien de garde. Cette ins-
truction déclenche la fonction Chien de garde et doit toujours être envoyée dans
le délai défini pour le chien de garde.
OUT_WD2@m Chien de garde, mode 2 : Si l'événement WD2 se produit, la valeur de consigne
de vitesse prend la valeur de consigne de vitesse de sécurité WD et la température
de consigne prend la valeur de la température de sécurité WD. L'avertissement
WD s'affiche. L'incident WD2 peut être réinitialisé avec OUT_WD2@0. La fonc-
tion Chien de garde est alors interrompue. Mettez le temps du chien de garde sur
m (20 à 1 500) secondes, avec l'écho du temps du chien de garde. Cette instruc-
tion déclenche la fonction Chien de garde et doit toujours être envoyée dans le
délai défini pour le chien de garde.
RESET Arrêt du fonctionnement de l'appareil.
START_X X=1 ; 2 ; 4 ; 5 ; 7 Activer la fonction (remote) de l'appareil
X=80; 90
STOP_X X=1 ; 2 ; 4 ; 5 ; 7 X=80; Arrêt la fonction (remote) de l'appareil La variable établie avec OUT_SP_X est
90 conservée.
STATUS_90 Répond avec le statut de la balance.
Définition des bits de statut de la balance :
Bit 0 balance stable (1 : oui ; 0 : non)
Bit 3 tarage balance terminé (1 : oui ; 0 : non)
Bit 4 balance activée (1 : oui ; 0 : non)
Bit 9 surcharge balance (1 : oui ; 0 : non)
Bit 10 balance sous tension (1 : oui ; 0 : non)
Fonctions de « Chien de garde », contrôle du flux de données
série
Si, après l'activation de cette fonction (voir commandes Namur),
au cours de la période de surveillance définie (« Temps de chien de
garde ») aucune retransmission de cette commande n'a lieu depuis
le PC, les fonctions de chauffage et d'agitation selon la mode de
« chien de garde » défini sont désactivées ou encore reprennent les
valeurs de consigne définies précédemment.
L'interruption de la transmission peut venir par exemple d'une
défaillance du système d'exploitation, d'une panne de courant sur
le PC, ou de l'interruption du câble de raccordement au RET.
« Chien de garde » – mode 1
Si une interruption de la communication des données a lieu (plus
longue que le temps de chien de garde prédéfini), alors les fonctions
chauffage et agitation seront désactivées et ER2 s'affiche.
« Chien de garde » – mode 2
Si une interruption de la communication des données a lieu (plus
longue que le temps de chien de garde prédéfini), alors la valeur
de consigne de la vitesse de rotation prend la valeur de sécurité
prévue et la valeur de la température de consigne prend également
la valeur de sécurité prévue. L'avertissement WD s'affiche.
Accessoires
Voir les accessoires sur le site www.ika.com.
52
Remote
Remote
Connectivité entre le contrôle RET et les appareils externes
Pour la connexion entre le contrôle RET et les appareils externes les
adaptateurs et câbles d'adaptation IKA suivants sont disponibles.

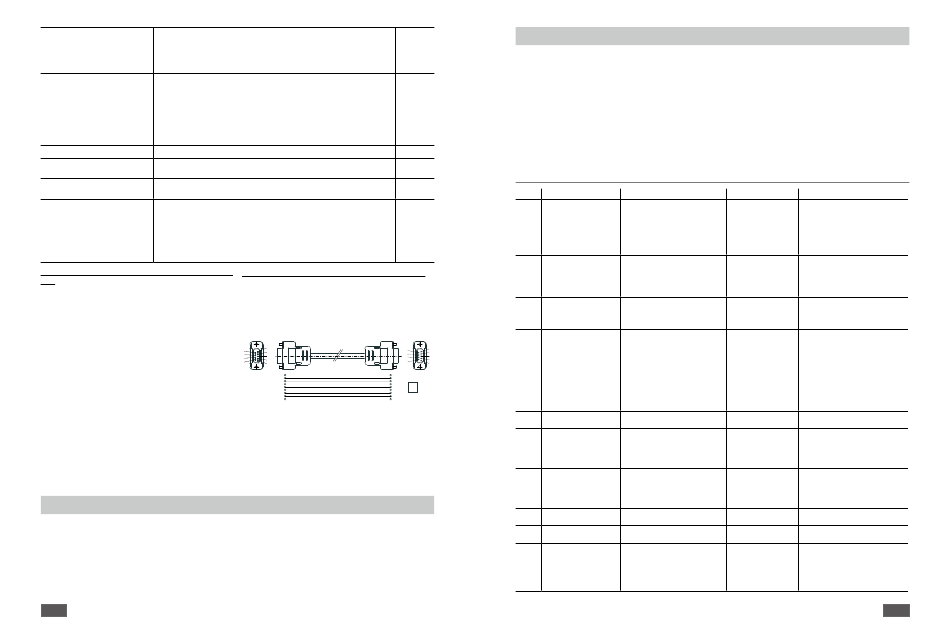

Câble PC 1.1
Le câble PC 1.1 est nécessaire pour connecter la douille à 9 broches
à l'ordinateur.
1
6 9
2
8
7
3
8 7
4
6
9
5
1 1
RxD 2 2 RxD
TxD 3 3 TxD
4 4
PC
GND 5 5 GND
6 6
RTS 7 7 RTS
CTS 8 8 CTS
9 9
L'appareil indique un défaut à l'aide d'un numéro d'erreur « Er X »
(voir tableau des erreurs) dans l'affichage.
Le chauffage est coupé en permanence (exception : WD - voir Ta-
bleau).
La fonction d'agitation continue en présence de défauts dans le
circuit de chauffage avec la vitesse réglée avant l'apparition du
défaut (exception: WD - voir Tableau).
Pour réinitialiser une faute, l'appareil doit être mis hors tension
à l'aide de l'interrupteur principal pendant quelques secondes
– éventuellement la période de mise hors circuit doit être suffi-
samment longue pour permettre l'égalisation des températures
Tableau des messages d'erreur et des dépannages
Erreur Description
Er 2 Dans la commande à di-
stance (PC), en activant la
fonction de chien de garde
en mode 1, aucune commu-
nication n'a lieu entre le PC
et le contrôle RET
Er 3 Température interne de
l'appareil de plus de 80 °C.
Er 4 Différence entre la valeur
nominale et la valeur effecti-
ve de la vitesse supérieure à
300 rpm
Er 5 Aucune augmentation de la
température sur la sonde en
présence d'une différence de
5
4
température résiduelle (tem-
3
2
porisation sélectionnée dans
1
le menu)
Er 6 Interruption du circuit de
sécurité
Er 13 SAFE TEMP P circuit de sécu-
rité réglable défectueux
Er 14 Court-circuit de la sonde de
température 1
Er 21 Erreur lors du test de sécurité
des plaques chauffantes
Er 22 Erreur lors du test de sécurité
des plaques chauffantes
Er 24 La température des plaques
de chauffage a dépassé SAFE
TEMP (plaque chauffante)
Défauts
(l'indicateur de chaleur résiduelle peut ne plus être actif, voir Indi-
cateur de chaleur résiduelle).
Le test du circuit de sécurité a toujours lieu dans les 20 secondes
après avoir allumé l'appareil, après cet essai, les autres fonctions de
surveillance sont activées.
S'il n'est pas possible d'éliminer les erreurs directement, vous
devez effectuer une réinitialisation (RESET) (voir le menu « Ré-
glages ») ! Si ceci ne permet toujours pas d'éliminer les dé-
fauts, l'appareil doit être vérifié par un service d'assistance
technique.
Causes Effet Solutions
• Le PC n'envoie aucune donnée pen- Chauffage éteint • Modification du temps du chien de
dant le délai défini pour le chien de Moteur coupé
garde • Pendant le délai défini pour le chien
• Interruption du câble de raccorde-
ment au PC
• Vérifiez le conducteur de raccordement
• Accumulation de chaleur entre la Chauffage éteint • Éteignez l'appareil et laissez-le refroi-
plaque chauffante et le logement
• Température ambiante admissible • Modification de l'essai de construction
dépassée • Respecter la température d'environne-
• Moteur bloqué ou surchargé Chauffage éteint • Réduction du couple de charge par
Moteur coupé
• Réduction de la vitesse de consigne
• Sonde non en contact avec le milieu Chauffage éteint • Plonger la sonde dans le milieu
• Volume du milieu à tempérer excessif • Réduire le volume du milieu
• La conductivité thermique du milieu à • Utiliser une huile de transmission de
tempérer est trop petite
• La conductivité thermique du réser-
voir est trop petite • Remplacer le bocal en verre par un pot
• En cas de chauffage indirect la
résistance totale de transmission de • Augmentez le temps de «Time-
la chaleur est trop grande out»
• Câble de raccordement défectueux Chauffage éteint • Remplacer le câble
• Différence entre valeurs nominales et Chauffage éteint • Après avoir réglé SAFE TEMP à une
réelles du circuit de sécurité réglable
pour le suivi de la température mini-
male
• Court circuit sur la fiche de la sonde Chauffage éteint • Vérifier la fiche
de température • Remplacer la sonde de température
• Court-circuiter sur le conducteur de
raccordement ou le capteur de la
sonde de température
• Le relais de sécurité ne s'ouvre pas Chauffage éteint • Éteignez l'appareil et laissez-le refroi-
• S_CHECK ne peut générer aucune Chauffage éteint • Éteignez l'appareil et laissez-le refroi-
haute H_S_TEMP
• La valeur SAFE TEMP H (Sonde) a été Chauffage éteint • Laissez refroidir la plaque
réglée plus bas que la température • Placer SAFE TEMP H (plaque chauf-
actuelle de la plaque chauffante
• Interruption des plaques de chauf-
fage du capteur de température de
réglage
garde
de garde envoyez des données (OUT_
WDx@m) du PC
et la fiche
dir, puis remettez-le en fonction
ment maximale admise
exemple plus petits bâtonnets magné-
tiques
chaleur ayant une meilleure conductivi-
té thermique
en métal
autre valeur, si le problème est résolu,
vous pouvez repartir de nouveau avec
la valeur souhaitée précédemment
définie
dir, puis remettez-le en fonction
dir, puis remettez-le en fonction
fante) à une température plus haute
