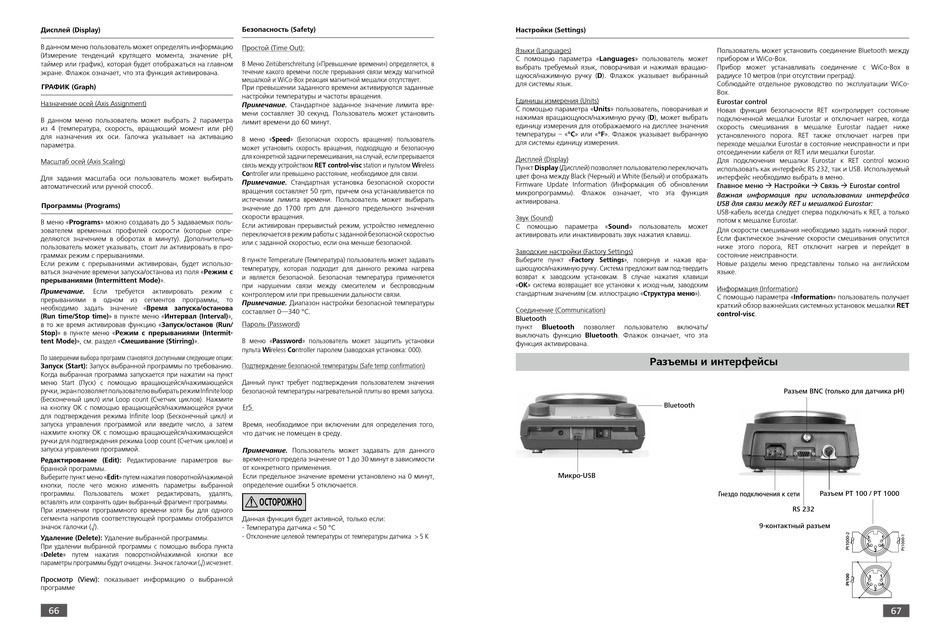

Дисплей (Display)
В данном меню пользователь может определять информацию
(Измерение тенденций крутящего момента, значение pH,
таймер или график), которая будет отображаться на главном
экране. Флажок означает, что эта функция активирована.
ГРАФИК (Graph)
Назначение осей (Axis Assignment)
В данном меню пользователь может выбрать 2 параметра
из 4 (температура, скорость, вращающий момент или pH)
для назначения их оси. Галочка указывает на активацию
параметра.
Масштаб осей (Axis Scaling)
Для задания масштаба оси пользователь может выбирать
автоматический или ручной способ.
Программы (Programs)
В меню «Programs» можно создавать до 5 задаваемых поль-
зователем временных профилей скорости (которые опре-
деляются значением в оборотах в минуту). Дополнительно
пользователь может указывать, стоит ли активировать в про-
граммах режим с прерываниями.
Если режим с прерываниями активирован, будет использо-
ваться значение времени запуска/останова из поля «Режим с
прерываниями (Intermittent Mode)».
Примечание. Если требуется активировать режим
прерываниями в одном из сегментов программы, то
необходимо задать значение «Время запуска/останова
(Run time/Stop time)» в пункте меню «Интервал (Interval)»,
в то же время активировав функцию «Запуск/останов (Run/
Stop)» в пункте меню «Режим с прерываниями (Intermit-
tent Mode)», см. раздел «Смешивание (Stirring)».
По завершении выбора программ становятся доступными следующие опции:
Запуск (Start): Запуск выбранной программы по требованию.
Когда выбранная программа запускается при нажатии на пункт
меню Start (Пуск) с помощью вращающейся/нажимающейся
ручки, экран позволяет пользователю выбирать режим Infinite loop
(Бесконечный цикл) или Loop count (Счетчик циклов). Нажмите
на кнопку OK с помощью вращающейся/нажимающейся ручки
для подтверждения режима Infinite loop (Бесконечный цикл) и
запуска управления программой или введите число, а затем
нажмите кнопку OK с помощью вращающейся/нажимающейся
ручки для подтверждения режима Loop count (Счетчик циклов) и
запуска управления программой.
Редактирование (Edit): Редактирование параметров вы-
бранной программы.
Выберите пункт меню «Edit» путем нажатия поворотной/нажимной
кнопки, после чего можно изменять параметры выбранной
программы. Пользователь может редактировать, удалять,
вставлять или сохранять один выбранный фрагмент программы.
При изменении программного времени хотя бы для одного
сегмента напротив соответствующей программы отобразится
значок галочки (√).
Удаление (Delete): Удаление выбранной программы.
При удалении выбранной программы с помощью выбора пункта
«Delete» путем нажатия поворотной/нажимной кнопки все
параметры программы будут очищены. Значок галочки (√) исчезнет.
Просмотр (View): показывает информацию о выбранной
программе
66
Безопасность (Safety)
Простой (Time Out):
В Меню Zeitüberschreitung («Превышение времени») определяется, в
течение какого времени после прерывания связи между магнитной
мешалкой и WiCo-Box реакция магнитной мешалки отсутствует.
При превышении заданного времени активируются заданные
настройки температуры и частоты вращения.
Примечание. Стандартное заданное значение лимита вре-
мени составляет 30 секунд. Пользователь может установить
лимит времени до 60 минут.
В меню «Speed» (Безопасная скорость вращения) пользователь
может установить скорость вращения, подходящую и безопасную
для конкретной задачи перемешивания, на случай, если прерывается
связь между устройством RET control-visc station и пультом Wireless
Controller или превышено расстояние, необходимое для связи.
Примечание. Стандартная установка безопасной скорости
вращения составляет 50 rpm, причем она устанавливается по
истечении лимита времени. Пользователь может выбирать
значение до 1700 rpm для данного предельного значения
скорости вращения.
Если активирован прерывистый режим, устройство немедленно
переключается в режим работы с заданной безопасной скоростью
или с заданной скоростью, если она меньше безопасной.
В пункте Temperature (Температура) пользователь может задавать
температуру, которая подходит для данного режима нагрева
и является безопасной. Безопасная температура применяется
при нарушении связи между смесителем и беспроводным
с
контроллером или при превышении дальности связи.
Примечание. Диапазон настройки безопасной температуры
составляет 0—340 °C.
Пароль (Password)
В меню «Password» пользователь может защитить установки
пульта Wireless Controller паролем (заводская установка: 000).
Подтверждение безопасной температуры (Safe temp confirmation)
Данный пункт требует подтверждения пользователем значения
безопасной температуры нагревательной плиты во время запуска.
Er5
Время, необходимое при включении для определения того,
что датчик не помещен в среду.
Примечание. Пользователь может задавать для данного
временного предела значение от 1 до 30 минут в зависимости
от конкретного применения.
Если предельное значение времени установлено на 0 минут,
определение ошибки 5 отключается.
ОСТОРОЖНО
Данная функция будет активной, только если:
- Температура датчика < 50 °C
- Отклонение целевой температуры от температуры датчика > 5 K
Настройки (Settings)
Языки (Languages)
С помощью параметра «Languages» пользователь может
выбрать требуемый язык, поворачивая и нажимая вращаю-
щуюся/нажимную ручку (D). Флажок указывает выбранный
для системы язык.
Единицы измерения (Units)
С помощью параметра «Units» пользователь, поворачивая и
нажимая вращающуюся/нажимную ручку (D), может выбрать
единицу измерения для отображаемого на дисплее значения
температуры – «°C» или «°F». Флажок указывает выбранную
для системы единицу измерения.
Дисплей (Display)
Пункт Display (Дисплей) позволяет пользователю переключать
цвет фона между Black (Черный) и White (Белый) и отображать
Firmware Update Information (Информация об обновлении
микропрограммы). Флажок означает, что эта функция
активирована.
Звук (Sound)
С помощью параметра «Sound» пользователь может
активировать или инактивировать звук нажатия клавиш.
Заводские настройки (Factory Settings)
Выберите пункт «Factory Settings», повернув и нажав вра-
щающуюся/нажимную ручку. Система предложит вам под-твердить
возврат к заводским установкам. В случае нажатия клавиши
«OK» система возвращает все установки к исход-ным, заводским
стандартным значениям (см. иллюстрацию «Структура меню»).
Соединение (Communication)
Bluetooth
пункт Bluetooth позволяет пользователю включать/
выключать функцию Bluetooth. Флажок означает, что эта
функция активирована.
Разъемы и интерфейсы
Bluetooth
Микро-USB
Пользователь может установить соединение Bluetooth между
прибором и WiCo-Box.
Прибор может устанавливать соединение с WiCo-Box в
радиусе 10 метров (при отсутствии преград).
Соблюдайте отдельное руководство по эксплуатации WiCo-
Box.
Eurostar control
Новая функция безопасности RET контролирует состояние
подключенной мешалки Eurostar и отключает нагрев, когда
скорость смешивания в мешалке Eurostar падает ниже
установленного порога. RET также отключает нагрев при
переходе мешалки Eurostar в состояние неисправности и при
отсоединении кабеля от RET или мешалки Eurostar.
Для подключения мешалки Eurostar к RET control можно
использовать как интерфейс RS 232, так и USB. Используемый
интерфейс необходимо выбрать в меню.
Главное меню  Настройки  Связь  Eurostar control
Важная информация при использовании интерфейса
USB для связи между RET и мешалкой Eurostar:
USB-кабель всегда следует сперва подключать к RET, а только
потом к мешалке Eurostar.
Для скорости смешивания необходимо задать нижний порог.
Если фактическое значение скорости смешивания опустится
ниже этого порога, RET отключит нагрев и перейдет в
состояние неисправности.
Новые разделы меню представлены только на английском
языке.
Информация (Information)
С помощью параметра «Information» пользователь получает
краткий обзор важнейших системных установок мешалки RET
control-visc.
Разъем BNC (только для датчика рН)
Гнездо подключения к сети Разъем PT 100 / PT 1000
RS 232
9-контактный разъем
1
3
5 4
2
1
3
5 4
2
