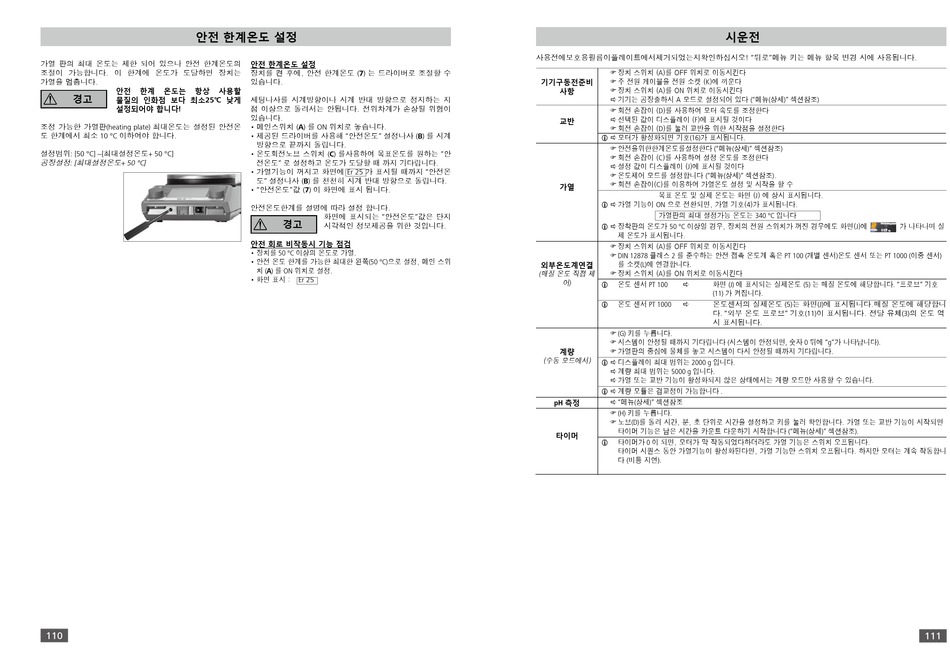

IKA RET control-visc Betriebsanleitung Seite 56

안전 한계온도 설정
가열 판의 최대 온도는 제한 되어 있으나 안전 한계온도의
조절이 가능합니다. 이 한계에 온도가 도달하면 장치는
가열을 멈춥니다.
안전 한계 온도는 항상 사용할
경고
물질의 인화점 보다 최소25℃ 낮게
설정되어야 합니다!
조정 가능한 가열판(heating plate) 최대온도는 설정된 안전온
도 한계에서 최소 10 °C 이하여야 합니다.
설정범위: [50 °C] ~[최대설정온도+ 50 °C]
공장설정 : [ 최대설정온도 + 50 °C]
110
안전 한계온도 설정
장치를 켠 후에, 안전 한계온도 (7) 는 드라이버로 조절할 수
있습니다.
세팅나사를 시계방향이나 시계 반대 방향으로 정지하는 지
점 이상으로 돌려서는 안됩니다. 전위차계가 손상될 위험이
있습니다.
• 메인스위치 (A) 를 ON 위치로 놓습니다.
• 제공된 드라이버를 사용해 "안전온도" 설정나사 (B) 를 시계
방향으로 끝까지 돌립니다.
• 온도회전노브 스위치 (C) 를사용하여 목표온도를 원하는 "안
전온도" 로 설정하고 온도가 도달할 때 까지 기다립니다.
• 가열기능이 꺼지고 화면에 Er 25 가 표시될 때까지 "안전온
도" 설정나사 (B) 를 천천히 시계 반대 방향으로 돌립니다.
• "안전온도"값 (7) 이 화면에 표시 됩니다.
안전온도한계를 설명에 따라 설정 합니다.
화면에 표시되는 "안전온도"값은 단지
경고
시각적인 정보제공을 위한 것입니다.
안전 회로 비작동시 기능 점검
• 장치를 50 °C 이상의 온도로 가열.
• 안전 온도 한계를 가능한 최대한 왼쪽(50 °C)으로 설정, 메인 스위
치 (A) 를 ON 위치로 설정.
• 화면 표시： Er 25
사용전에보호용필름이플레이트에서제거되었는지확인하십시오! "뒤로"메뉴 키는 메뉴 항목 변경 시에 사용됩니다.
F 장 치 스위치 (A)를 OFF 위치로 이동시킨다
기기구동전준비 F 주 전원 케이블을 전원 소켓 (K)에 끼운다
사항 F 장 치 스위치 (A)를 ON 위치로 이동시킨다
a 기 기는 공장출하시 A 모드로 설정되어 있다 ("메뉴(상세)" 섹션참조)
F 회 전 손잡이 (D)를 사용하여 모터 속도를 조정한다
a 선 택된 값이 디스플레이 (F)에 표시될 것이다
교반
F 회 전 손잡이 (D)를 눌러 교반을 위한 시작점을 설정한다
i a 모 터가 활성화되면 기호(16)가 표시됩니다.
F 안 전을위한한계온도를설정한다 ("메뉴(상세)" 섹션참조)
F 회 전 손잡이 (C)를 사용하여 설정 온도를 조정한다
a 설 정 값이 디스플레이 (J)에 표시될 것이다
F 온 도제어 모드를 설정합니다 ("메뉴(상세)" 섹션참조).
F 회 전 손잡이(C)를 이용하여 가열온도 설정 및 시작을 할 수
가열
목표 온도 및 실제 온도는 화면 (J) 에 상시 표시됩니다.
i a 가 열 기능이 ON 으로 전환되면, 가열 기호(4)가 표시됩니다.
가열판의 최대 설정가능 온도는 340 °C 입니다
i a 장 착판의 온도가 50 °C 이상일 경우, 장치의 전원 스위치가 꺼진 경우에도 화면(J)에
제 온도가 표시됩니다.
F 장 치 스위치 (A)를 OFF 위치로 이동시킨다
F D IN 12878 클래스 2 를 준수하는 안전 접촉 온도계 혹은 PT 100 (개별 센서)온도 센서 또는 PT 1000 (이중 센서)
외부온도계연결 를 소켓(L)에 연결합니다.
( 매질 온도 직접 제 F 장 치 스위치 (A)를 ON 위치로 이동시킨다
어 )
온도 센서 PT 100 a 화 면 (J) 에 표시되는 실제온도 (5) 는 매질 온도에 해당합니다. "프로브" 기호
i
(11) 가 켜집니다.
i 온도 센서 PT 1000 a 온 도센서의 실제온도 (5)는 화면(J)에 표시됩니다.매질 온도에 해당합니
다. "외부 온도 프로브" 기호(11)이 표시됩니다. 전달 유체(3)의 온도 역
시 표시됩니다.
F (G) 키를 누릅니다.
F 시스템이 안정될 때까지 기다립니다 (시스템이 안정되면, 숫자 0 뒤에 "g"가 나타납니다).
계량 F 가열판의 중심에 물체를 놓고 시스템이 다시 안정될 때까지 기다립니다.
(수동 모드에서)
i a 디스플레이 최대 범위는 2000 g 입니다.
a 계량 최대 범위는 5000 g 입니다.
a 가열 또는 교반 기능이 활성화되지 않은 상태에서는 계량 모드만 사용할 수 있습니다.
i a 계량 모듈은 검교정이 가능합니다 .
pH 측정 a "메뉴(상세)" 섹션참조
F (H) 키를 누릅니다.
F 노 브(D)를 돌려 시간, 분, 초 단위로 시간을 설정하고 키를 눌러 확인합니다. 가열 또는 교반 기능이 시작되면
타이머 기능은 남은 시간을 카운트 다운하기 시작합니다 ("메뉴(상세)" 섹션참조).
타이머
i 타이머가 0 이 되면, 모터가 막 작동되었다하더라도 가열 기능은 스위치 오프됩니다.
타이머 시퀀스 동안 가열기능이 활성화된다면, 가열 기능만 스위치 오프됩니다. 하지만 모터는 계속 작동합니
다 (비등 지연).
시운전
가 나타나며 실
111
