9. ZUBEHÖR (FACHPERSONAL)
Warnhinweis:
Die Installation und Bedienung des Zubehörs darf
nur von qualifiziertem Fachpersonal durchgeführt
werden, sonst kann es zu Verletzungen oder
Beschädigungen kommen.
Verletzungsgefahr:
Vor der Installation des Zubehörs das
Wohnraumlüftungsgerät AC200 allpolig vom
Stromnetz trennen, sonst kann es zu Verletzungen
kommen.
9.1.

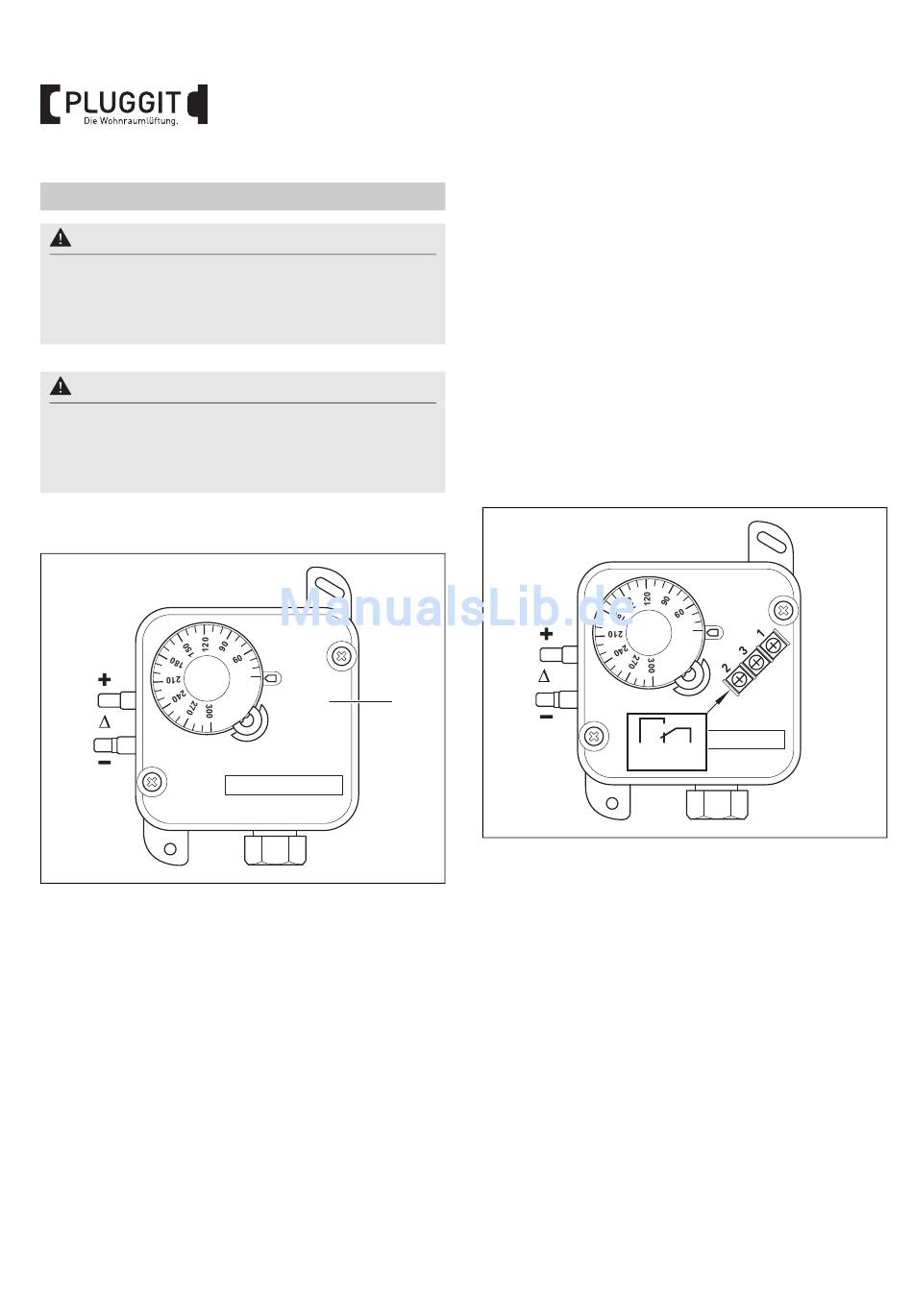

DIFFERENZDRUCKSCHALTER ACDS200

p
3 Differenzdruckschalter ACDS200
9.1.1. Bestimmungsgemäße Verwendung
Der Differenzdruckschalter ACDS200 dient zum Ein-, Aus
oder Umschalten eines Stromkreises in Abhängigkeit von
sich ändernden Druck-Ist-Werten und Druck-Soll-Werten.
Der Differenzdruckschalter ACDS200 kann als Über-,
Unter- oder Differenzdruckschalter eingesetzt werden.
Der Druck-Soll-Wert wird an einem Einstellrad mit Skala
ohne Verwendung eines Manometers eingestellt.
26
BIA Wohnraumlüftungsgerät Avent C200
30
3
M+P-26A-1645
9.1.2. Nicht bestimmungsgemäße Verwendung
Andere Verwendungen des Differenzdruckschalters
ACDS200, als sie unter „Bestimmungsgemäße Verwen-
dung" beschrieben sind, sind unzulässig.
Der Differenzdruckschalter ACDS200 darf nicht in der Nähe
von Wärmequellen oder anderen Wärmestrom eingesetzt
werden. Eine direkte Sonnen- oder Wärmeeinstrahlung ist
zu vermeiden.
9.1.3.

Installation

Detaillierte Informationen zur Installation entnehmen Sie
der beiliegenden Anleitung des Differenzdruck-
schalters ACDS200.
9.1.4.

Funktion

p
2
NO
Kontakt 1-2 öffnet bei Druck-/Differenzdruckanstieg auf
den eingestellten Wert.
Kontakt 1-3 schließt bei Druck-/Differenzdruckabfall und
kann als Signalkontakt verwendet werden.
Der Differenzdruckschalter ACDS200 muss auf 30 PA ein-
gestellt werden.
30
3 1
NC COM
M+P-26A-1646
