6.2. MONTAGEROHR EINBAUEN
Hinweis:
Bei dem Einsatz einer Sonderlösung be-
achten Sie bitte die beiliegenden Montage-
hinweise.
Messen Sie die vorhandene Wandstärke. Falls die
Putzarbeiten noch nicht abgeschlossen sind,
kürzen Sie das Montagerohr (1) mit einem Über-
stand entsprechend der späteren Putzdicke.
Trennen Sie das Montagerohr (1) mit einer
Stichsäge auf das erforderliche Maß, sodass das
es sowohl außen als auch innen bündig ab-
schließt.
Fügen Sie raumseitig einen ca. 10 mm breiten
und 30 mm tiefen Schlitz in das Montagerohr (1)
ein, um später das Datenkabel zur Lüfter-Ein-
heit führen zu können.
Bei der Verwendung von Kabel mit größerem
Durchmesser ist die Größe des Schlitzes ent-
sprechend zu vergrößern.

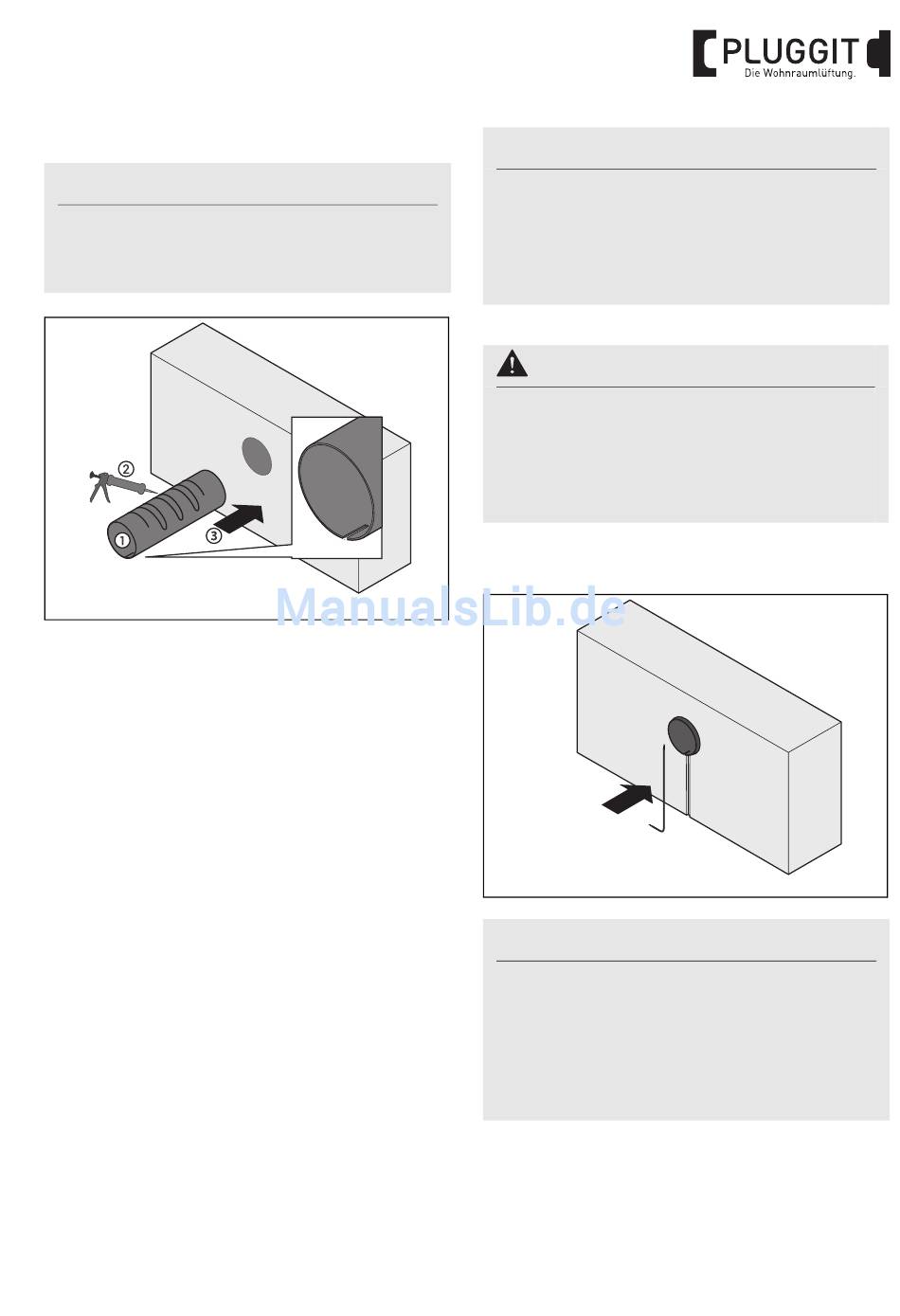

Tragen Sie den Montagekleber (2) wie in der
Darstellung gezeigt auf die Außenseite des Mon-
tagerohrs (1) auf und schieben Sie es in die
Kernbohrung (3).
Beachten Sie die Trocknungszeit des verwen-
deten Montageklebers (2) und fahren Sie danach
mit dem nächsten Schritt fort.
Hinweis:
Bei der Verwendung einer Außenhaube aus
Metall darf das Montagerohr (1) nicht bündig
mit der Außenwand abschließen.
Das Montagerohr (1) muss ca. 5 mm heraus-
ragen.
Verschließen Sie das Montagerohr (1) bei
weiteren Bauarbeiten im Gebäude mit den
beiliegenden Putzdeckeln und nehmen Sie
das System erst nach Abschluss der Bauar-
beiten in Betrieb.
6.3. LEITUNGEN VERLEGEN
M+P-26A-1600
Hinweis:
Die Kabellänge der Leitung im Montagerohr
ist abhängig von den baulichen Gegeben-
heiten zu wählen. Beachten Sie, dass die
Lüfter-Einheit leicht anzuschließen sein
muss und das Kabel den Luftstrom nicht un-
nötig blockiert.
Warnhinweis:
BIA iconVent 160
M+P-26A-1601
