Icom IC-7300 Basis Bedienungsanleitung Seite 80

1

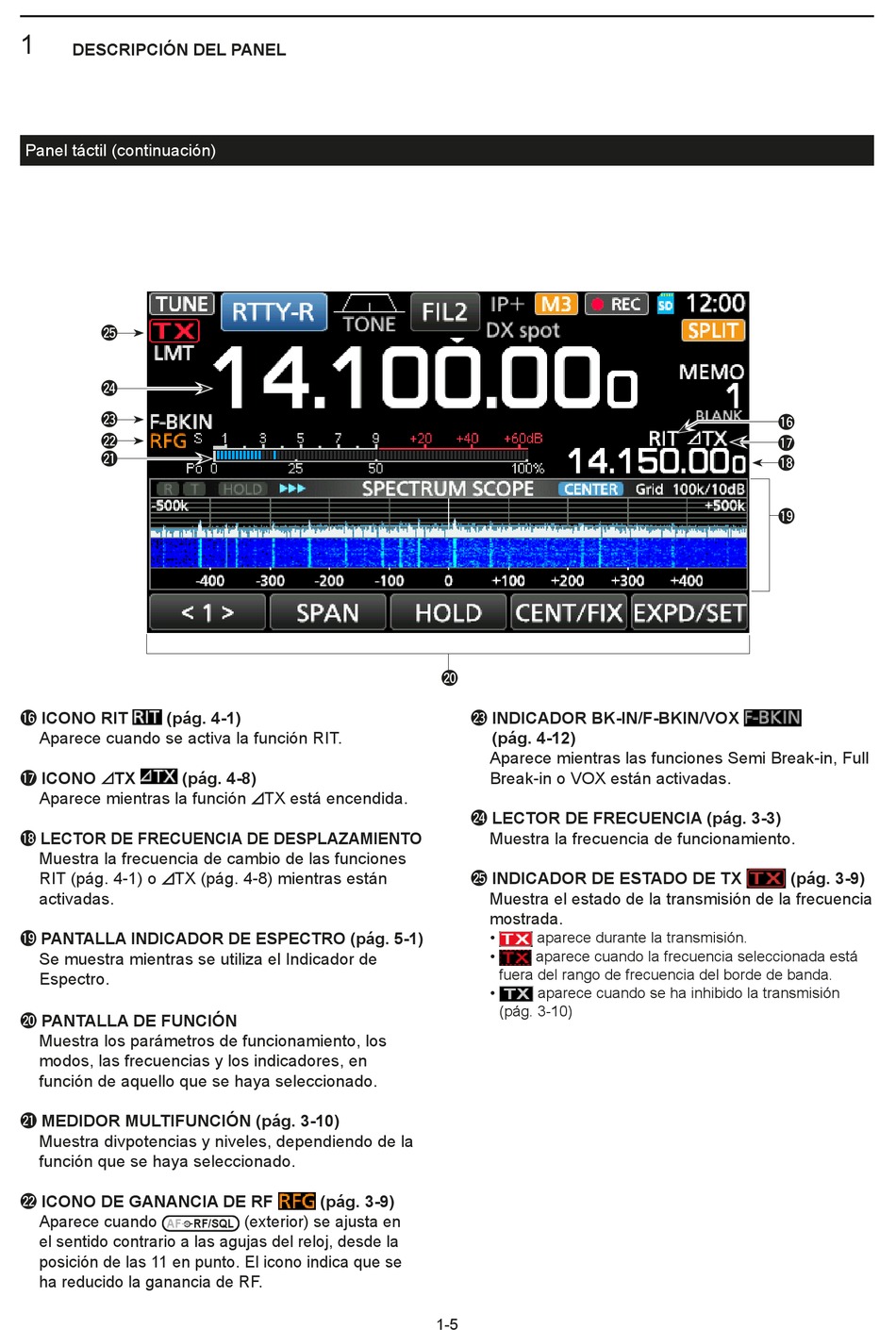

DESCRIPCIÓN DEL PANEL
Panel táctil (continuación)
@5
@4
@3
@2
@1
!6 ICONO RIT (pág. 4-1)
Aparece cuando se activa la función RIT.
!7 ICONO TX (pág. 4-8)
Aparece mientras la función TX está encendida.
!8 LECTOR DE FRECUENCIA DE DESPLAZAMIENTO
Muestra la frecuencia de cambio de las funciones
activadas.
!9 PANTALLA INDICADOR DE ESPECTRO (pág. 5-1)
Se muestra mientras se utiliza el Indicador de
Espectro.
@0 PANTALLA DE FUNCIÓN
función de aquello que se haya seleccionado.
@1 MEDIDOR MULTIFUNCIÓN (pág. 3-10)
función que se haya seleccionado.
@2 ICONO DE GANANCIA DE RF
Aparece cuando
AF
posición de las 11 en punto. El icono indica que se
ha reducido la ganancia de RF.
(pág. 3-9)
RF/SQL
@0
@3 INDICADOR BK-IN/F-BKIN/VOX
(pág. 4-12)
Break-in o VOX están activadas.
@4 LECTOR DE FRECUENCIA (pág. 3-3)
Muestra la frecuencia de funcionamiento.
@5 INDICADOR DE ESTADO DE TX
Muestra el estado de la transmisión de la frecuencia
mostrada.
• aparece durante la transmisión.
• aparece cuando la frecuencia seleccionada está
fuera del rango de frecuencia del borde de banda.
• TX aparece cuando se ha inhibido la transmisión
(pág. 3-10)
1-5
!6
!7
!8
!9
(pág. 3-9)
