2
INSTALLAZIONE E CONNESSIONI

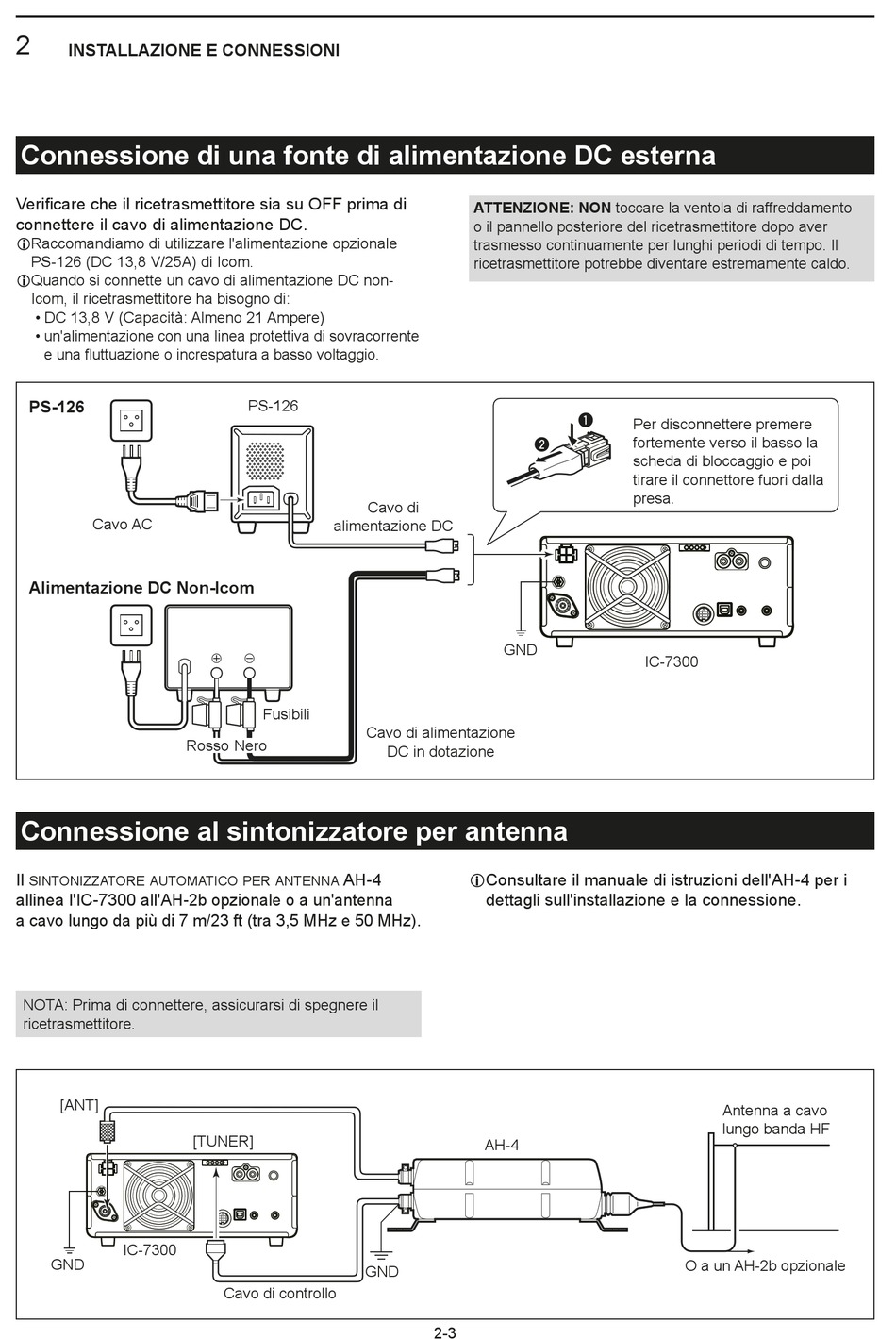

Connessione di una fonte di alimentazione DC esterna

connettere il cavo di alimentazione DC.
Raccomandiamo di utilizzare l'alimentazione opzionale
Quando si connette un cavo di alimentazione DC non-
•
• un'alimentazione con una linea protettiva di sovracorrente
PS-126
Cavo AC
Alimentazione DC Non-Icom

Connessione al sintonizzatore per antenna

Il
SINTONIZZATORE AUTOMATICO PER ANTENNA
allinea l'IC-7300 all'AH-2b opzionale o a un'antenna
ricetrasmettitore.
[ANT]
IC-7300
GND
PS-126
alimentazione DC
+ _
Fusibili
Rosso Nero
[TUNER]
Cavo di controllo
ATTENZIONE: NON toccare la ventola di raffreddamento
o il pannello posteriore del ricetrasmettitore dopo aver
trasmesso continuamente per lunghi periodi di tempo. Il
ricetrasmettitore potrebbe diventare estremamente caldo.
w
Cavo di
GND
Cavo di alimentazione
DC in dotazione
dettagli sull'installazione e la connessione.
GND
2-3
q
Per disconnettere premere
fortemente verso il basso la
scheda di bloccaggio e poi
tirare il connettore fuori dalla
presa.
IC-7300
Antenna a cavo
lungo banda HF
O a un AH-2b opzionale
