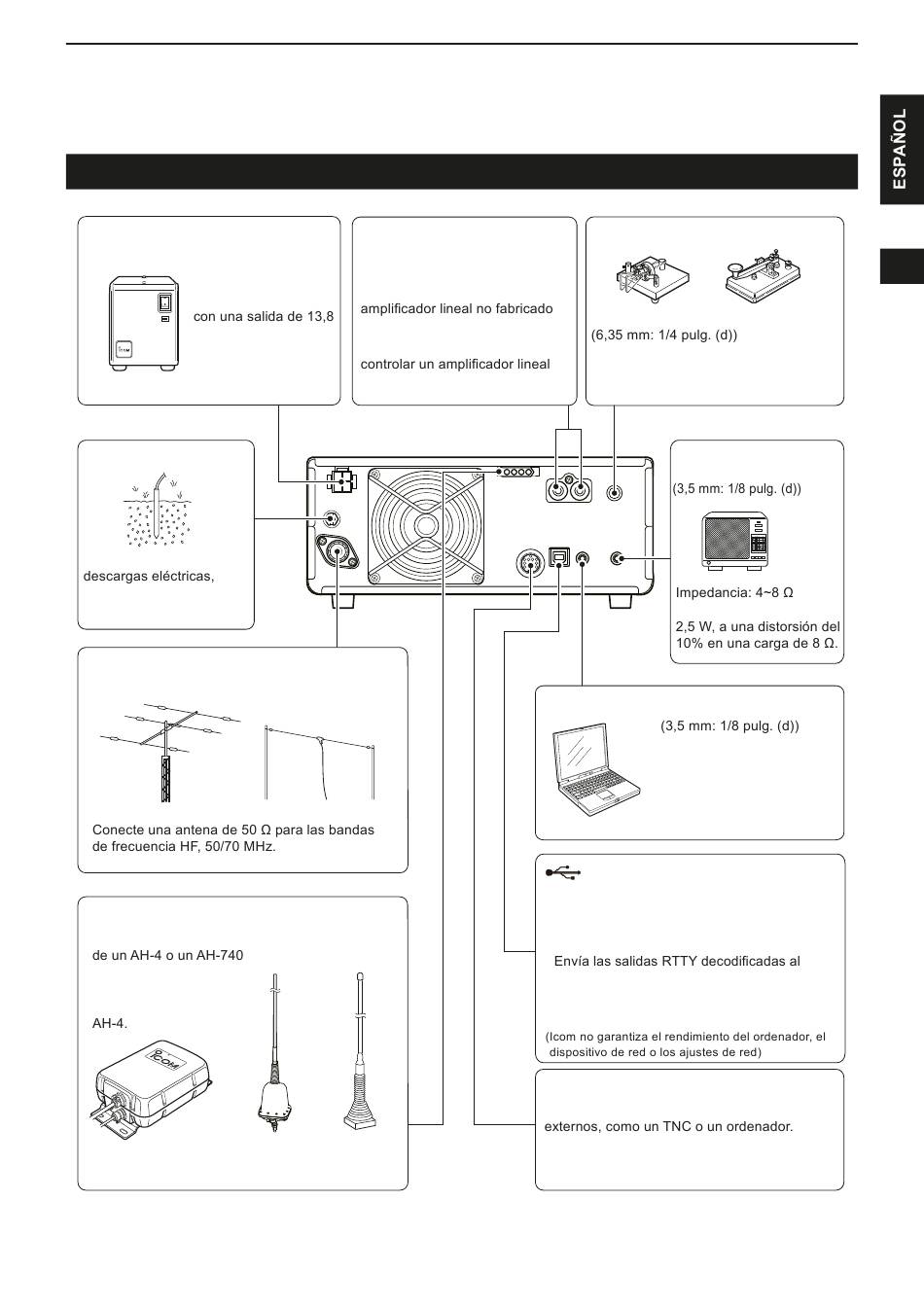

Conexión del panel posterior
Fuente de alimentación CC [DC 13.8 V]
(pág. 12-3)
Utilice el PS-126
o una fuente de
alimentación opcional
V CC y una capacidad
de corriente de un
mínimo de 21 A.
PS-126 (opcional)
[GND] (Tierra)
La puesta a tierra evita
interferencias de televisión
y otros problemas.
Conector [ANT] (antena)
Receptáculo de control [TUNER] (pág. 2-3)
Conecte el cable de control
(sintonizador de antena
automático) opcionales.
El AH-2b se conecta al
AH-4
(Opcional)
Toma [ALC]/[SEND]
Conectar con un conector RCA.
La toma [ALC] se conecta a
la toma de salida ALC de un
por Icom.
La toma [SEND] se utiliza para
externo no fabricado por Icom.
AH-740 AH-2b
(Opcional) (Opcional)
INSTALACIÓN Y CONEXIONES
Toma [KEY] (llave CW) (pág. 12-3)
Paleta
Puede utilizar una llave recta o una llave
semiautomática cuando el manipulador
electrónico interno esté apagado.
Toma [REMOTE] (pág. 12-3)
Puerto [USB]
• Controla de forma remota el transceptor
utilizando comandos CI-V.
• Envía el audio recibido al ordenador.
• Modulación de entradas
•
ordenador.
• Operación de control remoto mediante el
RS-BA1 opcional.
Receptáculo [ACC] (accesorios) (pág. 12-1)
Conecta líneas de control para dispositivos
Consulte el manual de instrucciones del
dispositivo externo para obtener información
acerca de la conexión.
2-2
Llave recta
Toma [EXT-SP] (Altavoz
externo) (pág. 12-3)
SP-34
(Opcional)
Nivel de audio: Más de
Controla de forma
remota el transceptor
mediante los comandos
RS-BA1 o CI-V
opcionales.
