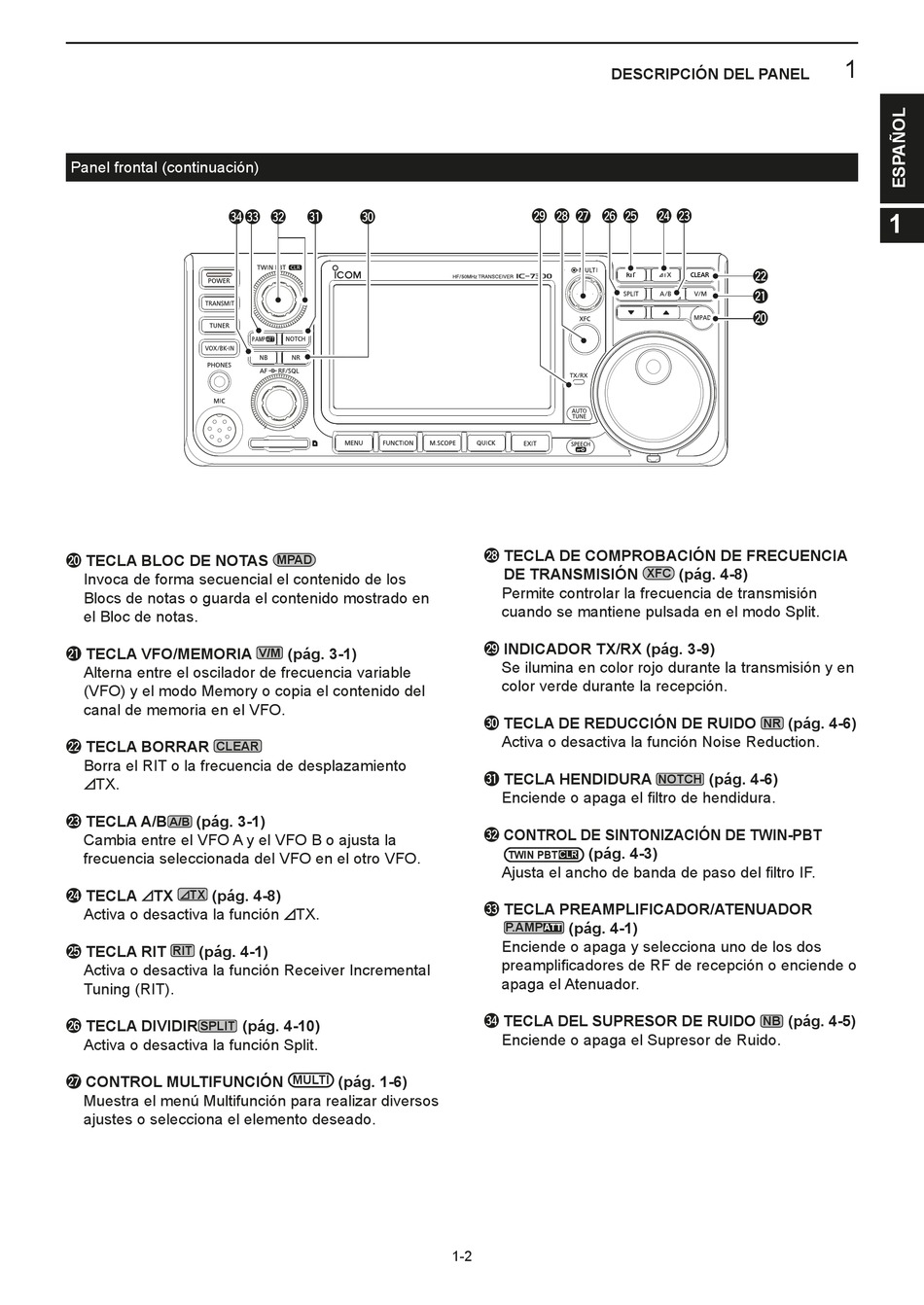

Panel frontal (continuación)
#4 # 3 #2
@0 TECLA BLOC DE NOTAS
Invoca de forma secuencial el contenido de los
Blocs de notas o guarda el contenido mostrado en
el Bloc de notas.
@1 TECLA VFO/MEMORIA
Alterna entre el oscilador de frecuencia variable
(VFO) y el modo Memory o copia el contenido del
canal de memoria en el VFO.
@2 TECLA BORRAR
CLEAR
Borra el RIT o la frecuencia de desplazamiento
TX.
@3 TECLA A/B (pág. 3-1)
A/B
frecuencia seleccionada del VFO en el otro VFO.
@4 TECLA TX (pág. 4-8)
TX
Activa o desactiva la función TX.
@5 TECLA RIT (pág. 4-1)
RIT
Activa o desactiva la función Receiver Incremental
Tuning (RIT).
@6 TECLA DIVIDIR
SPLIT
Activa o desactiva la función Split.
@7 CONTROL MULTIFUNCIÓN
#1 #0
MPAD
(pág. 3-1)
V/M
(pág. 4-10)
MULTI (pág. 1-6)
DESCRIPCIÓN DEL PANEL
@9 @8 @7 @6 @5
@8 TECLA DE COMPROBACIÓN DE FRECUENCIA
DE TRANSMISIÓN
Permite controlar la frecuencia de transmisión
cuando se mantiene pulsada en el modo Split.
@9 INDICADOR TX/RX (pág. 3-9)
color verde durante la recepción.
#0 TECLA DE REDUCCIÓN DE RUIDO
Activa o desactiva la función Noise Reduction.
#1 TECLA HENDIDURA
#2 CONTROL DE SINTONIZACIÓN DE TWIN-PBT
(pág. 4-3)
TWIN PBT
CLR
#3 TECLA PREAMPLIFICADOR/ATENUADOR
(pág. 4-1)
P.AMP
ATT
Enciende o apaga y selecciona uno de los dos
apaga el Atenuador.
#4 TECLA DEL SUPRESOR DE RUIDO
Enciende o apaga el Supresor de Ruido.
1-2
@4 @3
@2
@1
@0
(pág. 4-8)
XFC
(pág. 4-6)
NR
(pág. 4-6)
NOTCH
(pág. 4-5)
NB
