AVVERTENZA
Questa sezione è riservata solamente agli elettricisti/installatori del sistema
idrico autorizzati e qualifi cati. Il lavoro dietro alla piastra anteriore fi ssata
dalle viti deve essere svolto con la supervisione di un contraente qualifi cato,
un tecnico installatore o personale della manutenzione.

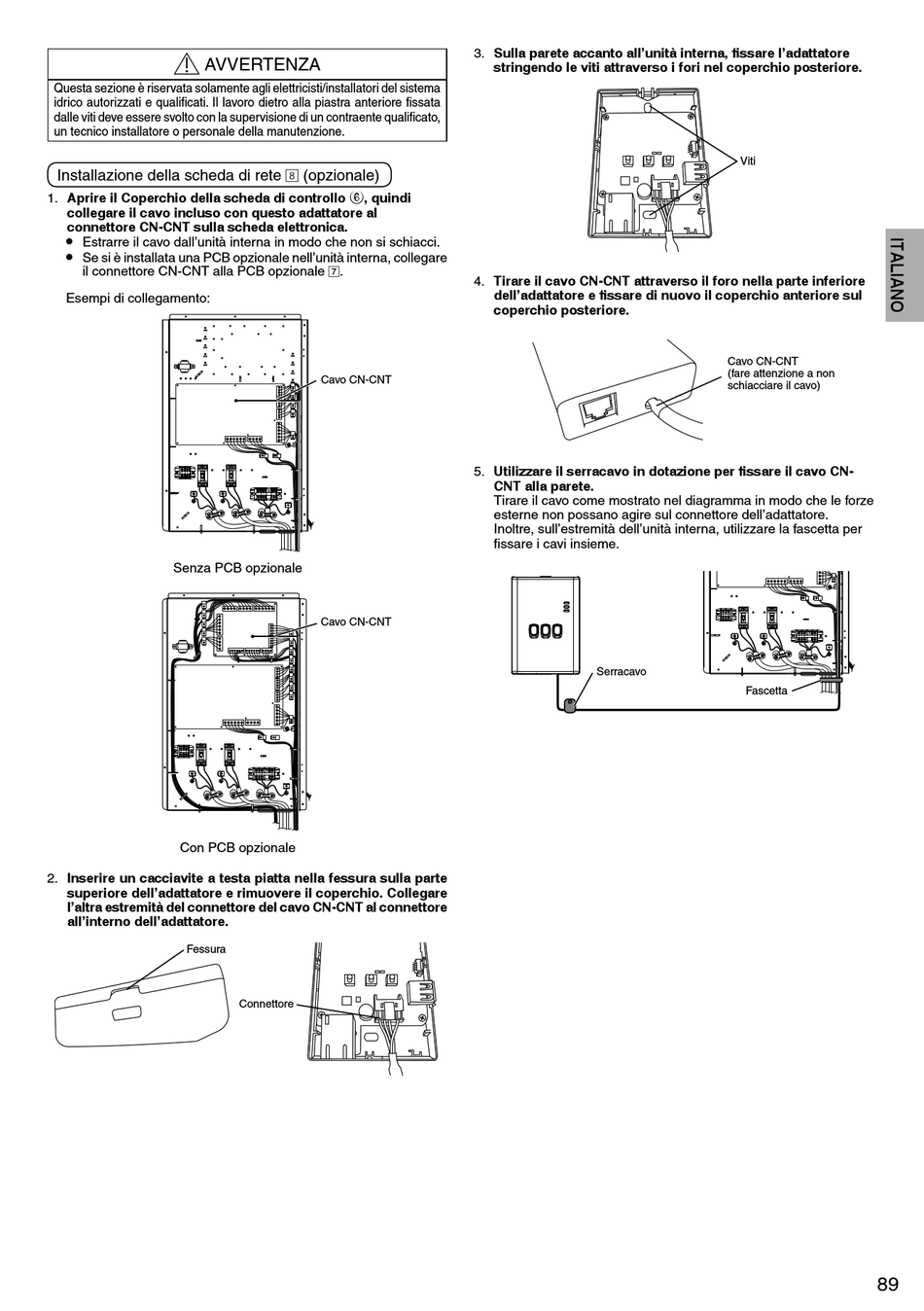

Installazione della scheda di rete 8 (opzionale)
1. Aprire il Coperchio della scheda di controllo 6, quindi
collegare il cavo incluso con questo adattatore al
connettore CN-CNT sulla scheda elettronica.
•
Estrarre il cavo dall'unità interna in modo che non si schiacci.
•
Se si è installata una PCB opzionale nell'unità interna, collegare
il connettore CN-CNT alla PCB opzionale 7 .
Esempi di collegamento:
Senza PCB opzionale
Con PCB opzionale
2. Inserire un cacciavite a testa piatta nella fessura sulla parte
superiore dell'adattatore e rimuovere il coperchio. Collegare
l'altra estremità del connettore del cavo CN-CNT al connettore
all'interno dell'adattatore.
Fessura
Cavo CN-CNT
Cavo CN-CNT
Connettore
3. Sulla parete accanto all'unità interna, fi ssare l'adattatore
stringendo le viti attraverso i fori nel coperchio posteriore.
4. Tirare il cavo CN-CNT attraverso il foro nella parte inferiore
dell'adattatore e fi ssare di nuovo il coperchio anteriore sul
coperchio posteriore.
5. Utilizzare il serracavo in dotazione per fi ssare il cavo CN-
CNT alla parete.
Tirare il cavo come mostrato nel diagramma in modo che le forze
esterne non possano agire sul connettore dell'adattatore.
Inoltre, sull'estremità dell'unità interna, utilizzare la fascetta per
fi ssare i cavi insieme.
Serracavo
Viti
Cavo CN-CNT
(fare attenzione a non
schiacciare il cavo)
Fascetta
89
