DODATEK
1 Zróżnicowanie systemu

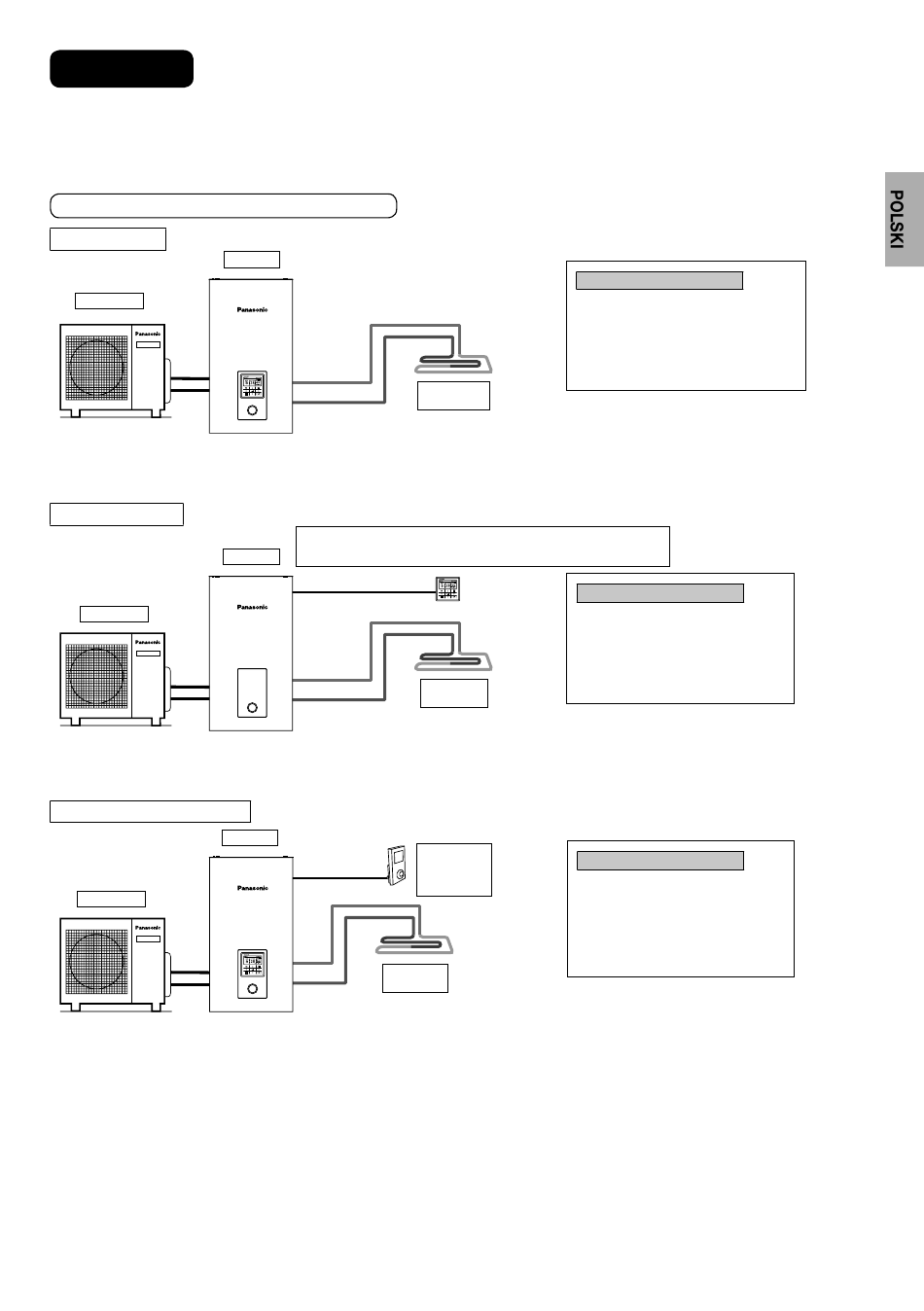

W niniejszej sekcji opisano zróżnicowanie systemów korzystających z pompy ciepła powietrze-woda i rzeczywistą metodę ustawienia.
1-1 Wprowadzenie ustawienia temperatury zależnego od zastosowania.
Różnica ustawienia temperatury dla ogrzewania
1. Kontroler zdalny
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio to jednostki wewnętrznej.
W jednostce wewnętrznej zainstalowany jest kontroler zdalny.
Jest to podstawowa postać prostego systemu.
2. Termostat pokojowy
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio to jednostki wewnętrznej.
Wyjąć kontroler zdalny z jednostki wewnętrznej i zamontować go w pomieszczeniu, w którym zainstalowane jest ogrzewanie podłogowe.
Jest to zastosowanie wykorzystujące kontroler zdalny jako termostat pokojowy.
3. Zewnętrzny termostat pokojowy
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio to jednostki wewnętrznej.
W jednostce wewnętrznej zainstalowany jest kontroler zdalny.
Zainstalować osobny zewnętrzny termostat pokojowy (nie należy do wyposażenia), w którym zainstalowane jest ogrzewanie podłogowe.
Jest to zastosowanie wykorzystujące zewnętrzny termostat pokojowy.
Wewnątrz
Jednostka wewnętrzna odbiera sygnał termostatu pokojowego (WŁ./WYŁ.)
z kontrolera zdalnego w celu sterowania HP i pompą cyrkulacyjną.
Wewnątrz
W kontrolerze zdalnym wbudowany jest termistor.
Wewnątrz
Ogrzewanie
podłogowe
Ustawienie kontrolera zdalnego
Ustawienie montera
Ogrzewanie
podłogowe
Ustawienie kontrolera zdalnego
Ustawienie montera
Ogrzewanie
podłogowe
Termostat
Ustawienie kontrolera zdalnego
pokojowy (nie
należy do
Ustawienie montera
wyposażenia)
Ust. systemu
Podłączenie opcjon. płyty gł. - Nie
Strefa & Czujnik:
Temp. wody
Ust. systemu
Podłączenie opcjon. płyty gł. - Nie
Strefa & Czujnik:
Termost. pok.
Wewn.
Ust. systemu
Podłączenie opcjon. płyty gł. - Nie
Strefa & Czujnik:
Termost. pok.
(Zewnętrzny)
