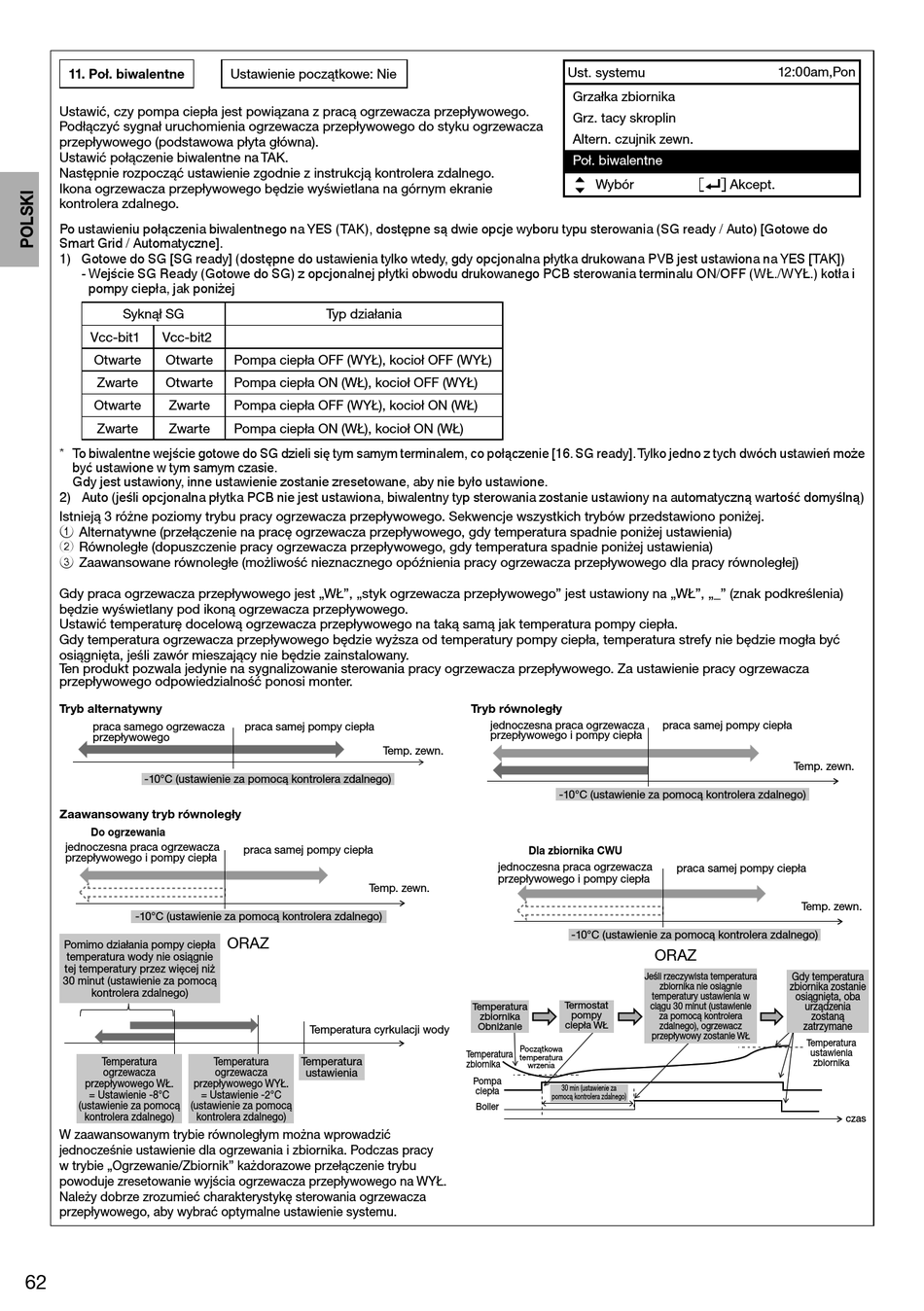

11. Poł. biwalentne
Ustawić, czy pompa ciepła jest powiązana z pracą ogrzewacza przepływowego.
Podłączyć sygnał uruchomienia ogrzewacza przepływowego do styku ogrzewacza
przepływowego (podstawowa płyta główna).
Ustawić połączenie biwalentne na TAK.
Następnie rozpocząć ustawienie zgodnie z instrukcją kontrolera zdalnego.
Ikona ogrzewacza przepływowego będzie wyświetlana na górnym ekranie
kontrolera zdalnego.
Po ustawieniu połączenia biwalentnego na YES (TAK), dostępne są dwie opcje wyboru typu sterowania (SG ready / Auto) [Gotowe do
Smart Grid / Automatyczne].
1) Gotowe do SG [SG ready] (dostępne do ustawienia tylko wtedy, gdy opcjonalna płytka drukowana PVB jest ustawiona na YES [TAK])
- Wejście SG Ready (Gotowe do SG) z opcjonalnej płytki obwodu drukowanego PCB sterowania terminalu ON/OFF (WŁ./WYŁ.) kotła i
pompy ciepła, jak poniżej
Syknął SG
Vcc-bit1 Vcc-bit2
Otwarte Otwarte
Zwarte Otwarte
Otwarte Zwarte
Zwarte Zwarte
*  T o biwalentne wejście gotowe do SG dzieli się tym samym terminalem, co połączenie [16. SG ready]. Tylko jedno z tych dwóch ustawień może
być ustawione w tym samym czasie.

Gdy jest ustawiony, inne ustawienie zostanie zresetowane, aby nie było ustawione.
2) Auto (jeśli opcjonalna płytka PCB nie jest ustawiona, biwalentny typ sterowania zostanie ustawiony na automatyczną wartość domyślną)
Istnieją 3 różne poziomy trybu pracy ogrzewacza przepływowego. Sekwencje wszystkich trybów przedstawiono poniżej.
1 Alternatywne (przełączenie na pracę ogrzewacza przepływowego, gdy temperatura spadnie poniżej ustawienia)
2 Równoległe (dopuszczenie pracy ogrzewacza przepływowego, gdy temperatura spadnie poniżej ustawienia)
3 Zaawansowane równoległe (możliwość nieznacznego opóźnienia pracy ogrzewacza przepływowego dla pracy równoległej)
Gdy praca ogrzewacza przepływowego jest „WŁ", „styk ogrzewacza przepływowego" jest ustawiony na „WŁ", „_" (znak podkreślenia)
będzie wyświetlany pod ikoną ogrzewacza przepływowego.
Ustawić temperaturę docelową ogrzewacza przepływowego na taką samą jak temperatura pompy ciepła.
Gdy temperatura ogrzewacza przepływowego będzie wyższa od temperatury pompy ciepła, temperatura strefy nie będzie mogła być
osiągnięta, jeśli zawór mieszający nie będzie zainstalowany.
Ten produkt pozwala jedynie na sygnalizowanie sterowania pracy ogrzewacza przepływowego. Za ustawienie pracy ogrzewacza
przepływowego odpowiedzialność ponosi monter.
Tryb alternatywny
praca samego ogrzewacza
przepływowego
-10°C (ustawienie za pomocą kontrolera zdalnego)
Zaawansowany tryb równoległy
Do ogrzewania
jednoczesna praca ogrzewacza
przepływowego i pompy ciepła
-10°C (ustawienie za pomocą kontrolera zdalnego)
Pomimo działania pompy ciepła
temperatura wody nie osiągnie
tej temperatury przez więcej niż
30 minut (ustawienie za pomocą
kontrolera zdalnego)
Temperatura
ogrzewacza
przepływowego WŁ. przepływowego WYŁ.
= Ustawienie -8°C
(ustawienie za pomocą (ustawienie za pomocą
kontrolera zdalnego) kontrolera zdalnego)
W zaawansowanym trybie równoległym można wprowadzić
jednocześnie ustawienie dla ogrzewania i zbiornika. Podczas pracy
w trybie „Ogrzewanie/Zbiornik" każdorazowe przełączenie trybu
powoduje zresetowanie wyjścia ogrzewacza przepływowego na WYŁ.
Należy dobrze zrozumieć charakterystykę sterowania ogrzewacza
przepływowego, aby wybrać optymalne ustawienie systemu.
62
Ustawienie początkowe: Nie
Typ działania
Pompa ciepła OFF (WYŁ), kocioł OFF (WYŁ)
Pompa ciepła ON (WŁ), kocioł OFF (WYŁ)
Pompa ciepła OFF (WYŁ), kocioł ON (WŁ)
Pompa ciepła ON (WŁ), kocioł ON (WŁ)
praca samej pompy ciepła
praca samej pompy ciepła
Temp. zewn.
ORAZ
Temperatura cyrkulacji wody
Temperatura Temperatura
ogrzewacza
ustawienia
= Ustawienie -2°C
Tryb równoległy
jednoczesna praca ogrzewacza
przepływowego i pompy ciepła
Temp. zewn.
Dla zbiornika CWU
jednoczesna praca ogrzewacza
przepływowego i pompy ciepła
Temperatura
zbiornika
Obniżanie
Początkowa
Temperatura
temperatura
zbiornika
wrzenia
Pompa
ciepła
pomocą kontrolera zdalnego)
Boiler
Ust. systemu
Grzałka zbiornika
Grz. tacy skroplin
Altern. czujnik zewn.
Poł. biwalentne
Wybór Akcept.
praca samej pompy ciepła
-10°C (ustawienie za pomocą kontrolera zdalnego)
praca samej pompy ciepła
-10°C (ustawienie za pomocą kontrolera zdalnego)
ORAZ
Jeśli rzeczywista temperatura
zbiornika nie osiągnie
temperatury ustawienia w
Termostat ciągu 30 minut (ustawienie
pompy
za pomocą kontrolera
ciepła WŁ
zdalnego), ogrzewacz
przepływowy zostanie WŁ
30 min (ustawienie za
12:00am,Pon
Temp. zewn.
Temp. zewn.
Gdy temperatura
zbiornika zostanie
osiągnięta, oba
urządzenia
zostaną
zatrzymane
Temperatura
ustawienia
zbiornika
czas
