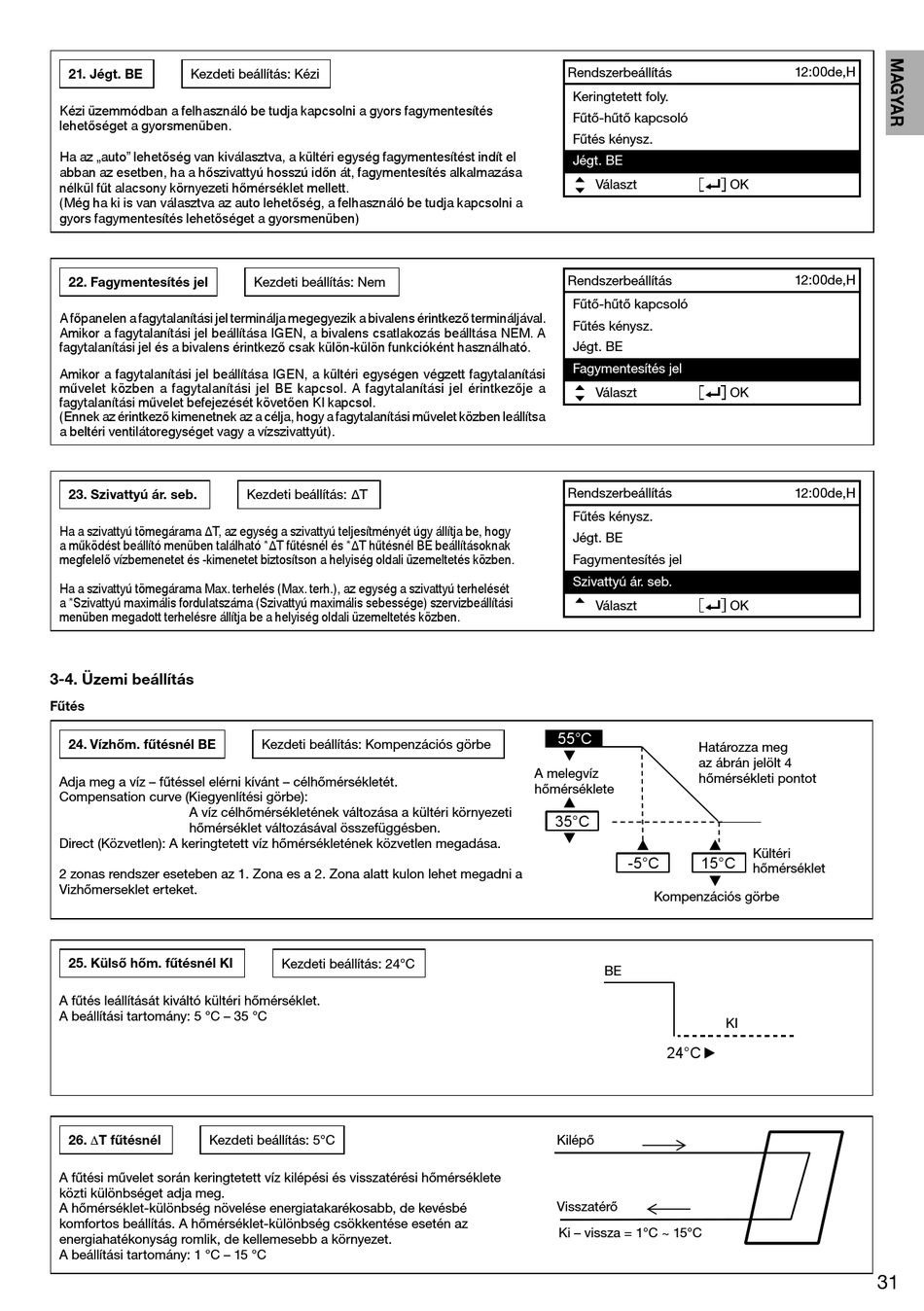

Panasonic WH-SDC0305J3E5 Installationshandbuch Seite 511

21. Jégt. BE Kezdeti beállítás: Kézi
Kézi üzemmódban a felhasználó be tudja kapcsolni a gyors fagymentesítés
lehetőséget a gyorsmenüben.
Ha az „auto" lehetőség van kiválasztva, a kültéri egység fagymentesítést indít el
abban az esetben, ha a hőszivattyú hosszú időn át, fagymentesítés alkalmazása
nélkül fűt alacsony környezeti hőmérséklet mellett.
(Még ha ki is van választva az auto lehetőség, a felhasználó be tudja kapcsolni a
gyors fagymentesítés lehetőséget a gyorsmenüben)
22. Fagymentesítés jel
A főpanelen a fagytalanítási jel terminálja megegyezik a bivalens érintkező termináljával.
Amikor a fagytalanítási jel beállítása IGEN, a bivalens csatlakozás beálltása NEM. A
fagytalanítási jel és a bivalens érintkező csak külön-külön funkcióként használható.
Amikor a fagytalanítási jel beállítása IGEN, a kültéri egységen végzett fagytalanítási
művelet közben a fagytalanítási jel BE kapcsol. A fagytalanítási jel érintkezője a
fagytalanítási művelet befejezését követően KI kapcsol.
(Ennek az érintkező kimenetnek az a célja, hogy a fagytalanítási művelet közben leállítsa
a beltéri ventilátoregységet vagy a vízszivattyút).
23. Szivattyú ár. seb.
Ha a szivattyú tömegárama ∆T, az egység a szivattyú teljesítményét úgy állítja be, hogy
a működést beállító menüben található *∆T fűtésnél és *∆T hűtésnél BE beállításoknak
megfelelő vízbemenetet és -kimenetet biztosítson a helyiség oldali üzemeltetés közben.
Ha a szivattyú tömegárama Max. terhelés (Max. terh.), az egység a szivattyú terhelését
a *Szivattyú maximális fordulatszáma (Szivattyú maximális sebessége) szervizbeállítási
menüben megadott terhelésre állítja be a helyiség oldali üzemeltetés közben.
3-4. Üzemi beállítás
Fűtés
24. Vízhőm. fűtésnél BE
Adja meg a víz – fűtéssel elérni kívánt – célhőmérsékletét.
Compensation curve (Kiegyenlítési görbe):
A víz célhőmérsékletének változása a kültéri környezeti
hőmérséklet változásával összefüggésben.
Direct (Közvetlen): A keringtetett víz hőmérsékletének közvetlen megadása.
2 zonas rendszer eseteben az 1. Zona es a 2. Zona alatt kulon lehet megadni a
Vizhőmerseklet erteket.
25. Külső hőm. fűtésnél KI
A fűtés leállítását kiváltó kültéri hőmérséklet.
A beállítási tartomány: 5 °C – 35 °C
26. T fűtésnél
Kezdeti beállítás: 5°C
A fűtési művelet során keringtetett víz kilépési és visszatérési hőmérséklete
közti különbséget adja meg.
A hőmérséklet-különbség növelése energiatakarékosabb, de kevésbé
komfortos beállítás. A hőmérséklet-különbség csökkentése esetén az
energiahatékonyság romlik, de kellemesebb a környezet.
A beállítási tartomány: 1 °C – 15 °C
Kezdeti beállítás: Nem
Kezdeti beállítás: ∆T
Kezdeti beállítás: Kompenzációs görbe
Kezdeti beállítás: 24°C
Rendszerbeállítás
Keringtetett foly.
Fűtő-hűtő kapcsoló
Fűtés kénysz.
Jégt. BE
Választ
Rendszerbeállítás
Fűtő-hűtő kapcsoló
Fűtés kénysz.
Jégt. BE
Fagymentesítés jel
Választ
Rendszerbeállítás
Fűtés kénysz.
Jégt. BE
Fagymentesítés jel
Szivattyú ár. seb.
Választ
55°C
Határozza meg
az ábrán jelölt 4
A melegvíz
hőmérsékleti pontot
hőmérséklete
35°C
-5°C 15°C
Kompenzációs görbe
BE
24°C
Kilépő
Visszatérő
Ki – vissza = 1°C ~ 15°C
12:00de,H
OK
12:00de,H
OK
12:00de,H
OK
Kültéri
hőmérséklet
KI
31
