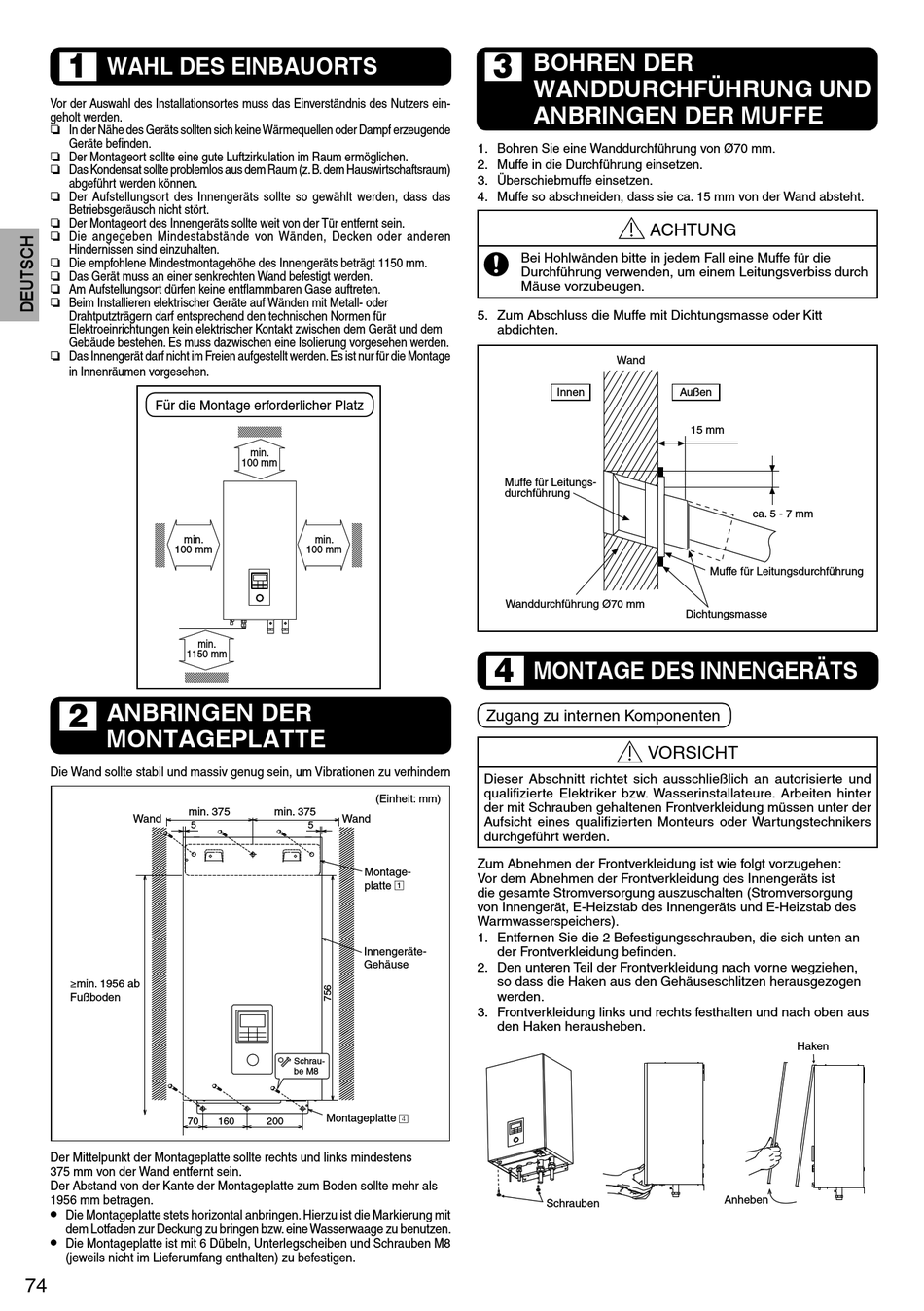

WAHL DES EINBAUORTS

1
Vor der Auswahl des Installationsortes muss das Einverständnis des Nutzers ein-
geholt werden.
  In der Nähe des Geräts sollten sich keine Wärmequellen oder Dampf erzeugende
Geräte befi nden.
  Der Montageort sollte eine gute Luftzirkulation im Raum ermöglichen.
  Das Kondensat sollte problemlos aus dem Raum (z. B. dem Hauswirtschaftsraum)
abgeführt werden können.
  Der Aufstellungsort des Innengeräts sollte so gewählt werden, dass das
Betriebsgeräusch nicht stört.
  Der Montageort des Innengeräts sollte weit von der Tür entfernt sein.
  Die angegeben Mindestabstände von Wänden, Decken oder anderen
Hindernissen sind einzuhalten.
  Die empfohlene Mindestmontagehöhe des Innengeräts beträgt 1150 mm.
  Das Gerät muss an einer senkrechten Wand befestigt werden.
  Am Aufstellungsort dürfen keine entfl ammbaren Gase auftreten.
  Beim Installieren elektrischer Geräte auf Wänden mit Metall- oder
Drahtputzträgern darf entsprechend den technischen Normen für
Elektroeinrichtungen kein elektrischer Kontakt zwischen dem Gerät und dem
Gebäude bestehen. Es muss dazwischen eine Isolierung vorgesehen werden.
  Das Innengerät darf nicht im Freien aufgestellt werden. Es ist nur für die Montage
in Innenräumen vorgesehen.
Für die Montage erforderlicher Platz
min.
100 mm
min.
1150 mm
ANBRINGEN DER
2
MONTAGEPLATTE
Die Wand sollte stabil und massiv genug sein, um Vibrationen zu verhindern
min. 375
Wand
5
≥min. 1956 ab
Fußboden
70
Der Mittelpunkt der Montageplatte sollte rechts und links mindestens
375 mm von der Wand entfernt sein.
Der Abstand von der Kante der Montageplatte zum Boden sollte mehr als
1956 mm betragen.
•
Die Montageplatte stets horizontal anbringen. Hierzu ist die Markierung mit
dem Lotfaden zur Deckung zu bringen bzw. eine Wasserwaage zu benutzen.
•
Die Montageplatte ist mit 6 Dübeln, Unterlegscheiben und Schrauben M8
(jeweils nicht im Lieferumfang enthalten) zu befestigen.
74
min.
100 mm
min.
100 mm
(Einheit: mm)
min. 375
Wand
5
Montage-
platte 1
Innengeräte-
Gehäuse
Schrau-
be M8
Montageplatte 4
160 200
BOHREN DER
3
WANDDURCHFÜHRUNG UND
ANBRINGEN DER MUFFE
1. Bohren Sie eine Wanddurchführung von Ø70 mm.
2. Muffe in die Durchführung einsetzen.
3. Überschiebmuffe einsetzen.
4. Muffe so abschneiden, dass sie ca. 15 mm von der Wand absteht.
ACHTUNG
Bei Hohlwänden bitte in jedem Fall eine Muffe für die
Durchführung verwenden, um einem Leitungsverbiss durch
Mäuse vorzubeugen.
5. Zum Abschluss die Muffe mit Dichtungsmasse oder Kitt
abdichten.
Wand
Innen
Muffe für Leitungs-
durchführung
Wanddurchführung Ø70 mm
MONTAGE DES INNENGERÄTS
4
Zugang zu internen Komponenten
VORSICHT
Dieser Abschnitt richtet sich ausschließlich an autorisierte und
qualifi zierte Elektriker bzw. Wasserinstallateure. Arbeiten hinter
der mit Schrauben gehaltenen Frontverkleidung müssen unter der
Aufsicht eines qualifi zierten Monteurs oder Wartungstechnikers
durchgeführt werden.
Zum Abnehmen der Frontverkleidung ist wie folgt vorzugehen:
Vor dem Abnehmen der Frontverkleidung des Innengeräts ist
die gesamte Stromversorgung auszuschalten (Stromversorgung
von Innengerät, E-Heizstab des Innengeräts und E-Heizstab des
Warmwasserspeichers).
1. Entfernen Sie die 2 Befestigungsschrauben, die sich unten an
der Frontverkleidung befi nden.
2. Den unteren Teil der Frontverkleidung nach vorne wegziehen,
so dass die Haken aus den Gehäuseschlitzen herausgezogen
werden.
3. Frontverkleidung links und rechts festhalten und nach oben aus
den Haken herausheben.
Schrauben
Außen
15 mm
ca. 5 - 7 mm
Muffe für Leitungsdurchführung
Dichtungsmasse
Haken
Anheben
