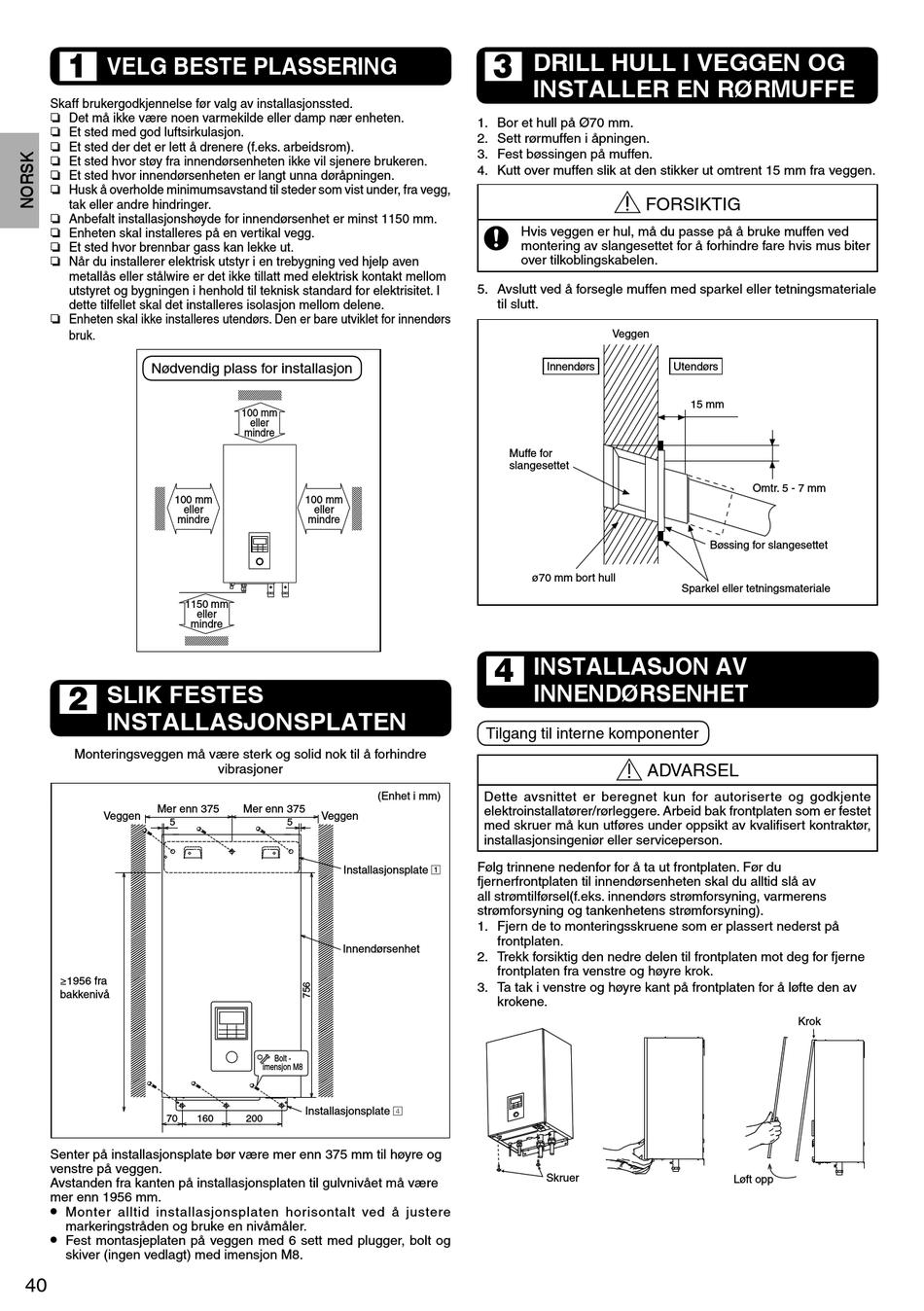

VELG BESTE PLASSERING
1
Skaff brukergodkjennelse før valg av installasjonssted.
  Det må ikke være noen varmekilde eller damp nær enheten.
  Et sted med god luftsirkulasjon.
  Et sted der det er lett å drenere (f.eks. arbeidsrom).
  Et sted hvor støy fra innendørsenheten ikke vil sjenere brukeren.
  Et sted hvor innendørsenheten er langt unna døråpningen.
  Husk å overholde minimumsavstand til steder som vist under, fra vegg,
tak eller andre hindringer.
  Anbefalt installasjonshøyde for innendørsenhet er minst 1150 mm.
  Enheten skal installeres på en vertikal vegg.
  Et sted hvor brennbar gass kan lekke ut.
  Når du installerer elektrisk utstyr i en trebygning ved hjelp aven
metallås eller stålwire er det ikke tillatt med elektrisk kontakt mellom
utstyret og bygningen i henhold til teknisk standard for elektrisitet. I
dette tilfellet skal det installeres isolasjon mellom delene.
  Enheten skal ikke installeres utendørs. Den er bare utviklet for innendørs
bruk.
Nødvendig plass for installasjon
100 mm
eller
mindre
1150 mm
eller
mindre
SLIK FESTES
2
INSTALLASJONSPLATEN
Monteringsveggen må være sterk og solid nok til å forhindre
Mer enn 375
Veggen
5
≥1956 fra
bakkenivå
70 160
Senter på installasjonsplate bør være mer enn 375 mm til høyre og
venstre på veggen.
Avstanden fra kanten på installasjonsplaten til gulvnivået må være
mer enn 1956 mm.
•
Monter alltid installasjonsplaten horisontalt ved å justere
markeringstråden og bruke en nivåmåler.
•
Fest montasjeplaten på veggen med 6 sett med plugger, bolt og
skiver (ingen vedlagt) med imensjon M8.
40
100 mm
eller
mindre
100 mm
eller
mindre
vibrasjoner
(Enhet i mm)
Mer enn 375
Veggen
5
Installasjonsplate 1
Innendørsenhet
Bolt -
imensjon M8
Installasjonsplate 4
200
DRILL HULL I VEGGEN OG
3
INSTALLER EN RØRMUFFE
1. Bor et hull på Ø70 mm.
2. Sett rørmuffen i åpningen.
3. Fest bøssingen på muffen.
4. Kutt over muffen slik at den stikker ut omtrent 15 mm fra veggen.
FORSIKTIG
Hvis veggen er hul, må du passe på å bruke muffen ved
montering av slangesettet for å forhindre fare hvis mus biter
over tilkoblingskabelen.
5. Avslutt ved å forsegle muffen med sparkel eller tetningsmateriale
til slutt.
Veggen
Innendørs
Muffe for
slangesettet
ø70 mm bort hull
INSTALLASJON AV
4
INNENDØRSENHET
Tilgang til interne komponenter
ADVARSEL
Dette avsnittet er beregnet kun for autoriserte og godkjente
elektroinstallatører/rørleggere. Arbeid bak frontplaten som er festet
med skruer må kun utføres under oppsikt av kvalifi sert kontraktør,
installasjonsingeniør eller serviceperson.
Følg trinnene nedenfor for å ta ut frontplaten. Før du
fjernerfrontplaten til innendørsenheten skal du alltid slå av
all strømtilførsel(f.eks. innendørs strømforsyning, varmerens
strømforsyning og tankenhetens strømforsyning).
1. Fjern de to monteringsskruene som er plassert nederst på
frontplaten.
2. Trekk forsiktig den nedre delen til frontplaten mot deg for fjerne
frontplaten fra venstre og høyre krok.
3. Ta tak i venstre og høyre kant på frontplaten for å løfte den av
krokene.
Skruer
Utendørs
15 mm
Omtr. 5 - 7 mm
Bøssing for slangesettet
Sparkel eller tetningsmateriale
Krok
Løft opp
