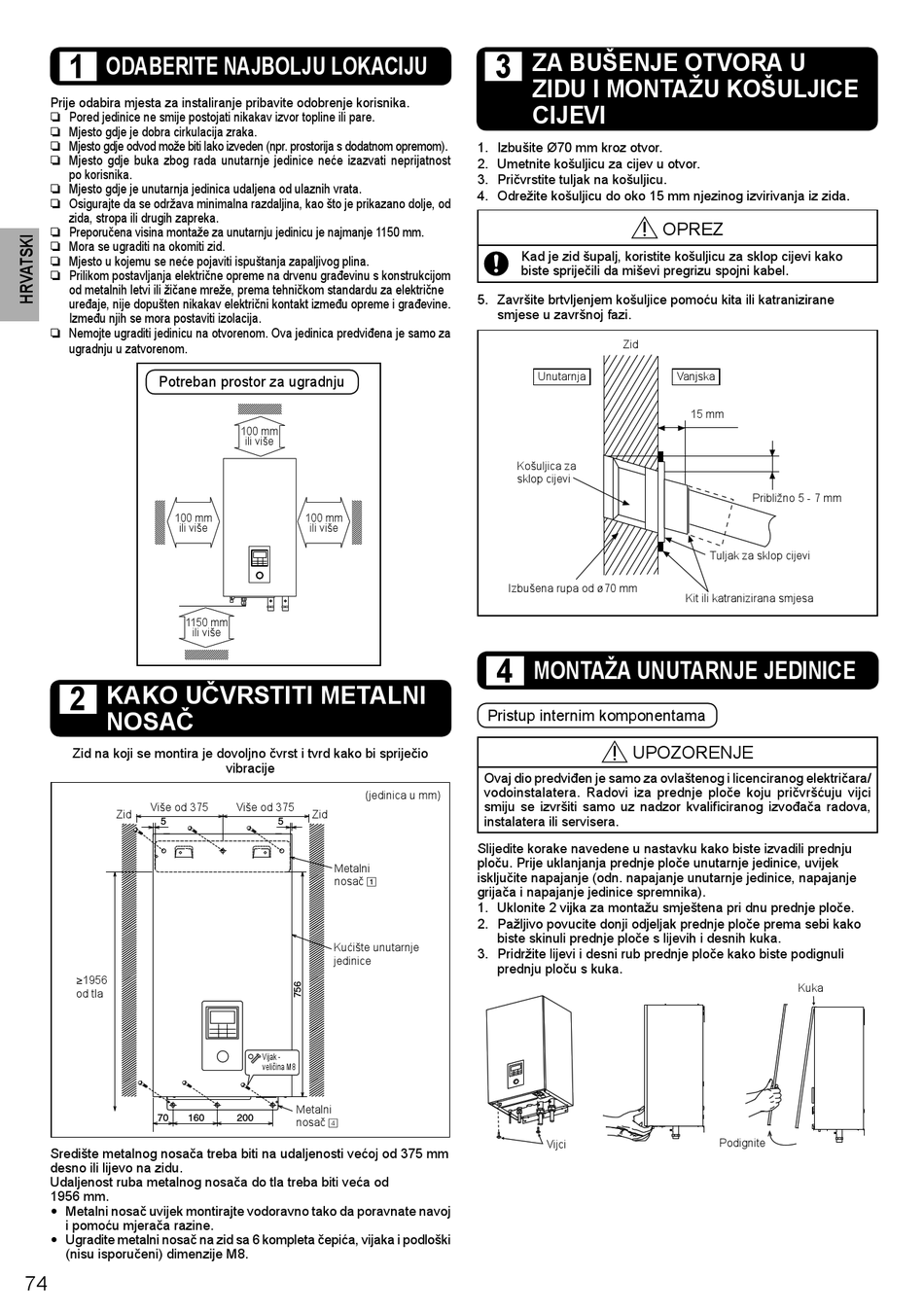

ODABERITE NAJBOLJU LOKACIJU
Prije odabira mjesta za instaliranje pribavite odobrenje korisnika.
  Pored jedinice ne smije postojati nikakav izvor topline ili pare.
  Mjesto gdje je dobra cirkulacija zraka.
  Mjesto gdje odvod može biti lako izveden (npr. prostorija s dodatnom opremom).
  Mjesto gdje buka zbog rada unutarnje jedinice neće izazvati neprijatnost
po korisnika.
  Mjesto gdje je unutarnja jedinica udaljena od ulaznih vrata.
  Osigurajte da se održava minimalna razdaljina, kao što je prikazano dolje, od
zida, stropa ili drugih zapreka.
  Preporučena visina montaže za unutarnju jedinicu je najmanje 1150 mm.
  Mora se ugraditi na okomiti zid.
  Mjesto u kojemu se neće pojaviti ispuštanja zapaljivog plina.
  Prilikom postavljanja električne opreme na drvenu građevinu s konstrukcijom
od metalnih letvi ili žičane mreže, prema tehničkom standardu za električne
uređaje, nije dopušten nikakav električni kontakt između opreme i građevine.
Između njih se mora postaviti izolacija.
  Nemojte ugraditi jedinicu na otvorenom. Ova jedinica predviđena je samo za
ugradnju u zatvorenom.
Potreban prostor za ugradnju
100 mm
ili više
1150 mm
ili više
2
KAKO UČVRSTITI METALNI
NOSAČ
Zid na koji se montira je dovoljno čvrst i tvrd kako bi spriječio
Više od 375
Zid
5
≥1956
od tla
70 160
Središte metalnog nosača treba biti na udaljenosti većoj od 375 mm
desno ili lijevo na zidu.
Udaljenost ruba metalnog nosača do tla treba biti veća od
1956 mm.
•
Metalni nosač uvijek montirajte vodoravno tako da poravnate navoj
i pomoću mjerača razine.
•
Ugradite metalni nosač na zid sa 6 kompleta čepića, vijaka i podloški
(nisu isporučeni) dimenzije M8.
74
100 mm
ili više
100 mm
ili više
vibracije
(jedinica u mm)
Više od 375
Zid
5
Metalni
nosač 1
Kućište unutarnje
jedinice
Vijak -
veličina M8
Metalni
200
nosač 4
3
ZA BUŠENJE OTVORA U
ZIDU I MONTAŽU KOŠULJICE
CIJEVI
1. Izbušite Ø70 mm kroz otvor.
2. Umetnite košuljicu za cijev u otvor.
3. Pričvrstite tuljak na košuljicu.
4. Odrežite košuljicu do oko 15 mm njezinog izvirivanja iz zida.
Kad je zid šupalj, koristite košuljicu za sklop cijevi kako
biste spriječili da miševi pregrizu spojni kabel.
5. Završite brtvljenjem košuljice pomoću kita ili katranizirane
smjese u završnoj fazi.
Zid
Unutarnja
Košuljica za
sklop cijevi
Izbušena rupa od ø70 mm
4
MONTAŽA UNUTARNJE JEDINICE
Pristup internim komponentama
UPOZORENJE
Ovaj dio predviđen je samo za ovlaštenog i licenciranog električara/
vodoinstalatera. Radovi iza prednje ploče koju pričvršćuju vijci
smiju se izvršiti samo uz nadzor kvalifi ciranog izvođača radova,
instalatera ili servisera.
Slijedite korake navedene u nastavku kako biste izvadili prednju
ploču. Prije uklanjanja prednje ploče unutarnje jedinice, uvijek
isključite napajanje (odn. napajanje unutarnje jedinice, napajanje
grijača i napajanje jedinice spremnika).
1. Uklonite 2 vijka za montažu smještena pri dnu prednje ploče.
2. Pažljivo povucite donji odjeljak prednje ploče prema sebi kako
biste skinuli prednje ploče s lijevih i desnih kuka.
3. Pridržite lijevi i desni rub prednje ploče kako biste podignuli
prednju ploču s kuka.
Vijci
OPREZ
Vanjska
15 mm
Približno 5 - 7 mm
Tuljak za sklop cijevi
Kit ili katranizirana smjesa
Kuka
Podignite
