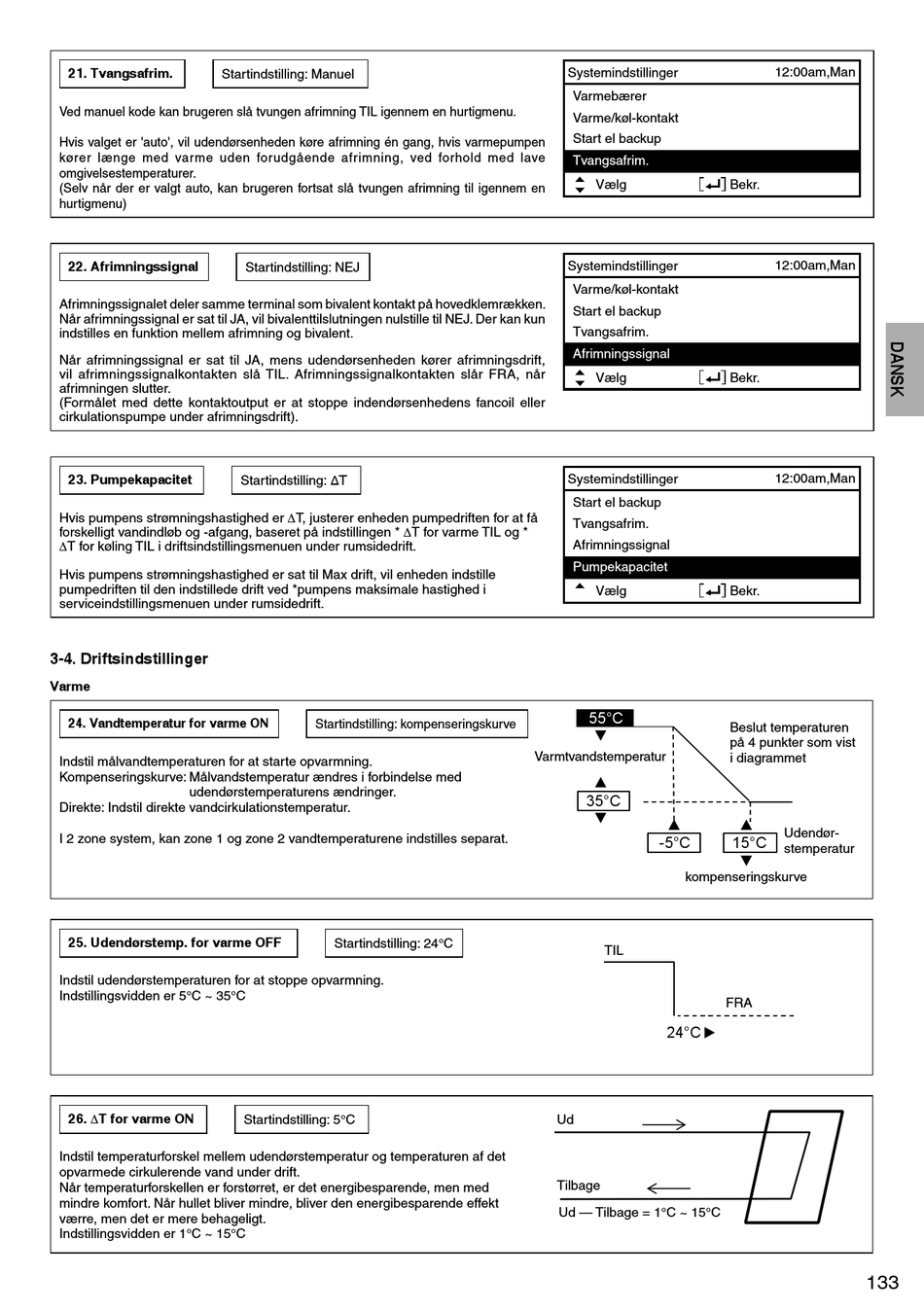

Panasonic WH-SDC0305J3E5 Installationshandbuch Seite 477

21. Tvangsafrim.
Startindstilling: Manuel
Ved manuel kode kan brugeren slå tvungen afrimning TIL igennem en hurtigmenu.
Hvis valget er 'auto', vil udendørsenheden køre afrimning én gang, hvis varmepumpen
kører længe med varme uden forudgående afrimning, ved forhold med lave
omgivelsestemperaturer.
(Selv når der er valgt auto, kan brugeren fortsat slå tvungen afrimning til igennem en
hurtigmenu)
22. Afrimningssignal
Afrimningssignalet deler samme terminal som bivalent kontakt på hovedklemrækken.
Når afrimningssignal er sat til JA, vil bivalenttilslutningen nulstille til NEJ. Der kan kun
indstilles en funktion mellem afrimning og bivalent.
Når afrimningssignal er sat til JA, mens udendørsenheden kører afrimningsdrift,
vil afrimningssignalkontakten slå TIL. Afrimningssignalkontakten slår FRA, når
afrimningen slutter.
(Formålet med dette kontaktoutput er at stoppe indendørsenhedens fancoil eller
cirkulationspumpe under afrimningsdrift).
23. Pumpekapacitet
Hvis pumpens strømningshastighed er T, justerer enheden pumpedriften for at få
forskelligt vandindløb og -afgang, baseret på indstillingen * T for varme TIL og *
T for køling TIL i driftsindstillingsmenuen under rumsidedrift.
Hvis pumpens strømningshastighed er sat til Max drift, vil enheden indstille
pumpedriften til den indstillede drift ved *pumpens maksimale hastighed i
serviceindstillingsmenuen under rumsidedrift.
3-4. Driftsindstillinger
Varme
24. Vandtemperatur for varme ON
Indstil målvandtemperaturen for at starte opvarmning.
Kompenseringskurve: Målvandstemperatur ændres i forbindelse med
udendørstemperaturens ændringer.
Direkte: Indstil direkte vandcirkulationstemperatur.
I 2 zone system, kan zone 1 og zone 2 vandtemperaturene indstilles separat.
25. Udendørstemp. for varme OFF
Indstil udendørstemperaturen for at stoppe opvarmning.
Indstillingsvidden er 5°C ~ 35°C
26. T for varme ON
Indstil temperaturforskel mellem udendørstemperatur og temperaturen af det
opvarmede cirkulerende vand under drift.
Når temperaturforskellen er forstørret, er det energibesparende, men med
mindre komfort. Når hullet bliver mindre, bliver den energibesparende effekt
værre, men det er mere behageligt.
Indstillingsvidden er 1°C ~ 15°C
Startindstilling: NEJ
Startindstilling: ∆T
Startindstilling: kompenseringskurve
Startindstilling: 24°C
Startindstilling: 5°C
Systemindstillinger
Varmebærer
Varme/køl-kontakt
Start el backup
Tvangsafrim.
Vælg
Systemindstillinger
Varme/køl-kontakt
Start el backup
Tvangsafrim.
Afrimningssignal
Vælg
Systemindstillinger
Start el backup
Tvangsafrim.
Afrimningssignal
Pumpekapacitet
Vælg
55°C
Varmtvandstemperatur
35°C
-5°C
kompenseringskurve
TIL
24°C
Ud
Tilbage
Ud — Tilbage = 1°C ~ 15°C
12:00am,Man
Bekr.
12:00am,Man
Bekr.
12:00am,Man
Bekr.
Beslut temperaturen
på 4 punkter som vist
i diagrammet
Udendør-
15°C
stemperatur
FRA
133
