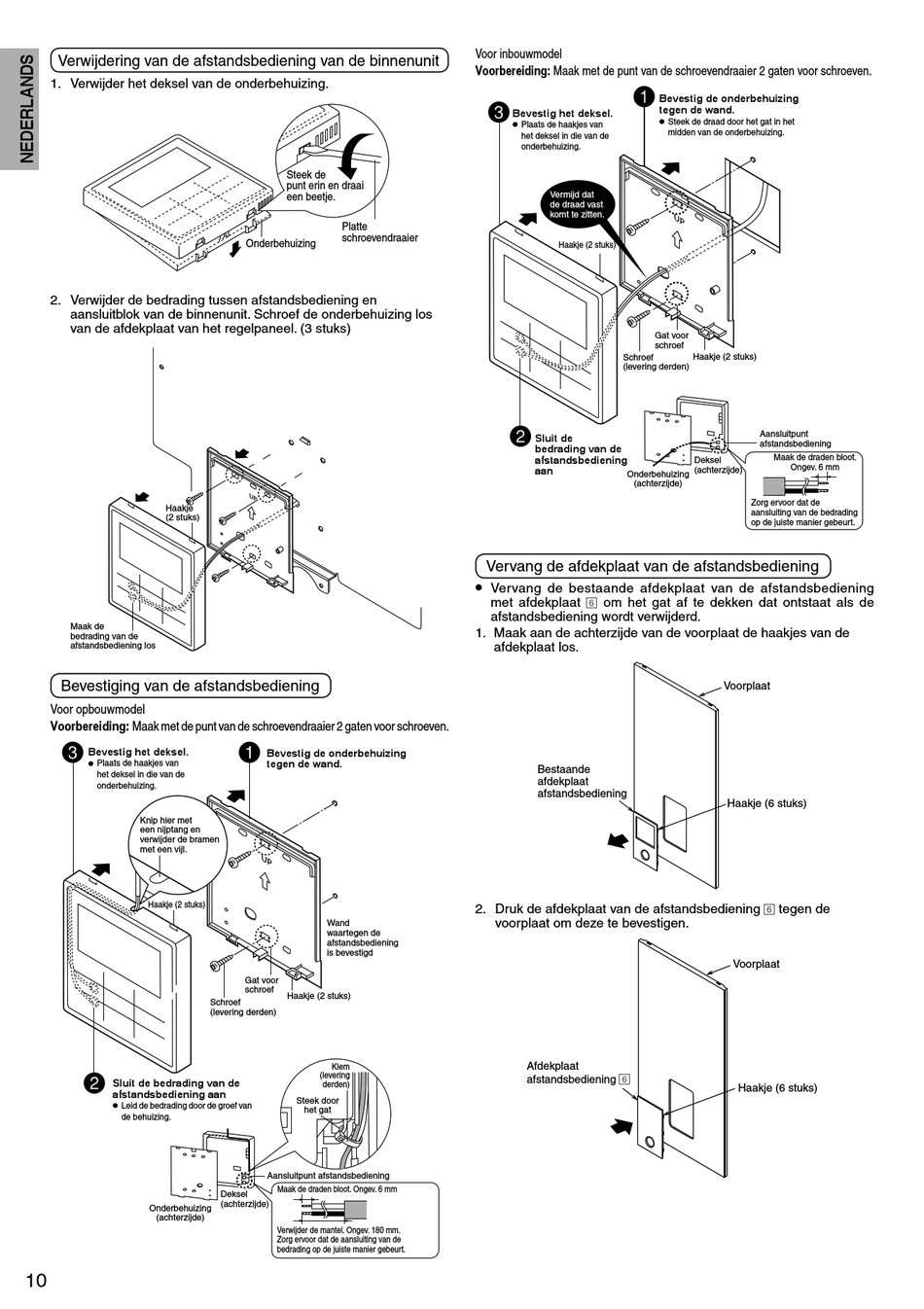

Verwijdering van de afstandsbediening van de binnenunit
1. Verwijder het deksel van de onderbehuizing.
2. Verwijder de bedrading tussen afstandsbediening en
aansluitblok van de binnenunit. Schroef de onderbehuizing los
van de afdekplaat van het regelpaneel. (3 stuks)
Haakje
(2 stuks)
Maak de
bedrading van de
afstandsbediening los
Bevestiging van de afstandsbediening
Voor opbouwmodel
Voorbereiding: Maak met de punt van de schroevendraaier 2 gaten voor schroeven.
Bevestig het deksel.
•
Plaats de haakjes van
het deksel in die van de
onderbehuizing.
Knip hier met
een nijptang en
verwijder de bramen
met een vijl.
Haakje (2 stuks)
Sluit de bedrading van de
afstandsbediening aan
•
Leid de bedrading door de groef van
de behuizing.
Onderbehuizing
(achterzijde)
10
Steek de
punt erin en draai
een beetje.
Platte
schroevendraaier
Onderbehuizing
Bevestig de onderbehuizing
tegen de wand.
U P
Wand
waartegen de
afstandsbediening
is bevestigd
Gat voor
schroef
Haakje (2 stuks)
Schroef
(levering derden)
Klem
(levering
derden)
Steek door
het gat
Aansluitpunt afstandsbediening
Maak de draden bloot. Ongev. 6 mm
Deksel
(achterzijde)
Verwijder de mantel. Ongev. 180 mm.
Zorg ervoor dat de aansluiting van de
bedrading op de juiste manier gebeurt.
Voor inbouwmodel
Voorbereiding: Maak met de punt van de schroevendraaier 2 gaten voor schroeven.
Bevestig het deksel.
•
Plaats de haakjes van
het deksel in die van de
onderbehuizing.
Vermijd dat
de draad vast
komt te zitten.
Haakje (2 stuks)
Schroef
(levering derden)
Sluit de
bedrading van de
afstandsbediening
aan
Onderbehuizing
(achterzijde)
Vervang de afdekplaat van de afstandsbediening
•
Vervang de bestaande afdekplaat van de afstandsbediening
met afdekplaat 6 om het gat af te dekken dat ontstaat als de
afstandsbediening wordt verwijderd.
1. Maak aan de achterzijde van de voorplaat de haakjes van de
afdekplaat los.
Bestaande
afdekplaat
afstandsbediening
2. Druk de afdekplaat van de afstandsbediening 6 tegen de
voorplaat om deze te bevestigen.
Afdekplaat
6
afstandsbediening
Bevestig de onderbehuizing
tegen de wand.
•
Steek de draad door het gat in het
midden van de onderbehuizing.
U P
Gat voor
schroef
Haakje (2 stuks)
Aansluitpunt
afstandsbediening
Maak de draden bloot.
Deksel
Ongev. 6 mm
(achterzijde)
Zorg ervoor dat de
aansluiting van de bedrading
op de juiste manier gebeurt.
Voorplaat
Haakje (6 stuks)
Voorplaat
Haakje (6 stuks)
