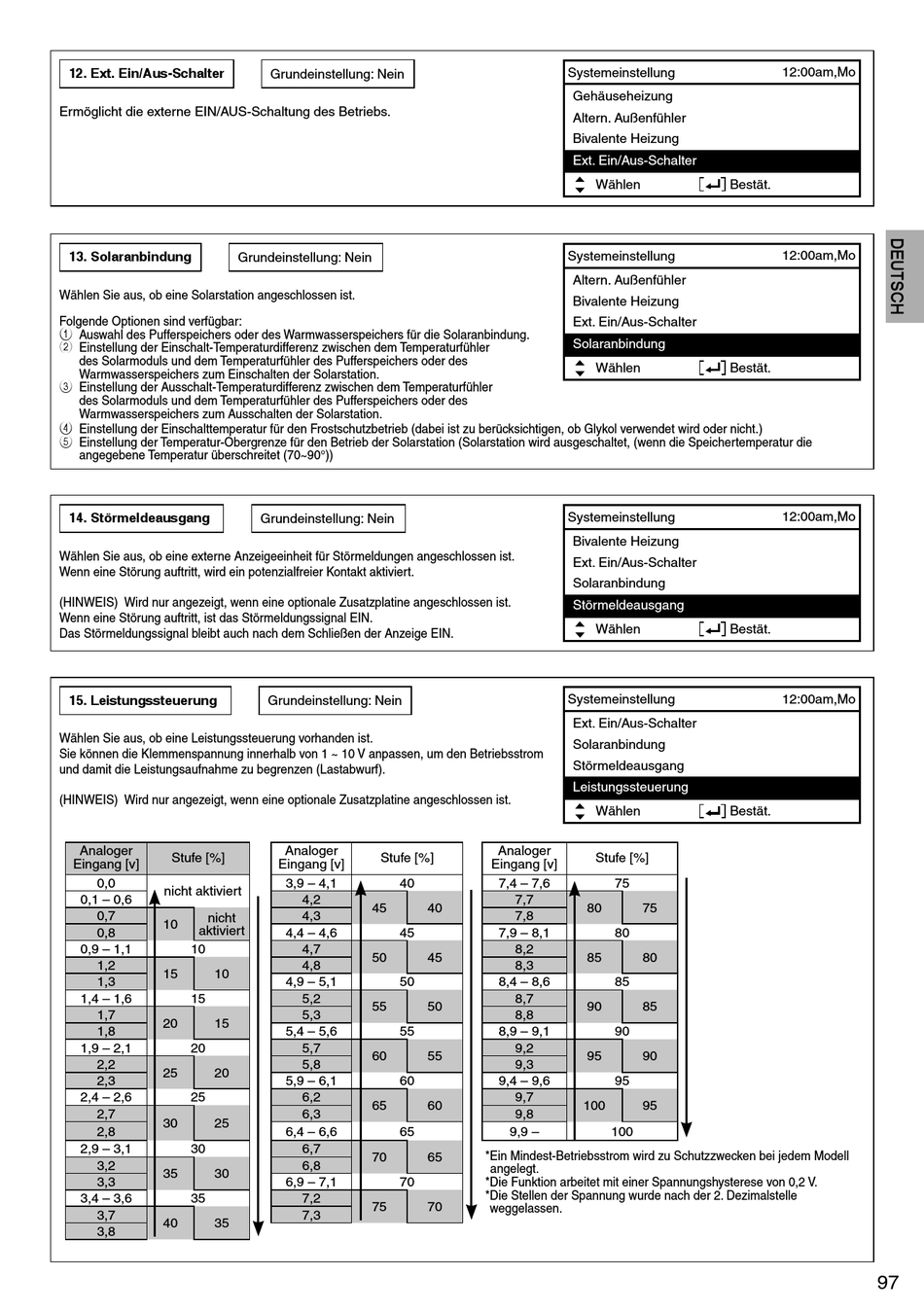

Leistungssteuerung - Panasonic WH-SDC0305J3E5 Installationshandbuch

12. Ext. Ein/Aus-Schalter
Ermöglicht die externe EIN/AUS-Schaltung des Betriebs.
13. Solaranbindung
Wählen Sie aus, ob eine Solarstation angeschlossen ist.
Folgende Optionen sind verfügbar:
1 Auswahl des Pufferspeichers oder des Warmwasserspeichers für die Solaranbindung.
2 Einstellung der Einschalt-Temperaturdifferenz zwischen dem Temperaturfühler
des Solarmoduls und dem Temperaturfühler des Pufferspeichers oder des
Warmwasserspeichers zum Einschalten der Solarstation.
3 Einstellung der Ausschalt-Temperaturdifferenz zwischen dem Temperaturfühler
des Solarmoduls und dem Temperaturfühler des Pufferspeichers oder des
Warmwasserspeichers zum Ausschalten der Solarstation.
4 Einstellung der Einschalttemperatur für den Frostschutzbetrieb (dabei ist zu berücksichtigen, ob Glykol verwendet wird oder nicht.)
5 Einstellung der Temperatur-Obergrenze für den Betrieb der Solarstation (Solarstation wird ausgeschaltet, (wenn die Speichertemperatur die
angegebene Temperatur überschreitet (70~90°))
14. Störmeldeausgang
Wählen Sie aus, ob eine externe Anzeigeeinheit für Störmeldungen angeschlossen ist.
Wenn eine Störung auftritt, wird ein potenzialfreier Kontakt aktiviert.
(HINWEIS) Wird nur angezeigt, wenn eine optionale Zusatzplatine angeschlossen ist.
Wenn eine Störung auftritt, ist das Störmeldungssignal EIN.
Das Störmeldungssignal bleibt auch nach dem Schließen der Anzeige EIN.

15. Leistungssteuerung

Wählen Sie aus, ob eine Leistungssteuerung vorhanden ist.
Sie können die Klemmenspannung innerhalb von 1 ~ 10 V anpassen, um den Betriebsstrom
und damit die Leistungsaufnahme zu begrenzen (Lastabwurf).
(HINWEIS) Wird nur angezeigt, wenn eine optionale Zusatzplatine angeschlossen ist.
Analoger
Stufe [%]
Eingang [v]
0,0
nicht aktiviert
0,1 – 0,6
0,7
nicht
10
aktiviert
0,8
0,9 – 1,1 10
1,2
15 10
1,3
1,4 – 1,6 15
1,7
20 15
1,8
1,9 – 2,1 20
2,2
25 20
2,3
2,4 – 2,6 25
2,7
30 25
2,8
2,9 – 3,1 30
3,2
35 30
3,3
3,4 – 3,6 35
3,7
40 35
3,8
Grundeinstellung: Nein
Grundeinstellung: Nein
Grundeinstellung: Nein
Grundeinstellung: Nein
Analoger
Stufe [%]
Eingang [v]
3,9 – 4,1 40
4,2
45
4,3
4,4 – 4,6 45
4,7
50
4,8
4,9 – 5,1 50
5,2
55
5,3
5,4 – 5,6 55
5,7
60
5,8
5,9 – 6,1 60
6,2
65
6,3
6,4 – 6,6 65
6,7
70
6,8
6,9 – 7,1 70
7,2
75
7,3
Systemeinstellung
Gehäuseheizung
Altern. Außenfühler
Bivalente Heizung
Ext. Ein/Aus-Schalter
Wählen
Systemeinstellung
Altern. Außenfühler
Bivalente Heizung
Ext. Ein/Aus-Schalter
Solaranbindung
Wählen
Systemeinstellung
Bivalente Heizung
Ext. Ein/Aus-Schalter
Solaranbindung
Störmeldeausgang
Wählen
Systemeinstellung
Ext. Ein/Aus-Schalter
Solaranbindung
Störmeldeausgang
Leistungssteuerung
Wählen
Analoger
Stufe [%]
Eingang [v]
7,4 – 7,6
7,7
40 80
7,8
7,9 – 8,1
8,2
45 85
8,3
8,4 – 8,6
8,7
50 90
8,8
8,9 – 9,1
9,2
55 95
9,3
9,4 – 9,6
9,7
60 100
9,8
9,9 –
*Ein Mindest-Betriebsstrom wird zu Schutzzwecken bei jedem Modell
65
angelegt.
*Die Funktion arbeitet mit einer Spannungshysterese von 0,2 V.
* Die Stellen der Spannung wurde nach der 2. Dezimalstelle
70
weggelassen.
12:00am,Mo
Bestät.
12:00am,Mo
Bestät.
12:00am,Mo
Bestät.
12:00am,Mo
Bestät.
75
75
80
80
85
85
90
90
95
95
100
97
