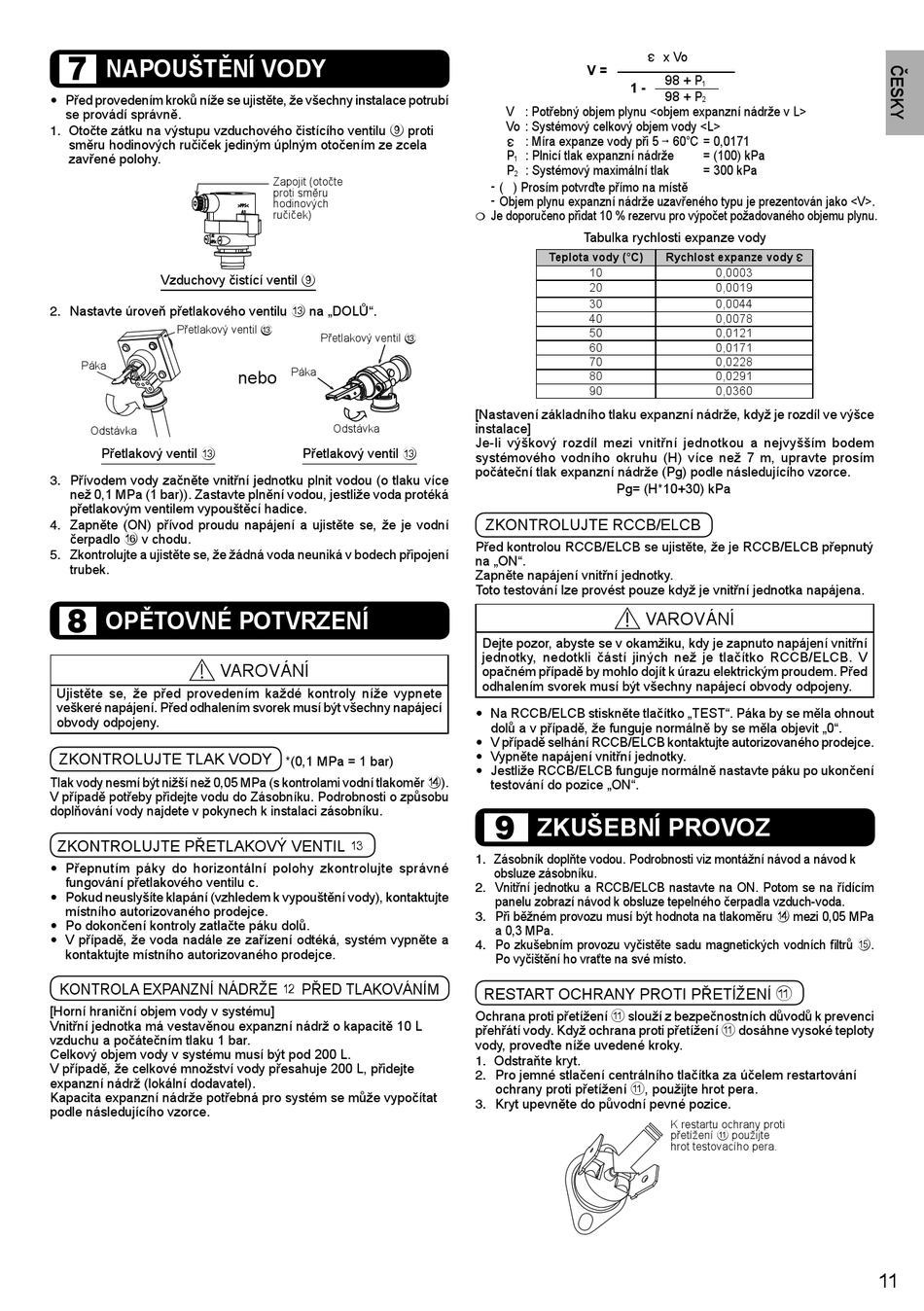

NAPOUŠTĚNÍ VODY
7
•
Před provedením kroků níže se ujistěte, že všechny instalace potrubí
se provádí správně.
1. Otočte zátku na výstupu vzduchového čistícího ventilu 9 proti
směru hodinových ručiček jediným úplným otočením ze zcela
zavřené polohy.
Vzduchovy čistící ventil 9
2. Nastavte úroveň přetlakového ventilu c na „DOLŮ".
Přetlakový ventil c
Páka
Odstávka
Přetlakový ventil c
3. Přívodem vody začněte vnitřní jednotku plnit vodou (o tlaku více
než 0,1 MPa (1 bar)). Zastavte plnění vodou, jestliže voda protéká
přetlakovým ventilem vypouštěcí hadice.
4. Zapněte (ON) přívod proudu napájení a ujistěte se, že je vodní
čerpadlo f v chodu.
5. Zkontrolujte a ujistěte se, že žádná voda neuniká v bodech připojení
trubek.
OPĚTOVNÉ POTVRZENÍ
8
VAROVÁNÍ
Ujistěte se, že před provedením každé kontroly níže vypnete
veškeré napájení. Před odhalením svorek musí být všechny napájecí
obvody odpojeny.
ZKONTROLUJTE TLAK VODY
Tlak vody nesmí být nižší než 0,05 MPa (s kontrolami vodní tlakoměr d).
V případě potřeby přidejte vodu do Zásobníku. Podrobnosti o způsobu
doplňování vody najdete v pokynech k instalaci zásobníku.
ZKONTROLUJTE PŘETLAKOVÝ VENTIL c
•
Přepnutím páky do horizontální polohy zkontrolujte správné
fungování přetlakového ventilu c.
•
Pokud neuslyšíte klapání (vzhledem k vypouštění vody), kontaktujte
místního autorizovaného prodejce.
•
Po dokončení kontroly zatlačte páku dolů.
•
V případě, že voda nadále ze zařízení odtéká, systém vypněte a
kontaktujte místního autorizovaného prodejce.
KONTROLA EXPANZNÍ NÁDRŽE b PŘED TLAKOVÁNÍM
[Horní hraniční objem vody v systému]
Vnitřní jednotka má vestavěnou expanzní nádrž o kapacitě 10 L
vzduchu a počátečním tlaku 1 bar.
Celkový objem vody v systému musí být pod 200 L.
V případě, že celkové množství vody přesahuje 200 L, přidejte
expanzní nádrž (lokální dodavatel).
Kapacita expanzní nádrže potřebná pro systém se může vypočítat
podle následujícího vzorce.
Zapojit (otočte
proti směru
hodinových
ručiček)
Přetlakový ventil c
Páka
nebo
Odstávka
Přetlakový ventil c
*(0,1 MPa = 1 bar)
V =
1 -
V : Potřebný objem plynu <objem expanzní nádrže v L>
Vo : Systémový celkový objem vody <L>
: Míra expanze vody při 5
P : Plnicí tlak expanzní nádrže
1
P : Systémový maximální tlak
2
- ( ) Prosím potvrďte přímo na místě
- Objem plynu expanzní nádrže uzavřeného typu je prezentován jako <V>.
Je doporučeno přidat 10 % rezervu pro výpočet požadovaného objemu plynu.
 
Tabulka rychlosti expanze vody
Teplota vody (°C)
10
20
30
40
50
60
70
80
90
[Nastavení základního tlaku expanzní nádrže, když je rozdíl ve výšce
instalace]
Je-li výškový rozdíl mezi vnitřní jednotkou a nejvyšším bodem
systémového vodního okruhu (H) více než 7 m, upravte prosím
počáteční tlak expanzní nádrže (Pg) podle následujícího vzorce.
Pg= (H*10+30) kPa
ZKONTROLUJTE RCCB/ELCB
Před kontrolou RCCB/ELCB se ujistěte, že je RCCB/ELCB přepnutý
na „ON".
Zapněte napájení vnitřní jednotky.
Toto testování lze provést pouze když je vnitřní jednotka napájena.
VAROVÁNÍ
Dejte pozor, abyste se v okamžiku, kdy je zapnuto napájení vnitřní
jednotky, nedotkli částí jiných než je tlačítko RCCB/ELCB. V
opačném případě by mohlo dojít k úrazu elektrickým proudem. Před
odhalením svorek musí být všechny napájecí obvody odpojeny.
•
Na RCCB/ELCB stiskněte tlačítko „TEST". Páka by se měla ohnout
dolů a v případě, že funguje normálně by se měla objevit „0".
•
V případě selhání RCCB/ELCB kontaktujte autorizovaného prodejce.
•
Vypněte napájení vnitřní jednotky.
•
Jestliže RCCB/ELCB funguje normálně nastavte páku po ukončení
testování do pozice „ON".
ZKUŠEBNÍ PROVOZ
9
1. Zásobník doplňte vodou. Podrobnosti viz montážní návod a návod k
obsluze zásobníku.
2. Vnitřní jednotku a RCCB/ELCB nastavte na ON. Potom se na řídícím
panelu zobrazí návod k obsluze tepelného čerpadla vzduch-voda.
3. Při běžném provozu musí být hodnota na tlakoměru d mezi 0,05 MPa
a 0,3 MPa.
4. Po zkušebním provozu vyčistěte sadu magnetických vodních fi ltrů e.
Po vyčištění ho vraťte na své místo.
RESTART OCHRANY PROTI PŘETÍŽENÍ a
Ochrana proti přetížení a slouží z bezpečnostních důvodů k prevenci
přehřátí vody. Když ochrana proti přetížení a dosáhne vysoké teploty
vody, proveďte níže uvedené kroky.
1. Odstraňte kryt.
2. Pro jemné stlačení centrálního tlačítka za účelem restartování
ochrany proti přetížení a, použijte hrot pera.
3. Kryt upevněte do původní pevné pozice.
x Vo
98 + P
1
98 + P
2
60˚C = 0,0171

= (100) kPa
= 300 kPa
Rychlost expanze vody
0,0003
0,0019
0,0044
0,0078
0,0121
0,0171
0,0228
0,0291
0,0360
K restartu ochrany proti
přetížení a použijte
hrot testovacího pera.
