3.1 Baugruppe Räder
Den Abstand des Antriebsrades zum Seitenteil
bzw. zum Kleiderschutz durch Aufstecken des
Antriebsrades überprüfen/korrigieren.
Die Bereifung des Rads muss mindestens 10 mm
vom Seitenteil bzw. dem Kleiderschutz entfernt sein.
Achten Sie links und rechts auf den gleichen Abstand!

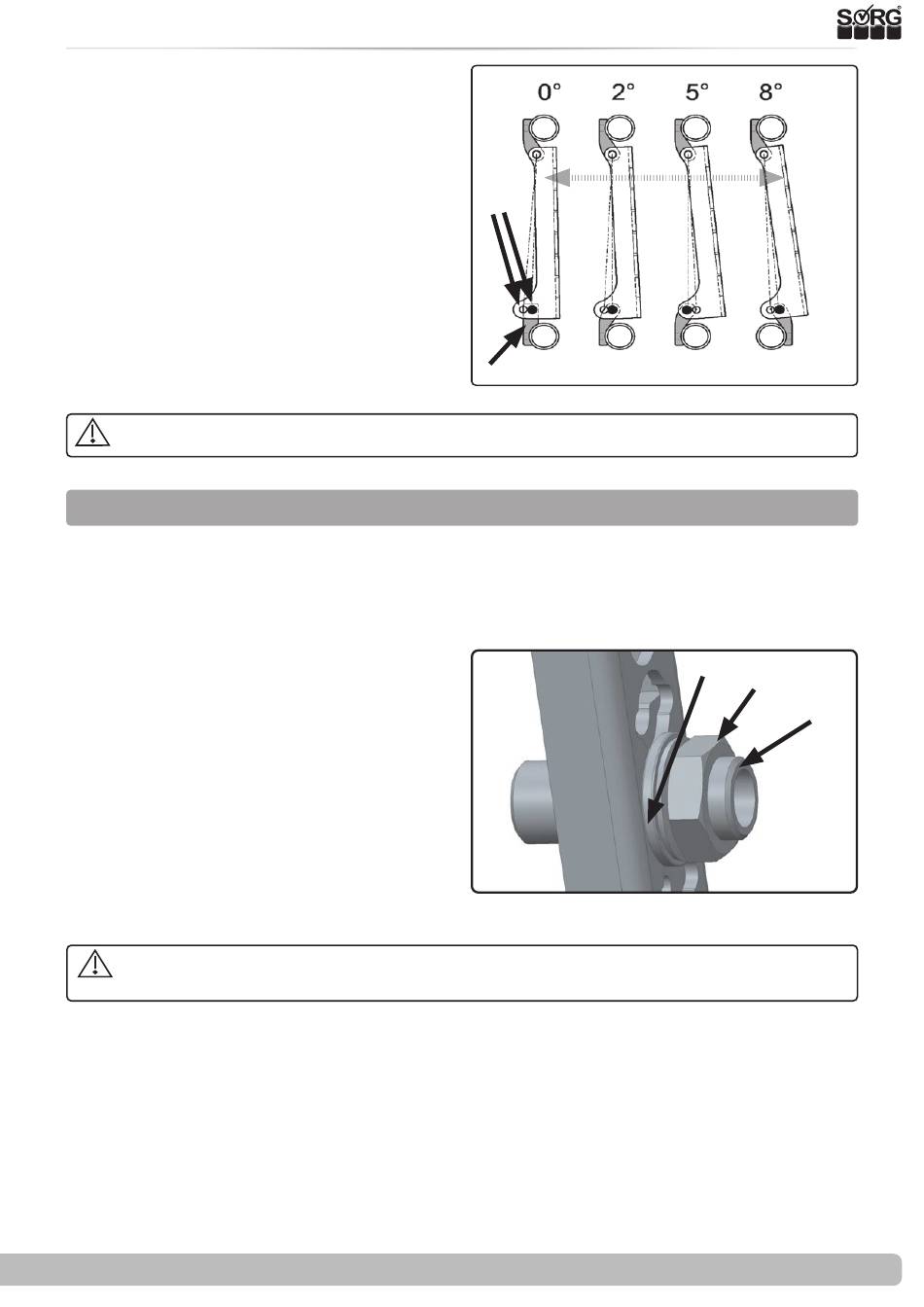

(1) Zum Ein- bzw. Herausdrehen des Steckachsen-
fittings:
•
lösen Sie die Schraubverbindung des
Fittings (B) (auch die Kontermutter auf der
Innenseite),
•
drehen Sie den kompletten Fitting (C) in
die gewünschte Position und
•
drehen Sie alle Schraubverbindungen wie-
der fest zu (Anzugsmoment Muttern M18
Fitting 40 Nm).
Überprüfen Sie unbedingt die Funktionstüchtigkeit der Kniehebelbremse und stellen Sie sie ggf. nach.
3.1.7 Spurausgleich Antriebsräder
Der Rollstuhl wird je nach Radsturzeinstellung und eventuellem Anbau der SORG Lenk- und
Schiebehilfe mit der entsprechenden Vorspur ausgeliefert. Bei Veränderung des Radsturzes oder
nachträglichem Anbau der Lenk- bzw. Schiebehilfe kann es notwendig sein, dass die Vorspur
verändert werden muss.
Zum Verändern der Vorspur:
•
Antriebsräder entfernen,
•
und Verschraubung (B+C) entfernen.
Je nach Anbauvariante und Radsturz beachten
Sie bitte die Anweisungen der folgenden Seiten.
Nachdem Sie die Vorspureinstellungen verän-
dert haben:
•
setzen Sie die Verschraubung (B+C)
wieder ein und drehen Sie die Schrau-
ben (B) fest zu.
Überprüfen/korrigieren Sie den Abstand des
Antriebsrades zum Seitenteil bzw. zum Kleider-
schutz durch Aufstecken des Antriebsrades.
Überprüfen Sie unbedingt die Funktionstüchtigkeit der Kniehebelbremse und stellen Sie
sie ggf. nach.
2021-01-12
(1)
innen
(B)
(D)
(2)
Serviceheft Dynamis MV
außen
(A) (B)
(C)
11 von 36
