Installation
Empfohlene Deckentypen
ADAPT Parasol EX ist für eine freihängende Montage,
abgependelt oder in direkter Deckennähe vorgesehen.
Aufhängung
Das Produkt besteht zum Teil aus einem Basismodul und
zum Teil aus einem Designmodul mit Unterblech. Das
Basismodul besitzt vier Aufhängebefestigungen.
Bei einer Montage in direkter Deckennähe sind außer
den mitgelieferten Distanzstücken, die beim Aufhängen
der Ausführung MF/HF mit Ø125-Anschluss verwendet
werden, keine zusätzlichen Montageteile erforderlich.
Bei abgependelter Montage wird eine Gewindestange
in jeder Befestigung verwendet (Abbildung 25).
Gewindestange, Montageteil SYST MS M8 (Abbildung 26)
wird separat bestellt.
Anschlussseite
Das Produkt kann mit Luft- und Wasseranschluss an Seite
2 (Standard) oder Seite 4 bestellt werden.
Anschlussabmessungen
Wasser
Ohne Ventile:
Kühlung, glattes Rohrende (Cu) Ø 12 x 1,0 mm
Heizung, glattes Rohrende (Cu) Ø 12 x 1,0 mm
Im Lieferumfang enthaltene und angeschlossene Ventile:
Kühlung Außengewinde DN15 (1/2 Zoll)
Heizung Außengewinde DN15 (1/2 Zoll)
Luft
Anschlussstutzen Ø125 (MF/HF) oder Ø160 mm (PF)
Luftanschluss
Abhängig von der bestellten Seite wird das Produkt mit an
Seite 2 oder 4 montierten Anschlussstutzen geliefert.
Auf der gegenüberliegenden Seite befindet sich ein
Deckel, der nur als Reinigungsdeckel verwendet werden
kann. Rohrsatz und Abdeckungen passen nicht, wenn die
Reinigungsluke als Luftanschluss verwendet wird.
Wasseranschluss
Verbinden Sie die Wasserleitungen mit Schnellkupplungen
(Push-on) oder Klemmringkupplungen, wenn das Produkt
ohne Ventile bestellt wird.
Beachten Sie, dass die Klemmringkupplungen Stützhülsen
in den Rohren erfordern. Verwenden Sie für die
Wasserleitungen keinen Lötanschluss.
Hohe Temperaturen können die vorhandenen Lötstellen
an der Einheit beschädigen.
Ein separat bestellbarer flexibler Wasseranschlussschlauch
ist für glatte Rohrenden und Ventile erhältlich.
Trockene Kühlung
Da die Komfortmodule so dimensioniert werden sollen,
dass sie Kondensat frei arbeiten, ist kein Drainagesystem
erforderlich.
1
4

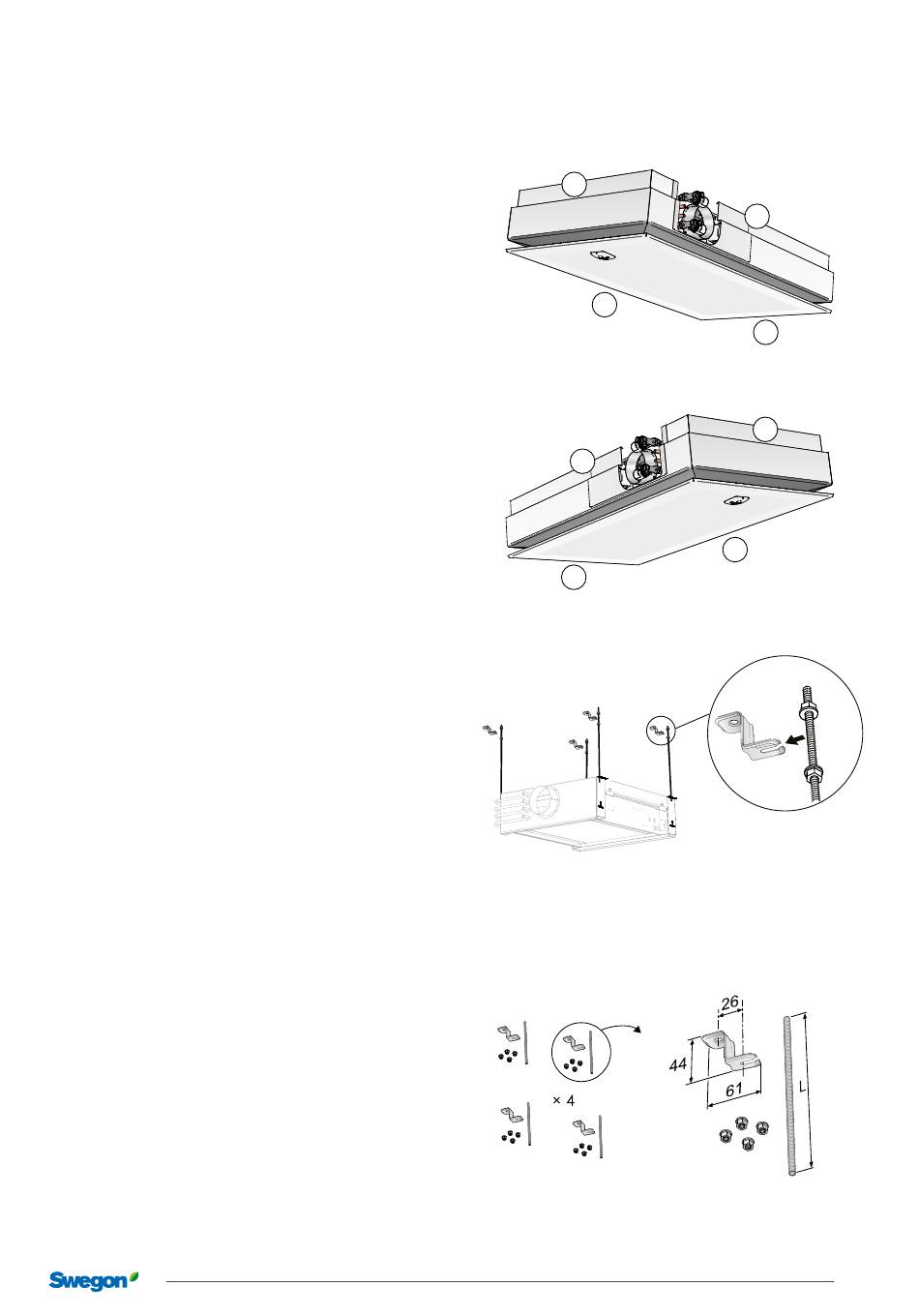

Abb. 23. Wasser- und Luftanschluss an Seite 2 (Standard).
4
3
Abb. 24. Wasser- und Luftanschluss an Seite 4.
Abb. 25. Aufhängung. Bei einer Montage in direkter
Deckennähe sind keine zusätzlichen Montageteile erforderlich.
Bei abgependelter Montage wird SYST MS M8 genutzt (separat
bestellbar).
Abb. 26. Montageteil SYST MS M8-1, Deckenbefestigung und
Gewindestange
