Installation
Aufhängung
WISE Adriatic ist für eine einfache Montage mit Gewinde-
stangen an der Decke an allen Ecken mit Popnieten mit
Gewinde versehen.
Die Kühlbalken werden ohne Montageteile geliefert.
Wenn Montageteile gewünscht sind, müssen diese separat
bestellt werden.
Montagezubehör:
Für eine abgependelte Montage ist der Montagesatz
SYST MS-M8 erhältlich.
Für die Montage dicht unter der Decke ist der Montage-
satz SYST MD-ADRIATIC erhältlich
Herunterklappen des Designteils
Die Einheit ist an jedem Ende einer langen Seite mit
einem Druckknopf zum einfachen Herunterklappen des
Designteils für den Zugriff z. B. auf die Steuerausrüctung
versehen. Beim Herunterklappen wird eine lange Seite
geöffnet und das Designteil hängt dann weiterhin an der
gegenüberliegenden langen Seite.
Anschlusskappe, Anschluss an die Wand
Anschlusskappe, die in der Verlängerung des Klimabalkens
und weiter zur Wand montiert wird, um die Rohr- und
Kanalanschlüsse zu verdecken.
Die Anschlusskappe muss separat bestellt werden
Leicht erreichbare Wasseranschlüsse
Die Wasserleitungen sind besonders einfach erreichbar.
Dies erleichtert den Anschluss – vor allem, wenn z.B.
Quetschverbindungen und zugehöriges Werkzeug ver-
wendet werden sollen.
Dies verkürzt die Installationsdauer und erleichtert einen
sicheren Wasseranschluss.
Die Leitungen sind in standardisierter Form angebracht.
Kühl- /Heizleitungen sind daher unabhängig vom Produkt
identisch verlegt, was die Installation erleichtert.

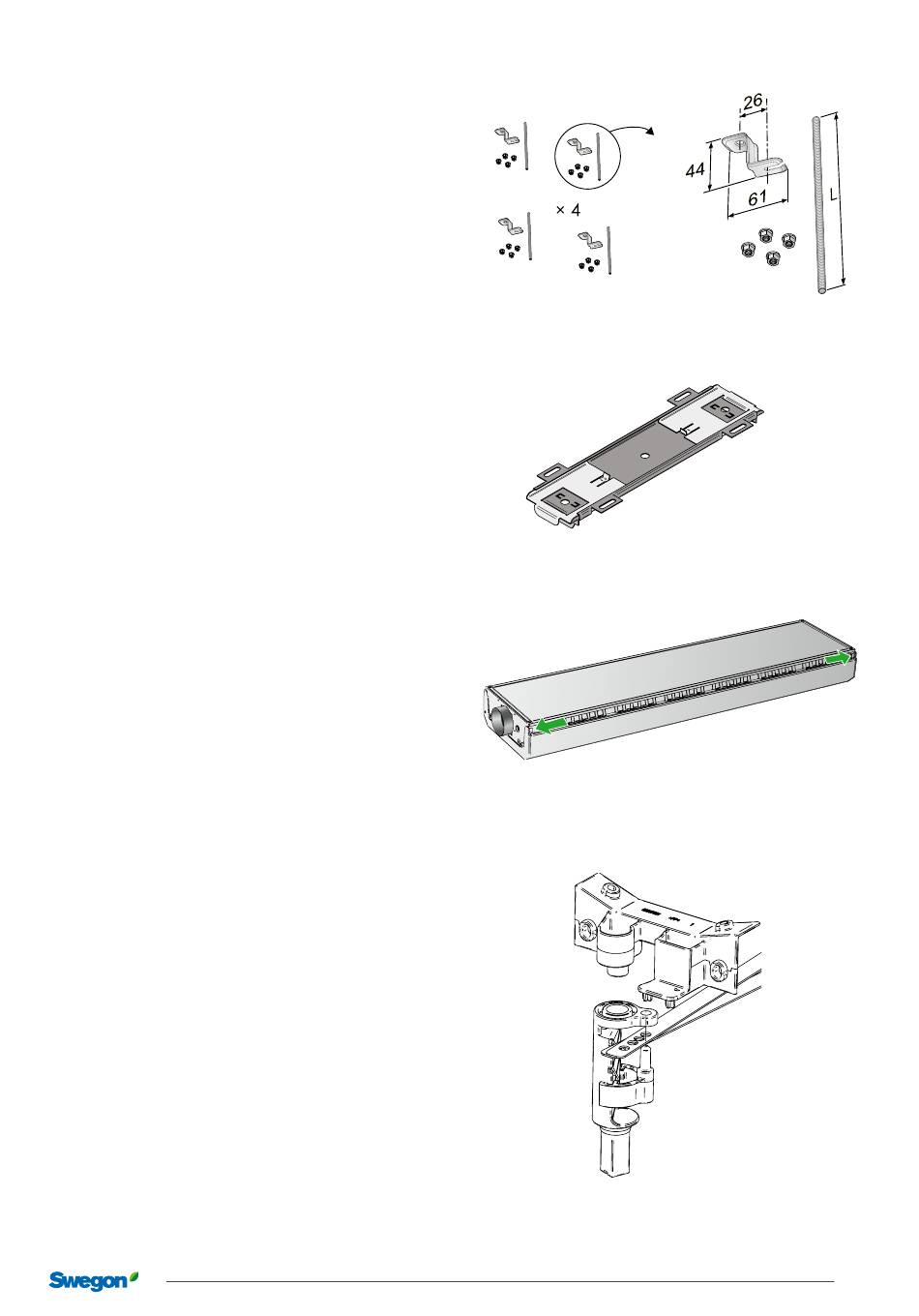

Abb. 13. Montageteil SYST MS M8-1, Deckenbefestigung und
Gewindestange
Abb. 14. Montageteil SYST MD-ADRIATIC, für die Montage dicht
unter der Decke.
Abb. 15. WISE Adriatic mit Druckknopf zum einfachen Herunter-
klappen des Designteils (das Beispiel zeigt das Produkt mit dem
Designteil Prisma).
Abb. 16. Zur Einstellung der Volumenstromverteilung kann z. B.
auch eine Seite verriegelt werden. Siehe die Bedienungsanleitung
für WISE Adriatic.
20230223
Konstruktionsänderungen vorbehalten.
WISE Adriatic
9
