ADAPT Parasol EX
Sensormodul
Das Sensormodul vereint einen Anwesenheitssensor und
einen Temperaturfühler in derselben Einheit.
Die Komponente ist standardmäßig am Unterblech von
ADAPT Parasol EX montiert, kann jedoch auch als
Zubehör für die Wandmontage bestellt werden. Dabei
ist eine bündige Ausführung in einer Standardstromdose
oder eine Aufputzmontage möglich.
Über Tasten am Sensormodul kann die Raumtemperatur
eingestellt, ADAPT Parasol EX in die Einregulierungs-
position versetzt oder die Alarmliste aufgerufen werden.
6 LEDs zeigen in der Normalposition den gewählten
Temperaturwert an. Bei einem Fehler erscheint der
aktuelle Alarm in Form von Blinksignalen, die sich mithilfe
einer Alarmliste übersetzen lassen.
Das Sensormodul wird per RJ12-Kabel mit dem Regler
verbunden.
Der Anwesenheitssensor deckt eine Bodenfläche von ca.
24 m
ab, wenn er in einer Höhe von 2,7 m und parallel
2
zum Boden angebracht wird.
Temperaturanpassung
Verringern Sie die
Temperatur durch
Drücken der linken
Taste.
Jede LED entspricht einer Erhöhung oder Verringerung des
Sollwerts um ein Grad.
Die Temperaturgrundeinstellungen werden in SWICCT oder
SuperWISE vorgenommen.

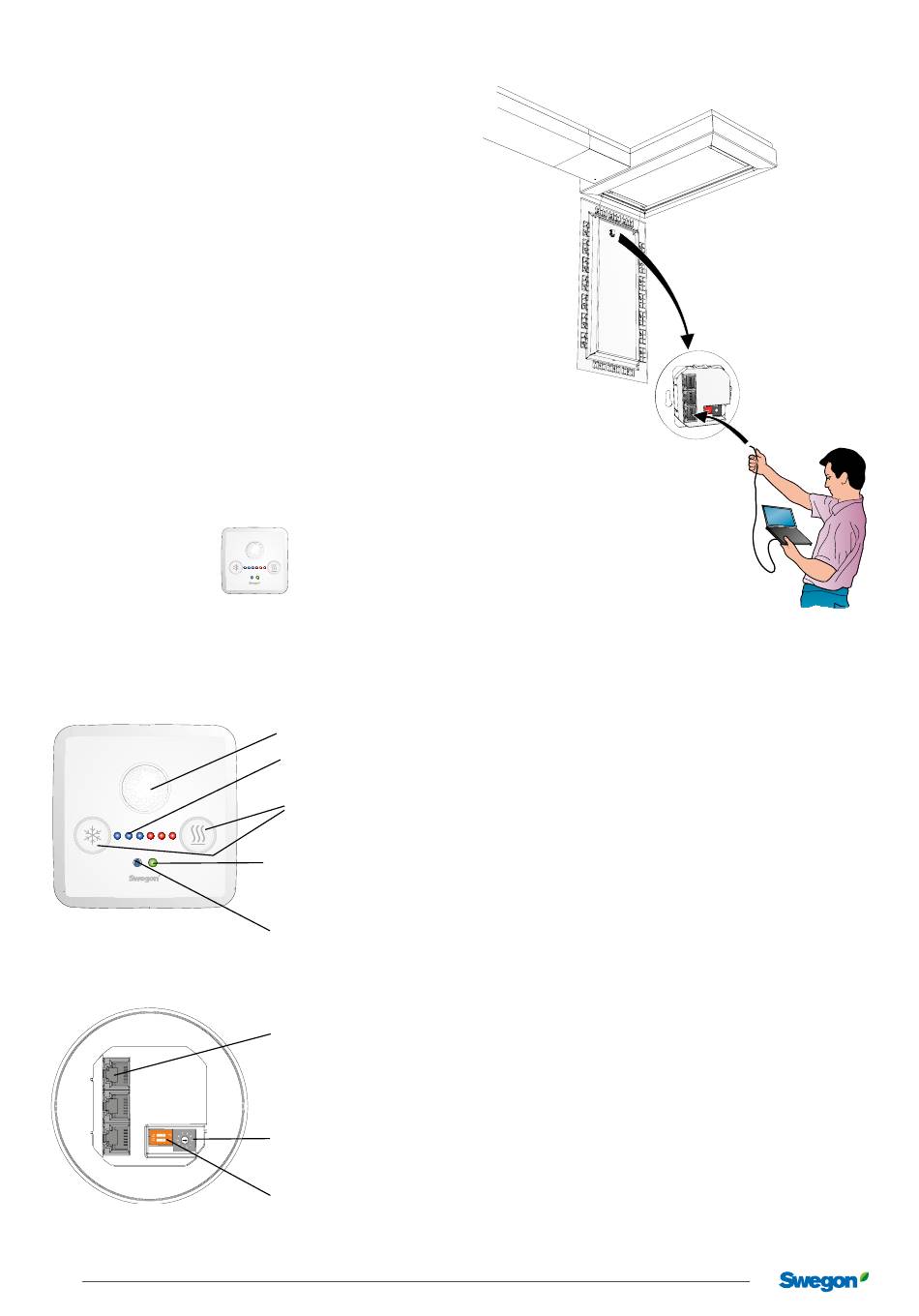

Abb. 9. Sensormodul, von Vorne gesehen
Abb. 10. Sensormodul, von der Rückseite gesehen
10
Konstruktionsänderungen vorbehalten.
Erhöhen Sie die
Temperatur durch
Drücken der rechten
Taste.
Anwesenheitssensor
LEDs für Temperatur,
Einregulierung oder
Alarmanzeige
Funktionstasten
Diode zur Funktionsanzeige
– Grün = OK
– Gelb = Alarm
– Grünes Blinken = Kondensalarm
– Grün/Gelb = Komfortalarm (nicht akut)
Temperaturfühler
3 parallele RJ12-Ports (Modbus) zum
Anschluss von z. B. Regler, einem weiteren
Sensormodul oder Computer über Cable
converter USB-RJ12
Adressierung des Sensormoduls. Mit jeder Master-
Einheit können 10 Sensormodule verbunden werden.
Jedes Modul benötigt dabei eine eindeutige Adresse.
Schalter für Abschlusswiderstand. Schalter 1 am
letzten Sensormodul im Kreis ist auf ON zu stellen.
20201104
Abb. 11. Mithilfe des Kabels CABLE CONVERTER USB-RJ12
(RS485) lässt sich ein Computer einfach anschließen, um z. B.
Softwareeinstellungen vorzunehmen. Der Anschluss kann
entweder wie auf der Abbildung an der Rückseite des
Sensormoduls oder direkt am Regler erfolgen. Die Vorgehens-
weise wird im SWICCT-Handbuch beschrieben
