Berechnungsformeln – wasserbasierte
Heizung
Hier folgen Formeln zur Berechnung des optimal
geeigneten Komfortmoduls. Die Berechnungswerte
können Tabelle 6-9 entnommen werden.
Kühl- bzw. Heizkapazität der Luft
· ∆T
P
= 1,2 · q
l
l
l
P
Kühl- bzw. Heizkapazität der Luft (W)
l
q
Volumenstrom Primärluft (l/s)
l
∆T
Temperaturdifferenz zwischen Primärluft (t
l
Raumluft (t
) (K)
r
Druckabfall für Heizkreis
∆p
= (q
/ k
)
2
v
v
pv
∆p
Druckabfall im Heizkreis (kPa)
v
q
Heizwasserdurchfluss (l/s), siehe Diagramm 6
v
k
Druckabfallkonstante für Heizkreis, siehe Tabelle
pv
6-9

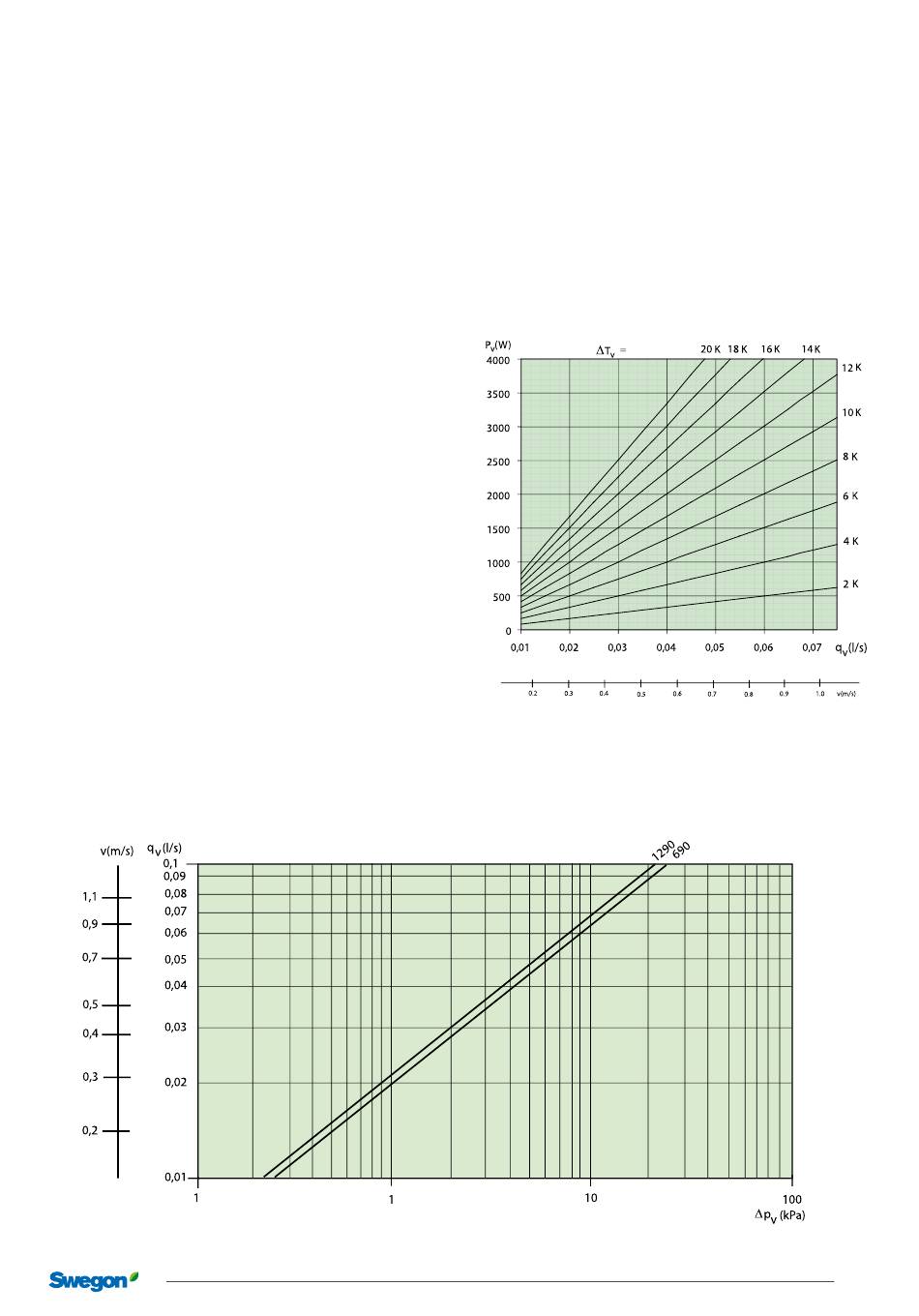

Diagramm 6. Druckabfall – Wasserdurchfluss Heizung
Heizkapazität des Wassers
· ∆T
P
= 4186 · q
v
v
P
Heizkapazität des Wassers (W)
v
q
Heizwasserdurchfluss (l/s)
v
∆T
Temperaturdifferenz zwischen
v
Warmwasservorlauf und -rücklauf (K)
) und
Diagramm 5. Wasserdurchfluss – Heizkapazität
l
20201104
ADAPT Parasol EX
v
Konstruktionsänderungen vorbehalten.
21
