Einregulierung
Spezifische Düseneinstellungen
Um optimierte Düseneinstellungen zu spezifizieren, ist
stets von der Seite mit dem Wasseranschluss auszugehen.
Von dort orientieren Sie sich gegen den Uhrzeigersinn
und spezifizieren Seite für Seite, siehe Abb. 14-15. Auf
Wunsch können die Geräte werkseitig voreingestellt
bestellt werden (gilt nicht für Lagerware).

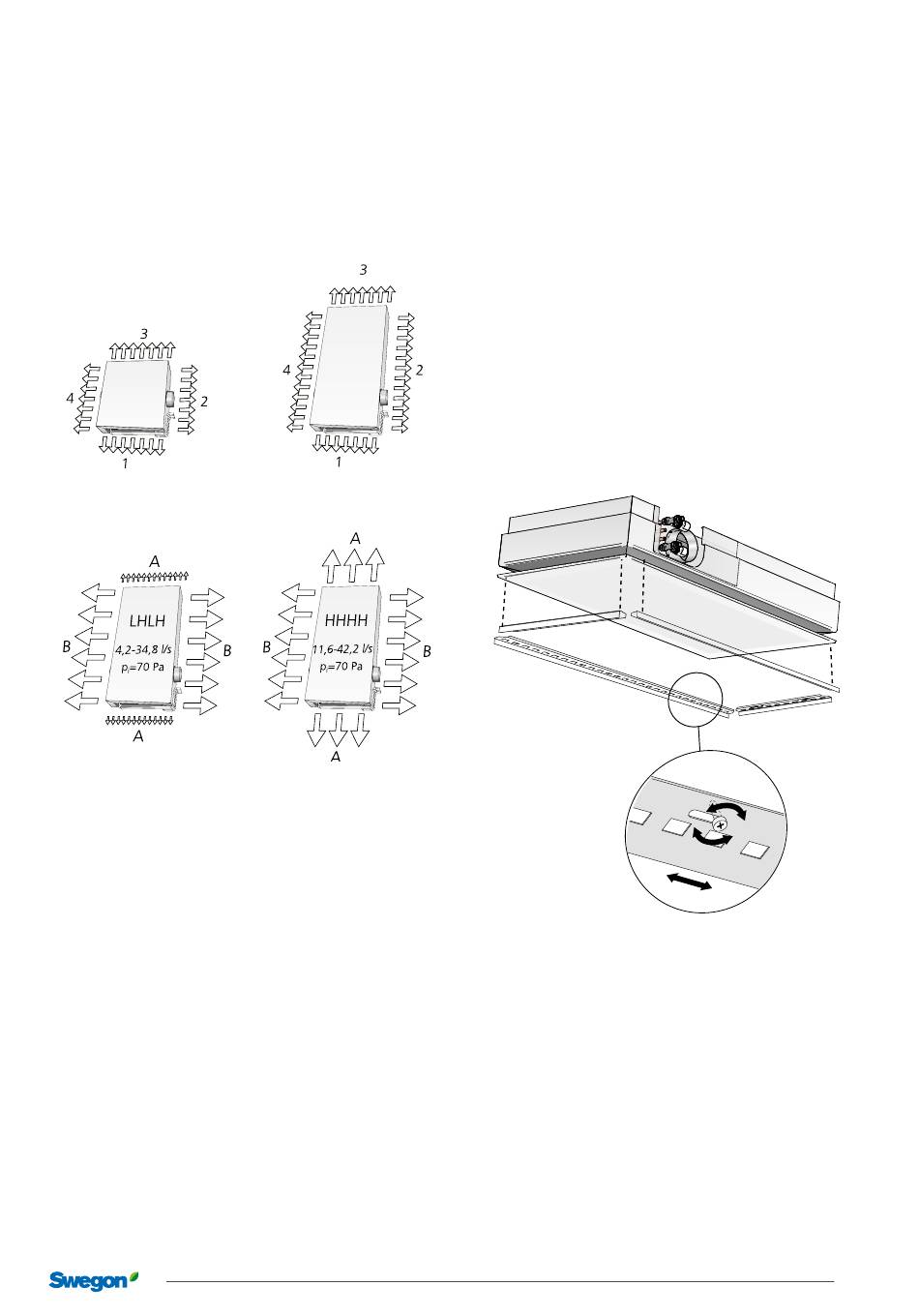

Abb. 14. Draufsicht, Seite 1-4
ADAPT Parasol EX 690
Abb. 16. Beispiel 1.
A = 2,1 l/s, B = 15,3 l/s
Beispiel 1:
Die Düseneinstellung LHLH bewirkt den geringstmöglichen
Abwesenheitsvolumenstrom (Seite 1+3 geöffnet).
Daraus ergibt sich ein minimaler Volumenstrom/
Abwesenheitsvolumenstrom von ca. 4 l/s und ein
maximaler Volumenstrom von ca. 35 l/s bei p
Beispiel 2:
Wenn es stattdessen auf den höchstmöglichen
maximalen Volumenstrom bzw. die größtmögliche
Leistung ankommt, werden die Düsen auf HHHH gestellt
(also überall vollständig geöffnet). Daraus ergibt sich ein
höherer maximaler Volumenstrom, wodurch jedoch auch
der Abwesenheitsvolumenstrom leicht steigt.
Diese Anpassungen sind nur verschiedene Einstellungen
an ein- und demselben Produkt, was für eine besonders
flexible und konfigurierbare Einheit sorgt, insbesondere
im Zusammenspiel mit der integrierten Software.
Die K-Faktoren für die jeweilige Seite gehen aus Tabelle
2-5 oder aus der Montageanleitung im Internet hervor.
Am komfortabelsten ist allerdings ProSelect, da sich hier
rasch verschiedene Varianten testen lassen.
Abb. 15. Draufsicht, Seite 1-4
ADAPT Parasol EX 1290
Abb. 17. Beispiel 2.
A = 5,8 l/s, B = 15,3 l/s
= 70 Pa
i
Düseneinstellung
Durch die einzigartige integrierte Düsenregelung in
ADAPT Parasol EX kann jede der vier Seiten individuell
eingestellt werden. Je nach Platzierung der Einheit und
dem Primärluftbedarf im Raum kann die Primärluft in die
gewünschte Richtung gelenkt werden. Die Optimierung
der Luftstromrichtung erfolgt ganz einfach mit Swegons
Dimensionierungsprogramm ProSelect, das unter www.
swegon.com heruntergeladen werden kann.
Die gewünschte Düseneinstellung erfolgt werkseitig, kann
jedoch bei Bedarf einfach vor Ort geändert werden.
K-Faktor
Für jede Düseneinstellung gilt ein spezieller k-Faktor.
Durch das Addieren der k-Faktoren für die Düsenein-
stellungen auf jeder Seite ergibt sich ein k-Gesamtfaktor
für die Einheit. Der entsprechende k-Faktor bei optimierter
Düseneinstellung ist ebenfalls über ProSelect abrufbar.
Abb. 18. Düseneinstellung
20201104
Konstruktionsänderungen vorbehalten.
ADAPT Parasol EX
13
