ADAPT Parasol EX
Installationsbeispiele
2
GP
2
GP
3

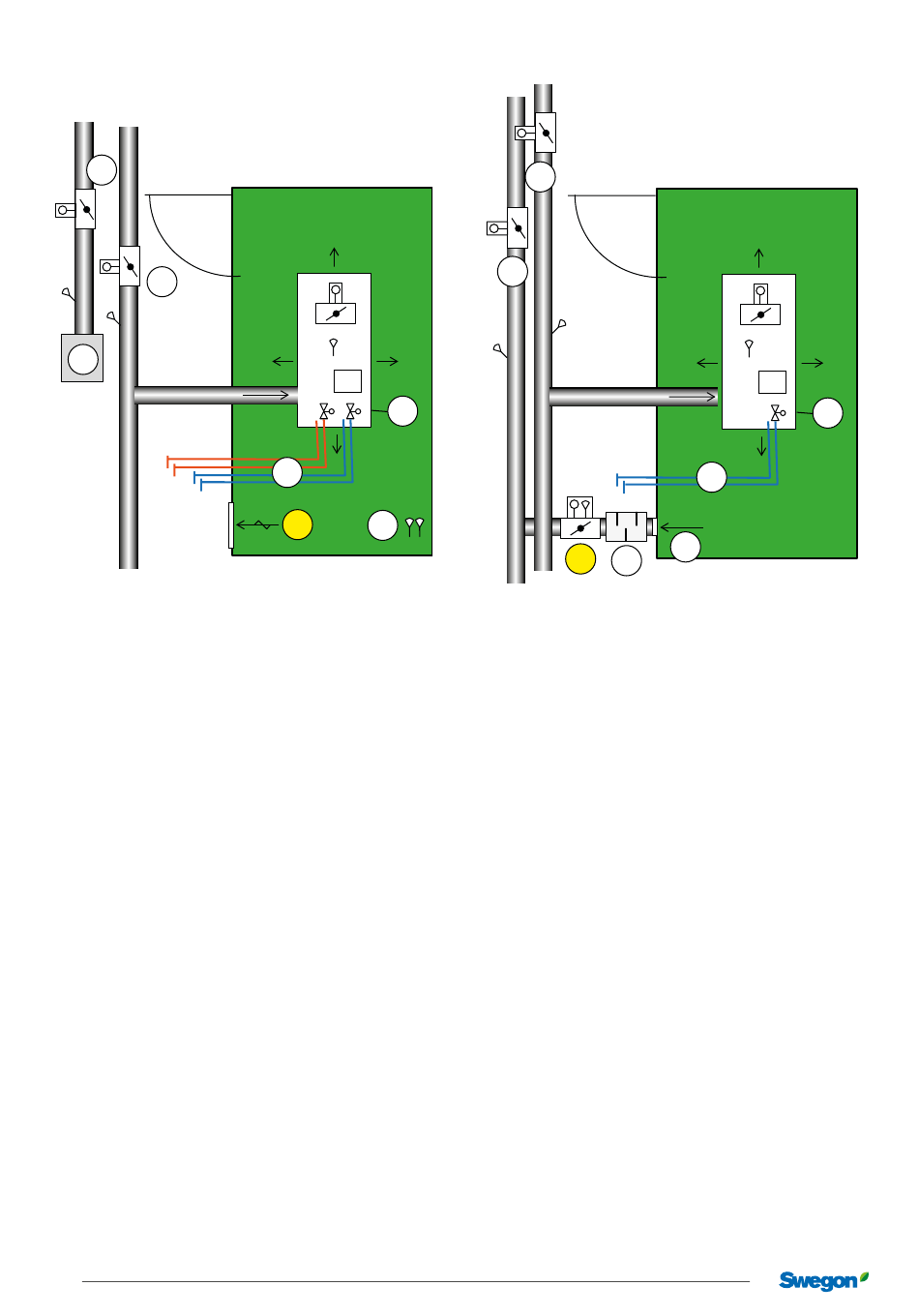

Abb. 12. Raumtyp 1 zeigt ADAPT Parasol EX in Büroräumen.
Abluft über Überluftauslässe (Ausgleich auf Zonenebene)
1. Komfortmodul ADAPT Parasol EX mit Zuluft, Kühlung
und Heizung einschl.
• Drucksensor
• Kommunikationseinheit/Regler
• Klappe mit Motor.
2. Zonenklappe
3. Abluftauslass
4. Kühl- und Heizwasser
5. Abluft durch Überluft zum Flur
6. Externes Sensormodul (Anwesenheitssensor und
Temperaturfühler)
12
Konstruktionsänderungen vorbehalten.
RE
1
4
5
6
20201104
2
2
GP
GP
4
6
Abb. 13. Raumtyp 2 zeigt ADAPT Parasol EX in Büroräumen.
Gleichgewicht von Zu- und Abluft.
1. Komfortmodul ADAPT Parasol EX mit Zuluft und
Kühlung einschl.
• Drucksensor
• Anwesenheitssensor
• Temperaturfühler
• Kommunikationseinheit/Regler
• Klappe mit Motor.
2. Zonenklappe
3. Kühlwasser
4. Abluft über Klappe per Slave-Steuerung von ADAPT
Parasol EX
5. Gitter oder vollständig geöffnetes Abluftventil vom Typ
EXC
6. Schalldämpfer CLA / SORDO
Betriebssituation
Je nach Status der angeschlossenen Fühler/Sensoren/
Geber stellt der Regler die Ausgänge auf eine von
mehreren möglichen Betriebssituationen ein.
x3
RE
1
3
5
