ADAPT
Montage - Einregulierung - Pflege
Montage

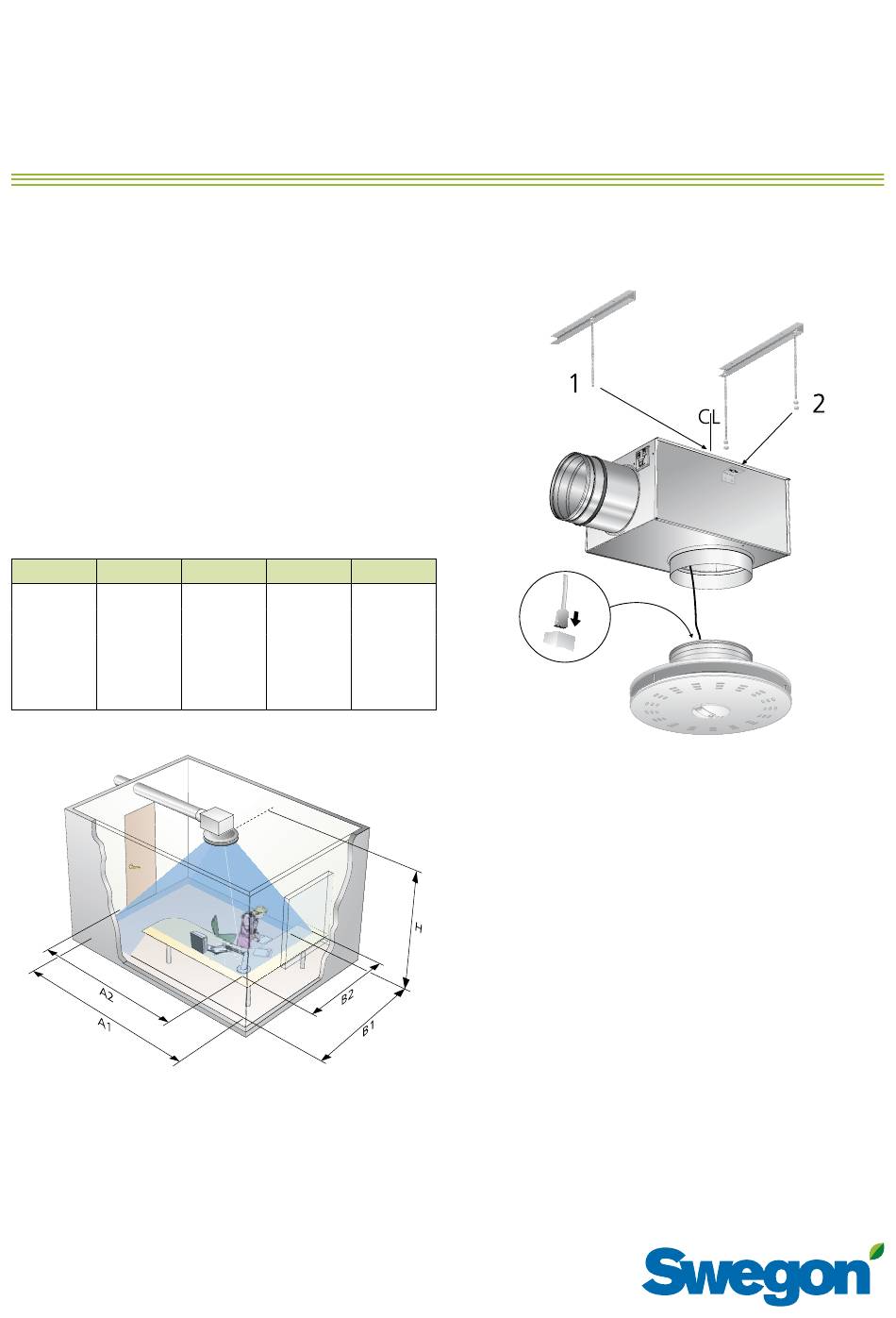

1. Der Anschlusskasten wird von der Decke pendelnd
abgehängt und an das Kanalsystem angeschlossen.
Pendelsystem 1 oder 2 verwenden.
2. Der Luftauslass ADAPT Extract wird in den Auslauf-
stutzen des Anschlusskastens gedrückt. Dabei darauf
achten, dass die Ausrichtung des Sensormoduls dem
Raumgrundriss (Gerätemuster) entspricht. Danach wird
der Luftauslass mit Schrauben oder Popnieten fixiert.
Bei Bedarf wird die Pendelstange des Anschlusskasten
nachjustiert, so dass der Luftauslass an der abgehäng-
ten Decke anliegt.
3. Den Gerätekontakt im Oberteil der Strahlkomponente
anschließen und das Sicherheitsseil montieren.
Tabelle. Abdeckungsbereich des Präsenzsensors
H
A1
2,2
4,5
2,4
4,8
2,6
5,3
2,8
5,7
3,0
6,1
Maßangaben in Meter.
Abbildung 1. Abdeckungsbereich des Präsenzsensors
Extract
TM
B1
A2
4,0
2,9
4,3
3,3
4,7
3,7
5,0
4,1
5,4
4,5
B2
2,5
2,9
3,2
3,6
4,0
Abbildung 2. ADAPT Extract, Montage
20100816
1
