ADAPT Parasol EX
Montage der Steuerausrüstung
An der Seite des Basismoduls ist an einem Führungsblech
die gesamte Steuerausrüstung zusammengefasst. Auf
derselben Seite befinden sich außerdem Wasser- und
Luftanschluss, was Installation und Wartung vereinfacht.
Wenn das Produkt mit Ventilsätzen bestellt wird,
werden diese am Regler angeschlossen geliefert. Bei
Lieferung sind sie beim Regler mithilfe von Kabelbindern
befestigt. Die Kabelbinder werden aufgeschnitten und
die Ventilsätze anschließend an den Rohren für Kühl- und
Heizrücklauf gemäß der beiliegenden Montageanleitung
montiert.
Montage von Designmodul und
Anschlussabdeckung
Nach dem Anschluss der Ventilsätze werden Designmodul
und Unterblech montiert.
Wurde das Produkt mit Sensormodul im Unterblech
bestellt (Standard), wird diese Einheit vor dem Unterblech
am Produkt montiert. Das Kabel für das Sensormodul
ist in diesem Fall im Produkt vormontiert und mit dem
Regler verbunden. Es muss nur noch der Kontakt am
Sensormodul angeschlossen werden.
Die Anschlussabdeckung kann als Zubehör bestellt
werden. Sie verdeckt die Steuerausrüstung sowie den
Wasser- und Luftanschluss.
Weitere Informationen entnehmen Sie der folgenden
Dokumentation unter www.swegon.com.
ADAPT Parasol EX Montageanleitung
ADAPT Parasol Handbuch
26
Konstruktionsänderungen vorbehalten.

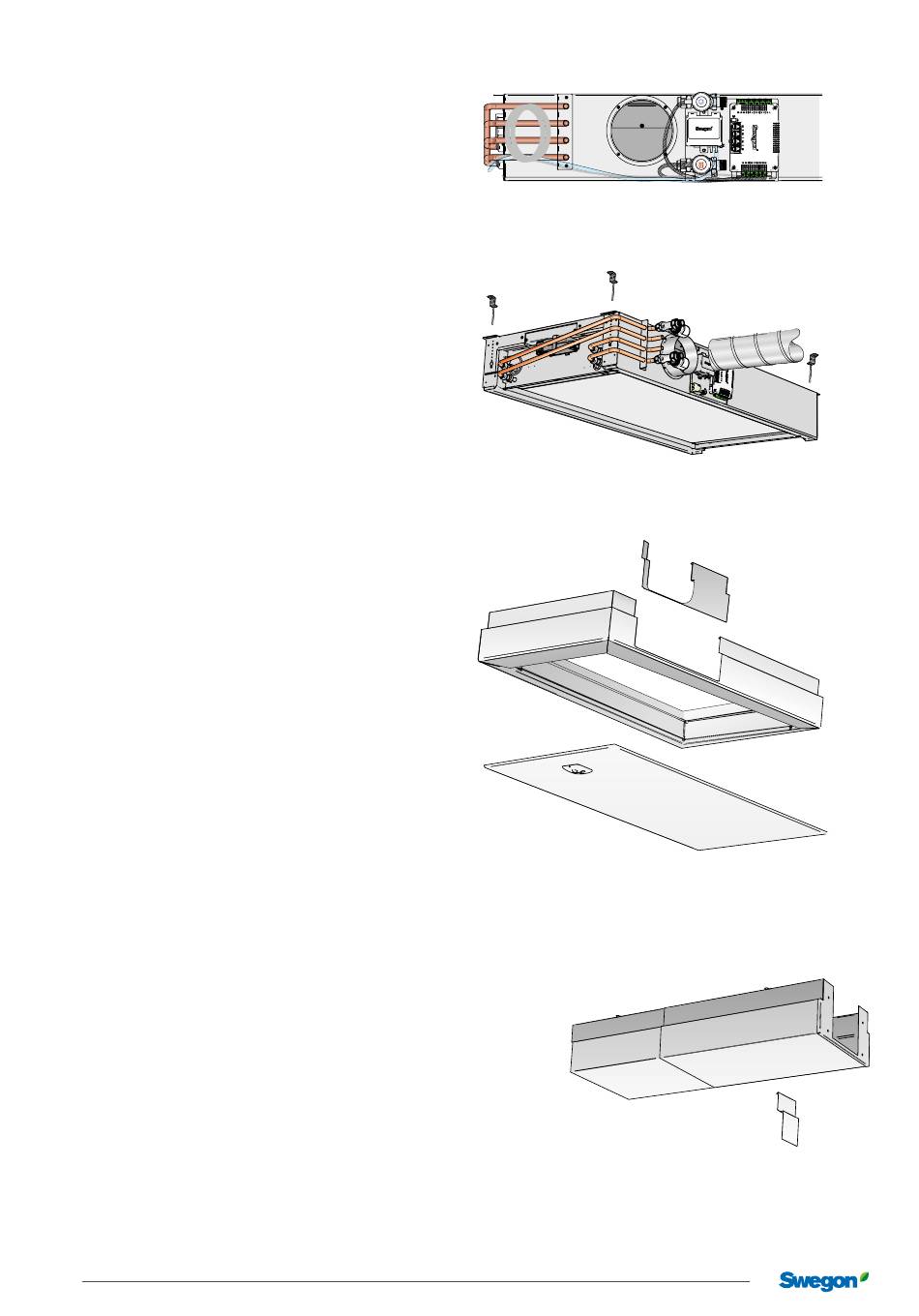

Abb. 27. Platzierung der Ventilsätze am Basismodul bei der
Lieferung.
Abb. 28. Basismodul mit montierten Ventilsätzen
Abb. 29. Designmodul mit Abdeckblech sowie Unterblech mit
Sensormodul
Abb. 30. Anschlussabdeckung inkl. zusätzlichem Abdeckblech,
um den Spalt zum Designgehäuse voll abzudecken.
20201104
