Spezifikation
Funktion
Die Einheiten sind in unterschiedlichen
Funktionsausführungen bestellbar:
A = Kühlung und Zuluft
B = Kühlung, Heizung und Zuluft
ADC
ADC wird standardmäßig werkseitig
montiert geliefert
Luftvolumen-
Einmoduleinheit:
stromausführung
ADAPT Parasol EX 690 MF/HF
ADAPT Parasol EX 690 PF
Zweimoduleinheit:
ADAPT Parasol EX 1290 MF/HF
ADAPT Parasol EX 1290 PF

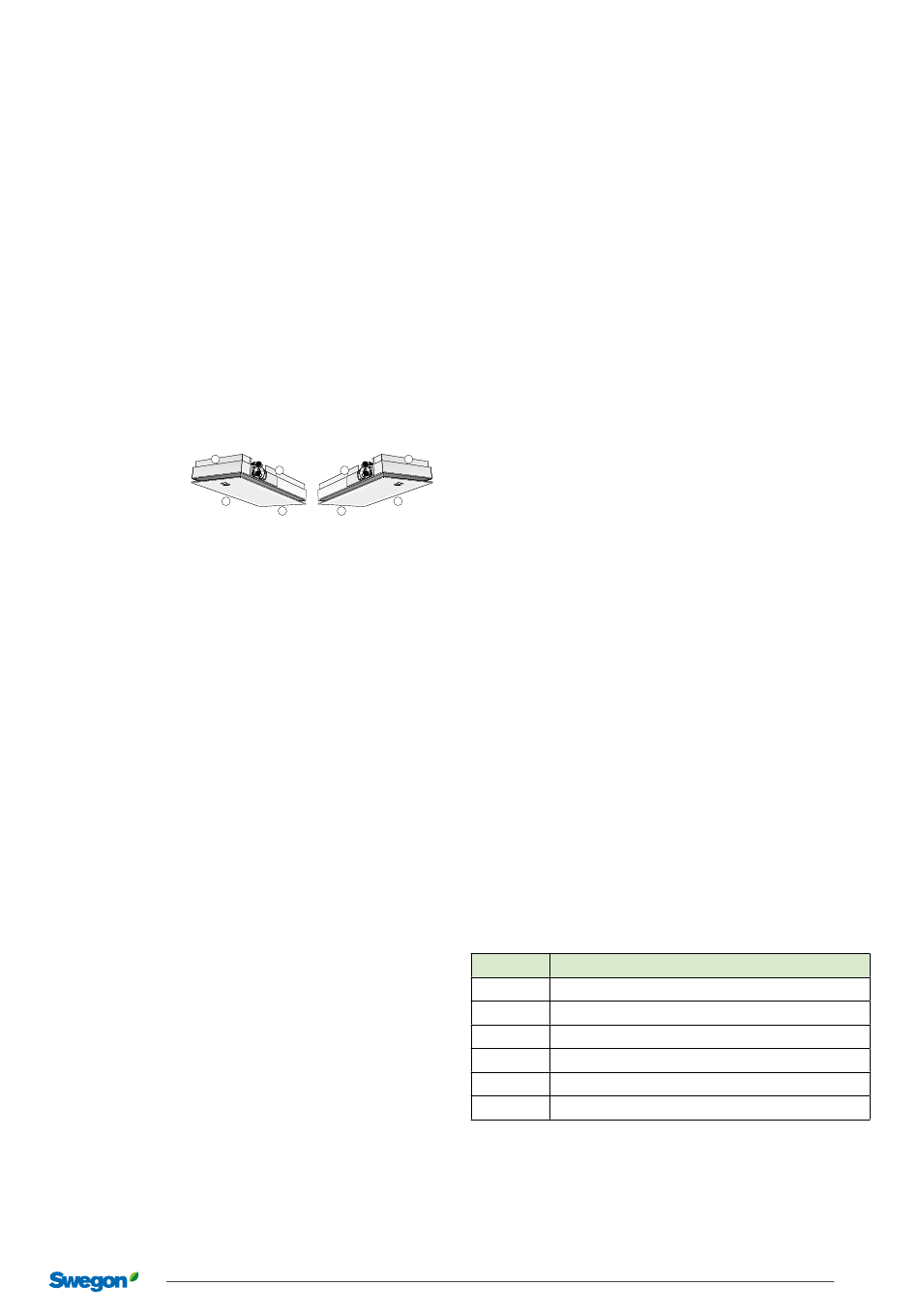

Luftanschluss-
Das Produkt kann mit Luftanschluss an
seite
Seite 2 (Standard) oder Seite 4 bestellt
werden.
1
Software-
Das Produkt kann so geliefert werden,
konfiguration
dass bestimmte Softwareeinstellungen
werkseitig vorkonfiguriert sind. Zum
Beispiel: Anwesenheitsvolumenstrom
und Temperatursollwert.
Düseneinstellung
Jede Seite bietet vier
Einstellungsmöglichkeiten: L, M, H
L = Niedriger Luftvolumenstrom
M = Mittlerer Luftvolumenstrom
H = Hoher Luftvolumenstrom
Farbe
Standardmäßig werden die Einheiten
in Swegons weißer Standardfarbe RAL
9003 mit Glanzgrad 30 ± 6 % geliefert,
sie können aber auch in sehr vielen
anderen Farben bestellt werden.
Kommunikation
Modbus RTU
Zuständigkeiten
Swegons Liefergrenze liegt an den Anschlusspunkten
für Wasser und Luft sowie am Anschluss für die
Raumregelungsausrüstung (siehe Abbildung 31-37).
• Das für die Rohrleitungen zuständige Unternehmen
verbindet die Anschlusspunkte für Wasser und Luft mit
dem glatten Rohrende. Außerdem führt es Befüllung,
Entlüftung und Druckprüfung des Systems aus.
• Das Lüftungsunternehmen stellt die Verbindung mit
dem Luftanschlussstutzen her.
• Der Anschluss von Strom- (24 V) und Signalkabeln
an der mit federbelasteten Druckanschlüssen
ausgestatteten Anschlussklemme muss von einem
Elektrounternehmen vorgenommen werden. Maximaler
Kabelquerschnitt: 2,5 mm
sicherzustellen, werden Kabelenden mit Stiften
empfohlen.
2
4
4
2
3
3
2
. Um die Funktion
Zubehörübersicht
Sensormodul
Ventilstellantrieb
Ventil
CO
-Sensor
2
Temperaturfühler
VOC-Sensor
Kondensatsensor
Kondensatsensor
Werkzeug zur
Düseneinstellung
Transformator
Transformator
Verbindungsstück Luft - Nippel SYST AD1
Verbindungsstück Luft - 90°
Montageteil
1
Montageteil für Abdeckung
Flexibler Anschlussschlauch
mit Klemmringkupplungen.
Flexibler Anschlussschlauch mit
Schnellkupplungen (Push-on)
Flexibler Anschlussschlauch
mit Schnellkupplung (Push-
on) auf einer Seite und
Überwurfmutter G20ID auf
der anderen Seite.
Lüftungsnippel, Push-on
Anschlussabdeckung
Abdeckblech
Kabel (2xRJ12)
Kabel (USB+RJ12)
Anschlusskasten
Kartenschalter
Perforiertes Unterblech
(neben Standardperforation
PB)
Wählbare Farben für Designmodul, Unterblech und
Anschlussabdeckung
Farb-Nr.
Farben
RAL 9003
Standardfarbe, Weiß, Glanzgrad 30 ± 6 %
RAL 7037
Grau, Glanzgrad 30–40 %)
RAL 9010
Weiß, Glanzgrad 30–40 %)
RAL 9005
Schwarz, Glanzgrad 30–40 %)
RAL 9006
Weiß, Glanzgrad 70–80 %)
RAL 9007
Grau, Glanzgrad 70–80 %).
20201104
ADAPT Parasol EX
ACTUATOR b 24 V NC
SYST VDN215
DETECT Qa
CONDUCTOR T-TG
VOC-Sensor
CG-IV
WCD2
SYST TORX
SYST TS-1, 72 VA
POWER Aa, 20 VA
SYST CA
SYST MS M8
SYST FH F1
SYST FH F20
SYST FH F30
SYST AR-12
Parasol EX c T-CC
Parasol EX c T-ICP
SYST KABEL RJ12 6-LED.
CABLE CONVERTER USB-
RJ12 (RS485)
CABLE ADAPTER
SYST SENSO
PD
PE
Konstruktionsänderungen vorbehalten.
