Installation und Aufhängung
G
A
B2
B
C

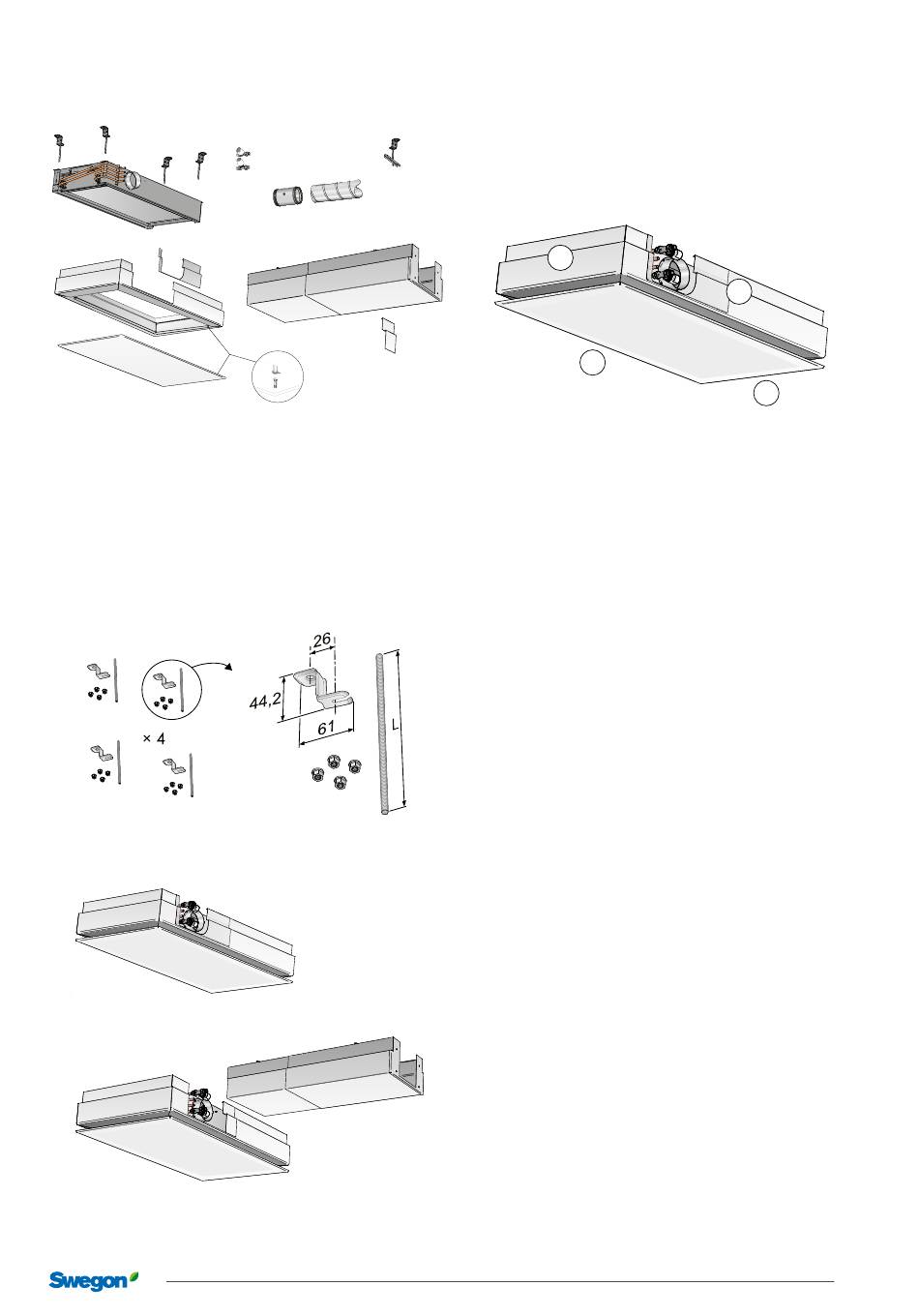

Abb. 20. Prinzipskizze für die Aufhängung von PARASOL EX und
Abdeckung
A = Basismodul
B = Designmodul mit zugehörigem Abdeckblech (B2)
C = Unterblech
Wählbares Zubehör
D = Ventilsatz
E = Klappe
F = Anschlussabdeckung mit zugehörigem Abdeckblech (F2)
G = Montageteil (siehe Abb. 21)
H = Montageteil für Abdeckung SYST MS. Ein Satz reicht für die
Montage der Anschlussabdeckung für zwei Produkte.
Abb. 21. Montageteil SYST MS M8-1, Deckenbefestigung und
Gewindestange
Abb. 22. PARASOL EX in Standardausführung mit Ventilsatz.
Abb. 23. PARASOL EX mit Anschlussabdeckung (wird separat bestellt).
Angepasstes Abdeckblech (bei Bestellung der Anschluss-
abdeckung enthalten).
D
H
E
F
F2
Anschlussabmessungen
Wasser – Kühlung, glattes Rohrende (Cu)
Wasser – Heizung, glattes Rohrende (Cu)
Luft, Anschlussstutzen MF/HF
Luft, Anschlussstutzen PF
1
4
Abb. 24. Luftanschlussseite. (Die Abbildung zeigt den Standard-
anschluss an Seite 2).
Luftanschluss
PARASOL EX wird mit einem Anschlussstutzen geliefert,
der auf derselben Seite wie der Wasseranschluss montiert
ist. Die Anschlüsse befinden sich standardmäßig an Seite 2,
die Bestellung kann aber auch mit an Seite 4 montierten
Anschlussstutzen und Wasseranschluss erfolgen.
Auf der gegenüberliegenden Seite befindet sich ein
Deckel, der nur als Reinigungsdeckel verwendet werden
kann. Um an den Reinigungsdeckel zu gelangen, muss das
Designgehäuse abmontiert werden.
Wasseranschluss
Bringen Sie die Wasserleitungen mit Push-on-Anschluss
oder Klemmringkupplungen bzw. der Überwurfmutter
an. Beachten Sie, dass die Klemmringkupplungen Stütz-
hülsen in den Rohren erfordern.
Verwenden Sie für die Wasserleitungen keinen Lötanschluss.
Hohe Temperaturen können die vorhandenen Lötstellen an
der Einheit beschädigen.
Ein flexibler Wasseranschlussschlauch wird separat bestellt.
Trockene Kühlung
Da die Komfortmodule so dimensioniert werden sollen,
dass sie kondensatfrei arbeiten, ist kein Drainagesystem
erforderlich.
Montage mit oder ohne Anschlussabdeckung
PARASOL EX wird standardmäßig mit einem Abdeckblech
geliefert, dass außer den Wasser- und Luftanschlüssen
größere Teile der Öffnung abdeckt.
Sollen auch Rohre und Luftkanal abgedeckt werden, um
ein einheitliches Design zu bekommen, gibt es eine als
zusätzliches Zubehör zu bestellende Anschlussabdeckung.
20201106
Konstruktionsänderungen vorbehalten.
PARASOL EX
Ø 12 x 1,0 mm
Ø 12 x 1,0 mm
Ø 125 mm
Ø 160 mm
2
3
11
