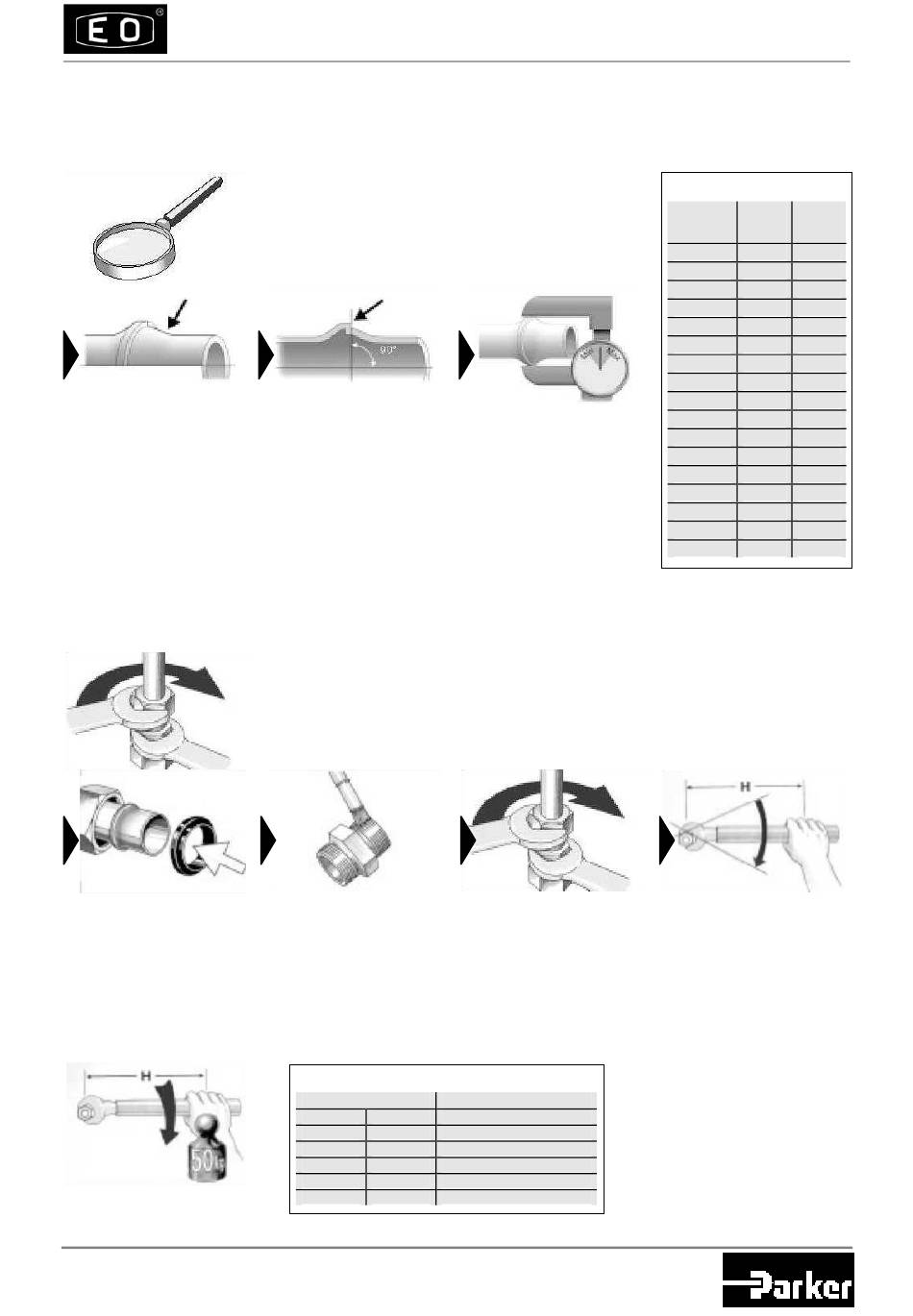

3.7 Contrôle du montage
• La surface étanche doit être
exempt de stries d'usinage
et d'endommagements.

3.8 Installation

• Monter le joint annulaire
(DOZ)
• Contrôler chaque joint
• Les montages défectueux doivent être corrigés
• Contrôle du contour: la
surface de contact pour le
joint doit être formé à angle
droit.
• Le tube doit convenir exempt de contraintes
• Le filetage des boulonnage
en acier fin doit être graissé.
• EO-NIROMONT est une
graisse de haute performance
pour les boulonnageen acier
fin.
Table C
Mesure
18-L 16-S
22-L
28-L 20-S
35-L 25-S
42-L 30-S
38-S
- 129 -
• Vérifier le diamètre du collet
(Table 3).
• Les bouts défectueux ne
doivent pas être utilisés.
Vérifier et nettoyer les outils.
• Le tube doit convenir exempt
de contraintes.
• Montage jusqu'à
l'augmentation nette de la
demande de force (sans
allongement de la clé).
Longueur de clé (mm)
300
400
500
900
1200
1500
Table 3
Tube min max
Série-AD Ø Ø
6L/S 8,4 10,3
8L/S 10,8 12,3
10L 12,8 14,3
12L 14,8 16,3
15L 18,5 20,3
18L 21,5 24
22L 26 27,8
28L 32 33,8
35L 39,5 42,5
42L 46,5 49,5
10S 13,5 15,5
12S 15,5 17,5
16S 19,5 21,5
20S 24,5 27,5
25S 30 34
30S 35 39
38S 43 47
• Finir par des 1/6
ème
de tour.
• Au.-delà de RAD 20, utiliser
un rallongement de clé
(Table C).
•
Les modes de montage
différents nuisent à la
performance et à la durée de
vie de l'assemblage.
