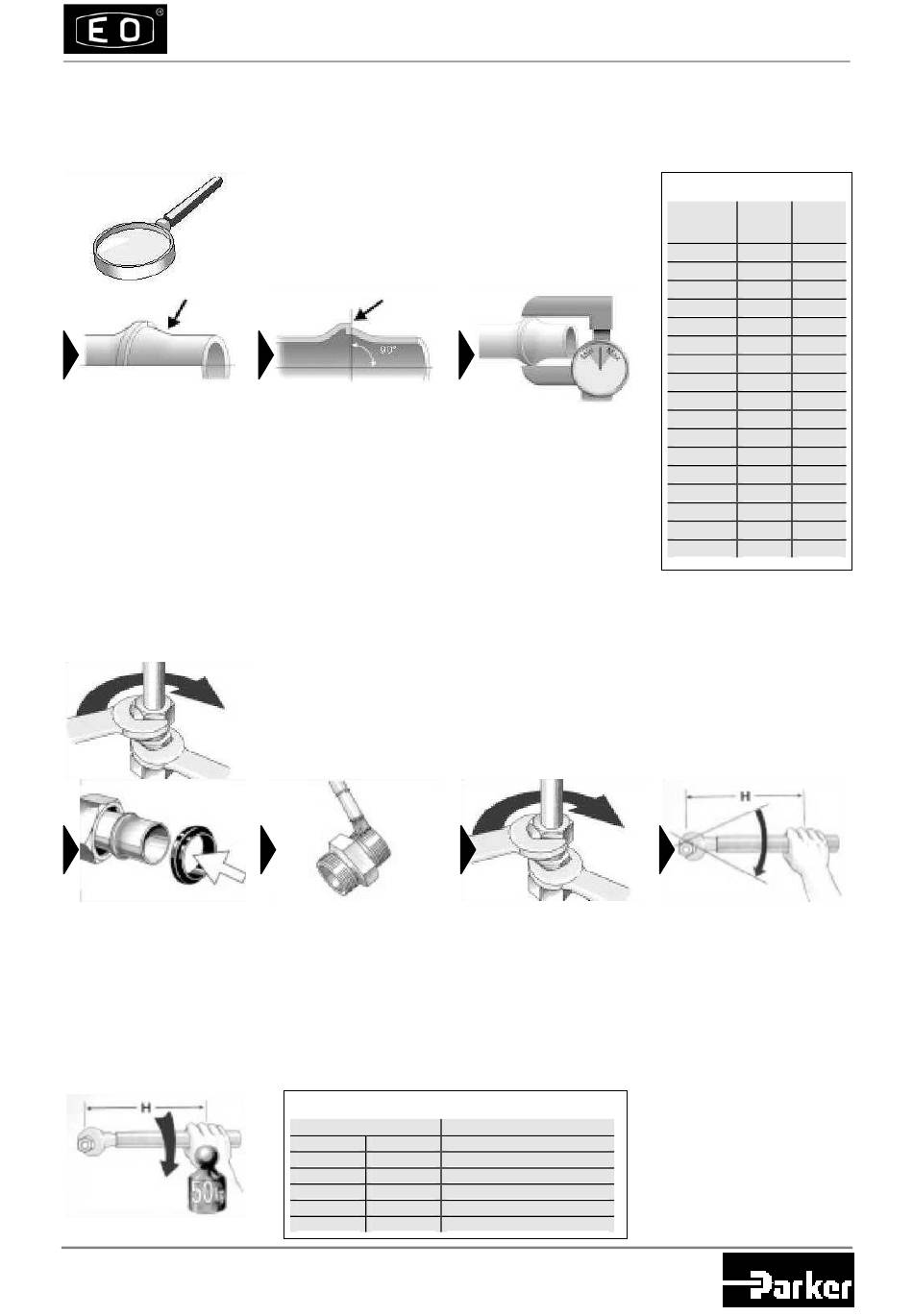

3.7 Controllo del montaggio

• La superficie a tenuta stagna
deve essere priva di
scanalature e danni.

3.8 Installazione

• Montare l'anello di tenuta
(DOZ).
• Controllo di ciascun collegamento
• Montaggi difettosi devono essere corretti
• Controllare il contorno: la
superficie di contatto deve
essere uniformata
perpendicolarmente per il
dispositivo di tenuta.
• Il tubo deve entrare senza tensione
• In caso di avvitamenti di
acciaio legato devono essere
lubrificati i filetti.
• EO-NIROMONT è una
speciale sostanza lubrificante
ad elevate prestazioni per
avvitamenti di acciaio legato.
Tabella C
Dimensioni
18-L 16-S
22-L
28-L 20-S
35-L 25-S
42-L 30-S
38-S
- 150 -
• Testare il diametro di
spallamento (Tabella 3).
• Non utilizzare parti terminali
di tubi difettose. Pulire ed
ispezionare gli strumenti.
• Il tubo deve entrare senza
tensione.
• Montaggio fino al chiaro
sensibile aumento della
potenza (senza
prolungamento della chiave).
Lunghezza chiavi H (mm)
300
400
500
900
1200
1500
Tabella 3
Serie min max
Tubo-AD Ø Ø
6L/S 8,4 10,3
8L/S 10,8 12,3
10L 12,8 14,3
12L 14,8 16,3
15L 18,5 20,3
18L 21,5 24
22L 26 27,8
28L 32 33,8
35L 39,5 42,5
42L 46,5 49,5
10S 13,5 15,5
12S 15,5 17,5
16S 19,5 21,5
20S 24,5 27,5
25S 30 34
30S 35 39
38S 43 47
• Successivamente stringere
ruotando di 1/6.
• Usare prolungamenti di chiavi
consigliati a partire da RAD
20 (Tabella C).
•
Modalità di montaggio
anomale danneggiano la
capacità di prestazione e la
durata del collegamento.
