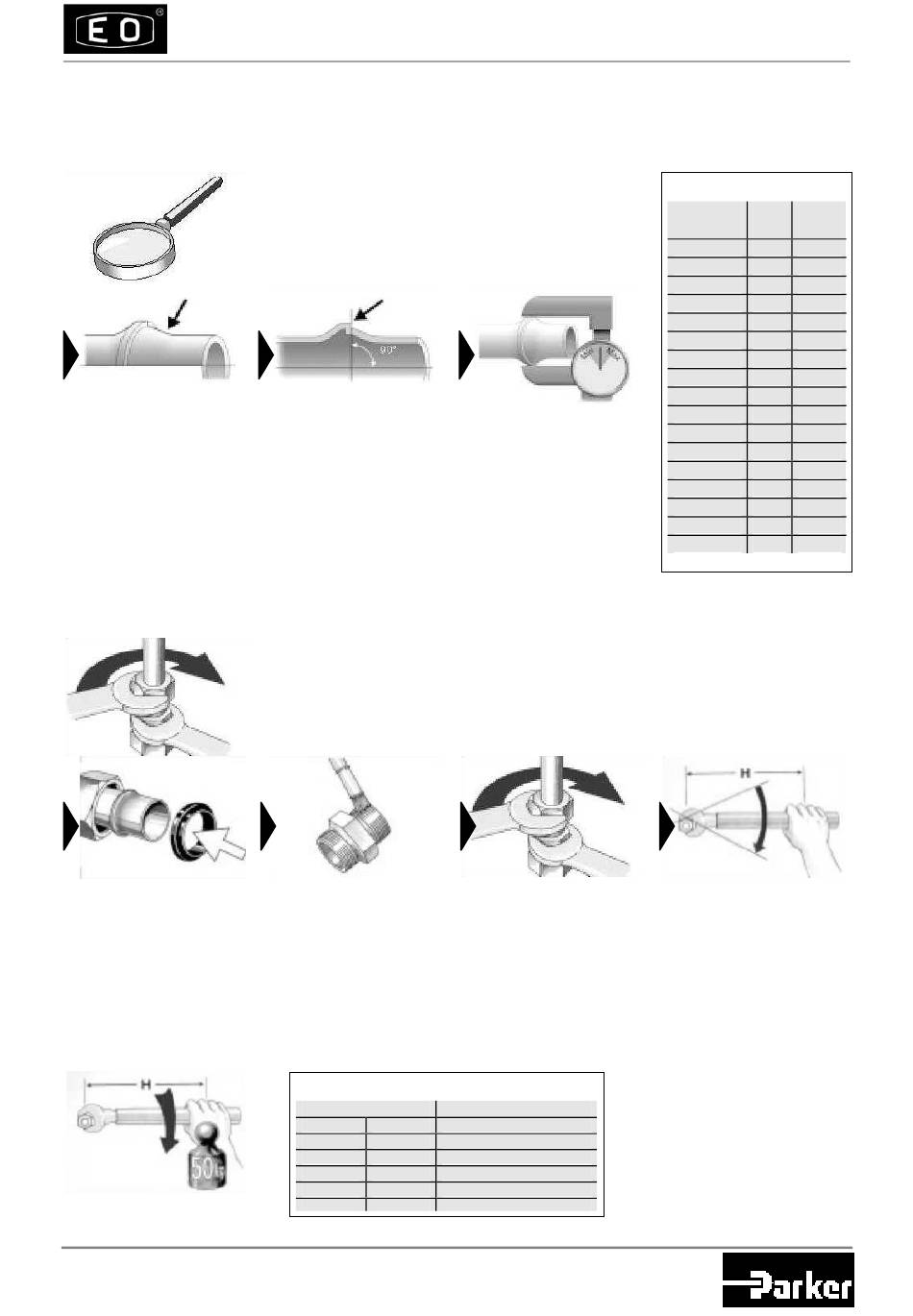

3.7 Monteringskontroll

• Tätningsytan måste vara fri
från räfflor och skador.

3.8 Installation

• Montera tätningsringen
(DOZ).
• Kontroll av varje förbindelse
• Felaktiga monteringar måste korrigeras
• Kontrollera konturen:
Kontaktytan för tätning måste
vara formad i rät vinkel.
• Röret måste passa utan att spänning i materialet uppstår
• Smörj gängorna vid
användning av
skruvkopplingar i rostfritt stål.
• EO-NIROMONT är ett
speciellt högpresterande
smörjmedel för
skruvkopplingar i rostfritt stål.
Tabell C
Mått
18-L 16-S
22-L
28-L 20-S
35-L 25-S
42-L 30-S
38-S
- 191 -
• Kontrollera kragens diameter
(tabell 3).
• Felaktiga rörändar får inte
användas. Rengör och
kontrollera verktygen.
• Röret måste passa utan att
spänning i materialet uppstår.
• Dra åt tills en tydlig
motståndsökning märks
(förläng inte skruvnyckeln).
Nyckelns längd H (mm)
300
400
500
900
1200
1500
Tabell 3
Serie min max
rörets YD Ø Ø
6L/S 8,4 10,3
8L/S 10,8 12,3
10L 12,8 14,3
12L 14,8 16,3
15L 18,5 20,3
18L 21,5 24
22L 26 27,7
28L 32 33,7
35L 39,5 42,5
42L 46,5 49,5
10S 13,5 15,5
12S 15,5 17,5
16S 19,5 21,5
20S 24,5 27,5
25S 30 34
30S 35 39
38S 43 47
• Dra därefter åt med 1/6 varv.
• Använd rekommenderad
nyckelförlängning från och
med RYD 20 (tabell C).
•
Avvikande monteringssätt
påverkar kopplingens
prestanda och livslängd.
