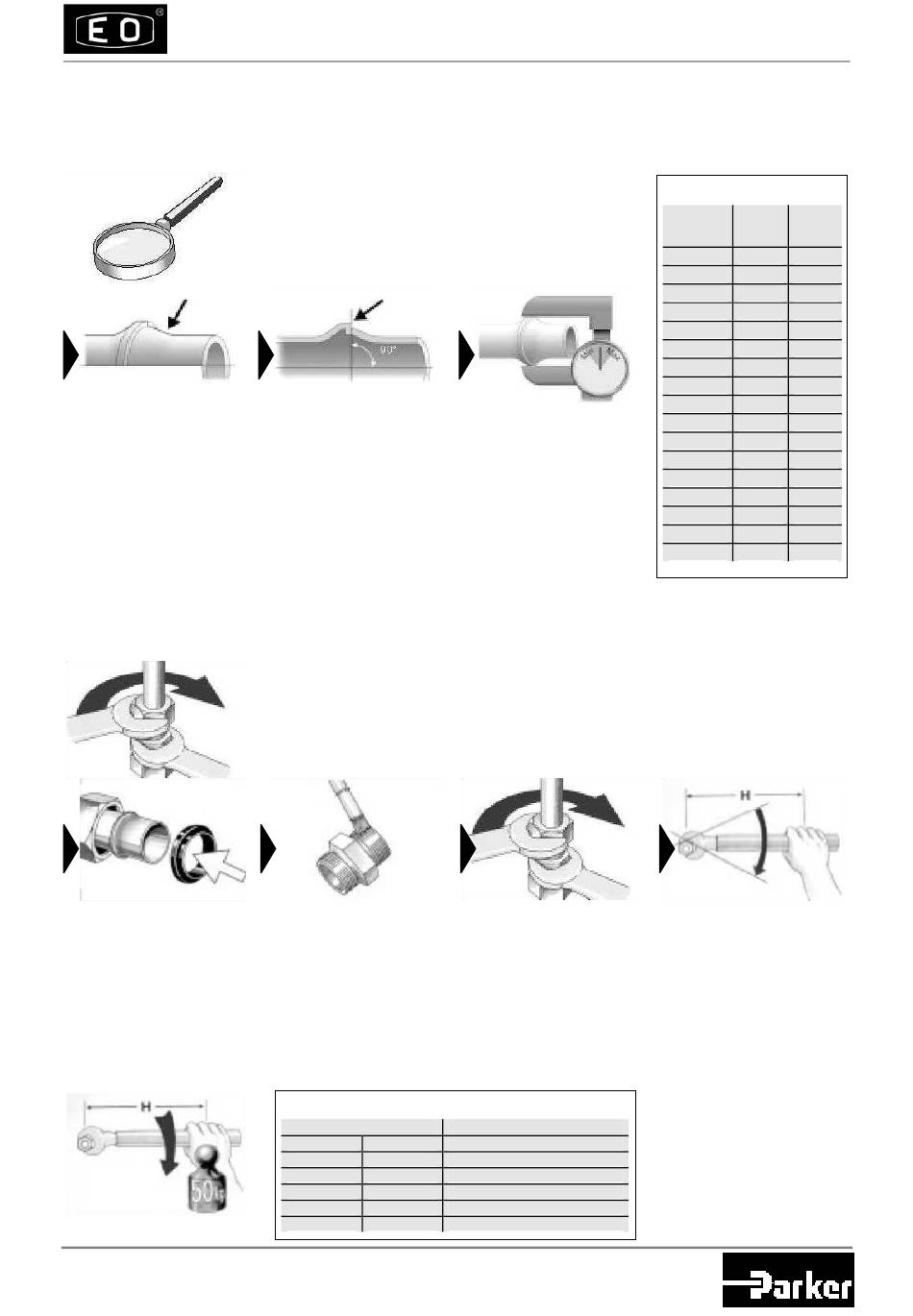

3.7 Control de montaje

• La superficie de sellado no
debe estar dañada ni
presentar acanaladuras
3.8 Instalación
• Monte el anillo de sellado
(DOZ)
• Control de cada empalme
• Los montajes defectuosos deben corregirse
• Controle el contorno: la
superficie de contacto para el
sellado debe formar un
ángulo recto.
• El tubo debe entrar sin forzar
• Se debe lubricar la rosca de
los tornillos de acero
inoxidable.
• EO-NIROMONT es un
lubricante de alta calidad
especial para tornillos de
acero inoxidable.
Tabla C
Tamaño
18-L 16-S
22-L
28-L 20-S
35-L 25-S
42-L 30-S
38-S
- 171 -
• Compruebe el diámetro del
collar (tabla 3).
• No deben utilizarse los
extremos de tubo
defectuosos. Compruebe y
limpie las herramientas.
• El tubo debe entrar sin forzar.
• Apriete hasta que el aumento
de la fuerza de resistencia
sea claramente perceptible
(sin llegar a la extensión de
la llave).
Longitud de la llave H (mm)
300
400
500
900
1200
1500
Tabla 3
Serie min max
Tubo AD Ø Ø
6L/S 8,4 10,3
8L/S 10,8 12,3
10L 12,8 14,3
12L 14,8 16,3
15L 18,5 20,3
18L 21,5 24
22L 26 27,8
28L 32 33,8
35L 39,5 42,5
42L 46,5 49,5
10S 13,5 15,5
12S 15,5 17,5
16S 19,5 21,5
20S 24,5 27,5
25S 30 34
30S 35 39
38S 43 47
• Después apriete firmemente
con 1/6 de giro.
• Se recomienda utilizar una
extensión de llave a partir de
RAD 20 (tabla C).
•
No seguir escrupulosamente
este método de montaje va
en detrimento de la eficacia y
de la durabilidad del
empalme..
